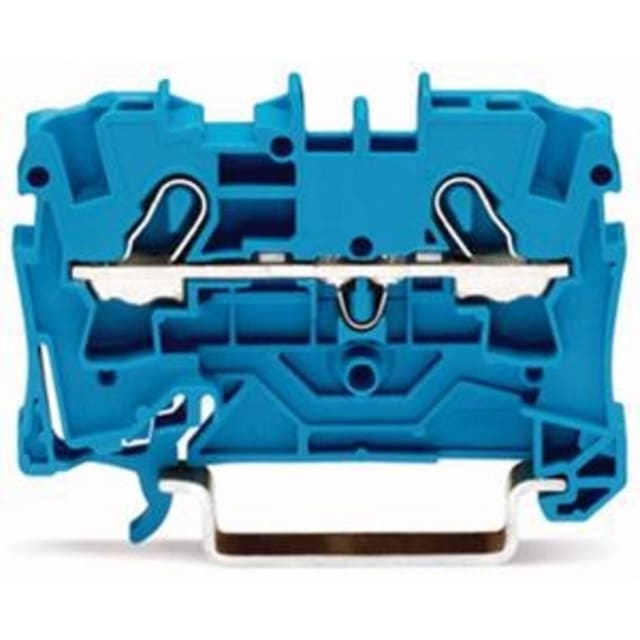

WAGO Borne de passage 2 conducteurs 4 mm² bleu 2004-1204

Borne de passage WAGO TOPJOB S pour tableau électrique sur rail DIN

La WAGO 2004-1204 est une borne de passage 2 conducteurs conçue pour le câblage de tableaux électriques avec montage sur rail DIN 35 mm. Issue de la série TOPJOB S, elle permet de raccorder proprement et de distribuer un conducteur dans un encombrement réduit. Son format de 6,2 mm de large facilite l’implantation dans les coffrets où chaque millimètre compte, tout en conservant une lecture claire du repérage et une organisation rigoureuse du bornier.

Raccordement Push-in CAGE CLAMP pour un câblage rapide et net

Cette borne utilise le raccordement à ressort à cage Push-in CAGE CLAMP, apprécié pour accélérer les opérations de câblage et simplifier l’insertion des conducteurs. Ce principe convient particulièrement aux interventions en atelier de câblage comme sur chantier, avec une connexion directe des conducteurs adaptés et un maintien constant dans le temps. Pour l’installateur, cela se traduit par un travail plus fluide, un bornier plus compact et une mise en œuvre efficace sur les circuits de distribution et de commande.

Capacité 4 mm² et compatibilité avec plusieurs types de conducteurs

La borne de passage WAGO bleu 2004-1204 est prévue pour une section nominale de 4 mm², avec un courant de dimensionnement de 32 A et une tension assignée de 800 V. Elle accepte différents types de conducteurs selon la configuration du câblage : conducteurs multifilaires de 0,5 à 4 mm², conducteurs à brins fins sans gaine de 0,5 à 6 mm², ainsi que conducteurs à brins fins avec gaine de 0,75 à 2,5 mm². Cette polyvalence la rend adaptée aux armoires de distribution, borniers de commande et ensembles nécessitant une connexion homogène sur rail.

Version bleue idéale pour le repérage des circuits

Sa couleur bleue permet une identification visuelle immédiate dans le tableau électrique, utile lorsque le repérage des potentiels doit rester clair et cohérent. Dans un ensemble de bornes de passage, cette différenciation facilite la lecture du câblage, la maintenance et les extensions futures. Le marquage latéral et central renforce encore la lisibilité du bornier et aide à conserver une implantation propre lorsque plusieurs départs sont regroupés dans le même coffret.

Adaptée aux environnements techniques exigeants, y compris Ex e II et Ex i

Cette borne est indiquée pour des applications Ex e II et Ex i, ce qui en fait une solution pertinente pour certains environnements techniques où les exigences de conception du bornier sont plus spécifiques. Son corps isolant en thermoplastique et sa température de service jusqu’à 105 °C répondent aux besoins des installations où la tenue des composants et la stabilité d’exploitation doivent s’inscrire dans une logique de câblage industriel structurée.

Format simple étage 2 conducteurs pour une distribution claire

Avec son architecture simple étage et ses 2 points de raccordement, cette borne de passage remplit parfaitement son rôle de liaison et de continuité électrique entre deux conducteurs. Elle convient aux borniers de distribution, de transit et de regroupement dans lesquels on recherche une solution compacte, lisible et facile à intégrer. Sa hauteur de 52,3 mm participe à une implantation ordonnée dans les tableaux, tout en restant compatible avec les configurations usuelles sur rail 35 x 15 et 35 x 7,5.

Un choix pertinent pour les tableaux, protections et distribution électrique

Pour un professionnel du matériel électrique, la WAGO 2004-1204 répond à un besoin précis : créer un point de passage fiable, compact et facile à repérer pour des conducteurs jusqu’à 4 mm² dans un tableau ou une armoire. Elle trouve naturellement sa place dans les ensembles de protections et de distribution électrique, les borniers de commande, les coffrets techniques et les montages nécessitant une borne bleue de passage performante, bien adaptée aux pratiques actuelles de câblage sur rail DIN.
