Borne de passage à 2 étages avec pontage WAGO 280-520

Borne de passage à 2 étages pour optimiser le câblage sur rail DIN

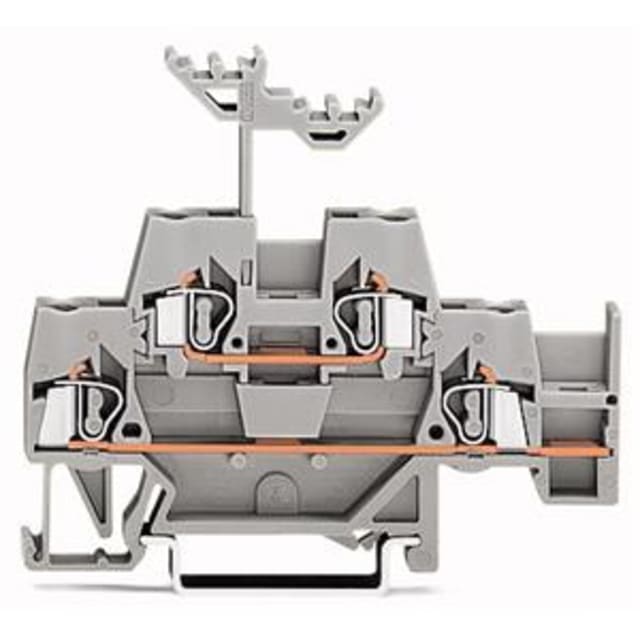

La borne de passage à 2 étages avec pontage WAGO 280-520 est conçue pour organiser efficacement les raccordements dans les tableaux électriques où la place disponible doit être exploitée au mieux. Son format superposé permet de regrouper deux niveaux de connexion dans une largeur de seulement 5 mm, tout en conservant une implantation claire sur rail DIN 35 mm. Cette configuration est particulièrement adaptée aux armoires et coffrets nécessitant une densité de câblage élevée sans alourdir la lecture du bornier.

Configuration double étage avec pontage horizontal additionnel

Ce modèle associe une fonction de borne de passage à une architecture double étage, avec un pontage horizontal additionnel au premier étage. Cette conception facilite la répartition des potentiels et simplifie la structuration des circuits dans les ensembles de distribution ou de commande. Pour l’installateur, cela permet de gagner du temps lors de l’assemblage des borniers et d’obtenir un câblage plus propre, plus lisible et plus cohérent dans les applications de tableau.

Connexion à ressort à cage pour un câblage rapide et net

La technologie de raccordement à ressort à cage CAGE CLAMP est prévue pour accélérer les opérations de câblage tout en restant pratique sur des sections courantes jusqu’à 2,5 mm². La borne accepte les conducteurs monofilares, multifilaires et les conducteurs à brins fins dans les plages indiquées, ce qui la rend polyvalente pour de nombreuses liaisons internes d’armoires. Elle prend notamment en charge les conducteurs à brins fins sans gaine de 0,08 à 2,5 mm² ainsi que les conducteurs avec gaine de 0,25 à 1,5 mm², ce qui aide à adapter le raccordement aux besoins réels du chantier ou de l’atelier.

Format compact adapté aux tableaux électriques denses

Avec une largeur de 5 mm et une hauteur de 74 mm, cette borne WAGO série 280 répond aux besoins des montages compacts sans compromettre l’accessibilité des connexions. Son montage sur rail DIN 35 x 15 ou 35 x 7,5 permet une intégration simple dans les configurations standard de tableaux électriques. Ce faible encombrement est un vrai avantage dès qu’il faut multiplier les points de raccordement sur une longueur de rail limitée.

Caractéristiques électriques adaptées aux circuits de distribution et de commande

La borne est prévue pour une tension de dimensionnement de 500 V et un courant nominal de 20 A, ce qui la destine aux circuits de passage et de répartition dans de nombreuses applications de câblage électrique. Sa structure à deux réglettes par étage permet de traiter les liaisons de manière ordonnée tout en conservant une logique de repérage claire dans le bornier. Elle convient ainsi aux ensembles où l’on recherche à la fois compacité, continuité de passage et facilité d’intégration.

Corps isolant thermoplastique et tenue en température élevée

Le corps isolant en thermoplastique est prévu pour un environnement technique exigeant, avec une température de service pouvant atteindre 105 °C. Cette caractéristique en fait une solution adaptée aux tableaux et coffrets où les composants sont montés à proximité les uns des autres et où la maîtrise de l’encombrement s’accompagne d’exigences thermiques réelles. La finition gris/gris s’intègre naturellement dans les borniers normalisés et facilite une présentation homogène de l’ensemble.

Un choix pertinent pour les borniers de passage en armoire

Cette borne de passage à 2 étages WAGO répond aux besoins des professionnels recherchant une solution compacte pour le transit et l’organisation des conducteurs dans un tableau électrique. Son double niveau, son pontage horizontal additionnel et son raccordement à ressort à cage en font un composant particulièrement intéressant pour les montages soignés, rationnels et bien structurés. Elle trouve facilement sa place dans les ensembles de distribution, de protection et de commande où chaque millimètre sur rail DIN compte.
