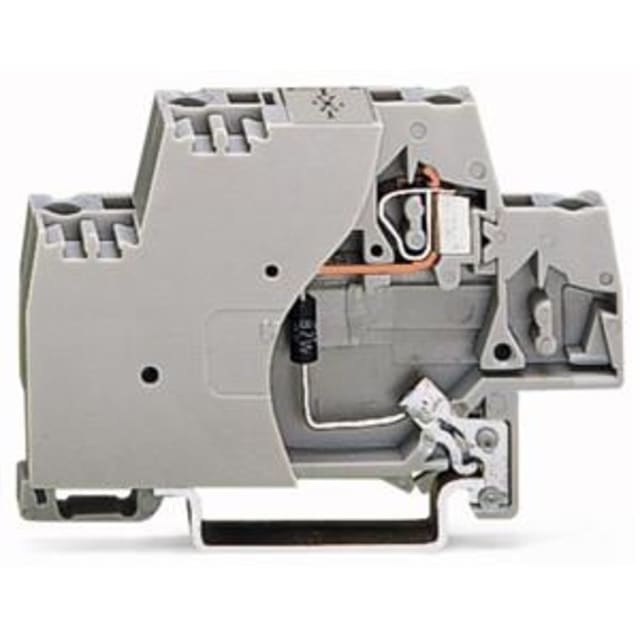

Borne diode de suppression 24 V 2,5 mm² 280-502/281-589

Borne diode de suppression 24 V conçue pour la protection des circuits de commande

Cette borne diode de suppression 24 V en 2,5 mm² est pensée pour l’intégration en tableau électrique lorsque la protection des circuits continus doit être traitée directement au niveau du raccordement. Son principe repose sur l’intégration d’une diode transil 1.5KE33C dans une borne à composant, afin de limiter les surtensions transitoires susceptibles d’apparaître sur des charges et organes de commande en 24 VDC. Elle convient particulièrement aux applications d’automatisme, d’interface et de distribution sur rail DIN où l’encombrement, la lisibilité du câblage et la protection localisée sont recherchés.

Format à deux étages pour gagner de la place dans l’armoire

Sa conception à deux étages permet de regrouper deux niveaux de connexion dans un seul point d’implantation, ce qui aide à optimiser l’espace disponible dans les coffrets et tableaux. Cette architecture est intéressante pour les montages denses, notamment lorsque plusieurs départs de commande ou liaisons de signal doivent être organisés proprement sur une faible longueur de rail. La présence d’une plaque d’extrémité intégrée participe également à une implantation nette et adaptée aux ensembles de bornes techniques.

Raccordement à ressort à cage pratique pour le câblage fin et monofilaire

Le raccordement à ressort à cage facilite l’insertion des conducteurs tout en conservant une connexion adaptée aux besoins de câblage en armoire. Cette borne accepte aussi bien les conducteurs monofilaires que les conducteurs à brins fins, avec une plage de section de 0,08 à 2,5 mm². Ce large spectre d’utilisation permet de traiter aussi bien des liaisons de signal que des raccordements de commande en conservant une seule famille de bornes sur le rail, ce qui simplifie la cohérence de l’ensemble.

Montage direct sur rail DIN 35 mm pour tableaux et coffrets

Cette borne est prévue pour un montage sur rail DIN 35 mm et elle est compatible avec les profils 35 x 15 et 35 x 7,5. Elle s’intègre donc facilement dans les tableaux électriques standards, armoires de commande et ensembles de distribution technique. La dérivation directe au rail constitue un atout pour les montages où la gestion de la suppression des surtensions doit être intégrée de manière claire au plus près des circuits concernés, sans ajouter de module séparé inutilement encombrant.

Caractéristiques électriques adaptées aux réseaux 24 VDC

Avec une tension de dimensionnement de 24 V et un courant nominal de 20 A, cette borne répond aux besoins des installations de commande et d’interface en courant continu où la protection contre les pics transitoires doit être assurée sans compliquer le schéma de raccordement. Le composant de suppression intégré est destiné à absorber les surtensions brèves qui peuvent être générées lors des commutations, contribuant ainsi à une meilleure tenue fonctionnelle des circuits associés et à une implantation plus rationnelle des protections dans le tableau.

Une solution utile pour automatismes, interfaces et distribution technique

Dans une armoire industrielle ou tertiaire, ce type de borne trouve sa place sur des circuits de relais, d’électrovannes, de bobines, d’entrées ou de sorties de commande en 24 VDC, lorsque l’on souhaite combiner fonction de connexion et fonction de suppression dans le même élément. Son format dédié permet de structurer un bornier technique plus lisible qu’un montage improvisé avec composants ajoutés en périphérie. Le résultat est un câblage plus propre, plus compact et plus simple à repérer lors de l’installation comme lors des interventions.

Repérage simple et intégration soignée dans les ensembles de bornes

Sa finition grise s’intègre naturellement dans les rangées de bornes de tableau et facilite la composition d’ensembles homogènes sur rail. Pour l’acheteur professionnel comme pour l’installateur, cette borne représente un choix pertinent lorsqu’il faut associer connexion, compacité et fonction de suppression 24 V dans un seul produit. Elle est particulièrement adaptée aux montages où chaque emplacement compte et où l’on recherche une borne technique dédiée plutôt qu’un ajout externe sur le câblage.
