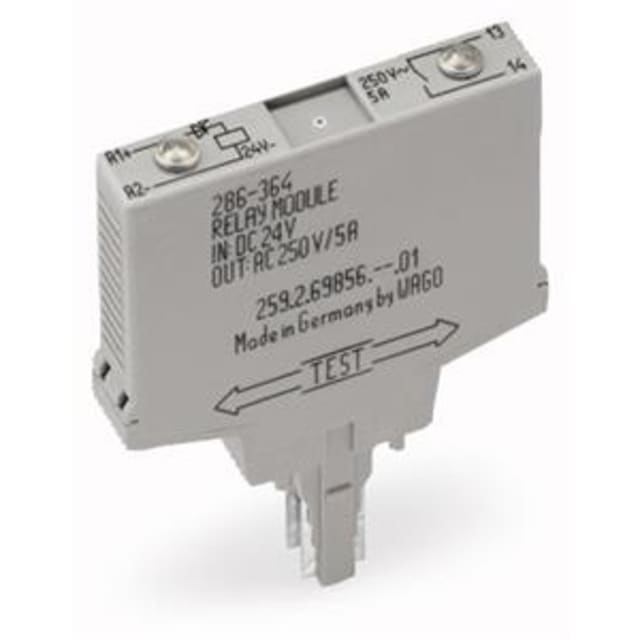

Module relais de commutation 24 V DC 5 A 1T 286-364

Module relais de commutation 24 V DC 5 A 1T pour interfaces de commande compactes

Ce module relais de commutation 24 V DC est conçu pour l’interface entre une commande basse tension et un circuit de puissance ou de signal jusqu’à 5 A. Sa configuration 1 contact à fermeture convient parfaitement aux fonctions de commutation simples, propres et lisibles dans un tableau électrique, une armoire de commande ou un sous-ensemble d’automatisme. Son format étroit de 10 mm permet d’intégrer davantage de fonctions sur rail tout en conservant une implantation claire.

Commande en 24 V DC avec fonctionnement monostable polarisé

Alimenté en 24 V DC, ce relais répond aux besoins courants des circuits de commande industriels et techniques. Son fonctionnement monostable le rend adapté aux applications où le contact doit changer d’état uniquement pendant la présence de la commande. La polarisation en courant continu doit être prise en compte lors du câblage afin d’assurer une mise en œuvre conforme et une commutation cohérente dans les circuits de pilotage.

1 contact à fermeture pour une commutation simple et directe

Ce modèle dispose d’un seul contact à fermeture, sans contact inverseur ni contact d’ouverture. Cette architecture le destine aux usages où l’on souhaite autoriser un passage de courant uniquement sur ordre de commande : activation d’un voyant, pilotage d’une entrée, commande d’un actionneur ou report d’état. Avec un courant nominal de 5 A, il couvre efficacement de nombreuses fonctions de commutation auxiliaire dans les installations de distribution et de contrôle.

Format fin 10 mm pour tableaux et coffrets à espace limité

Avec une largeur de seulement 10 mm, une hauteur de 82,5 mm et une profondeur de 50 mm, ce module relais s’intègre facilement dans les ensembles modulaires compacts. Ce faible encombrement est particulièrement intéressant lorsqu’il faut multiplier les points de commande dans un coffret sans surcharger l’implantation. Il contribue à une organisation plus dense et plus propre des interfaces de relais dans les tableaux électriques.

Visualisation d’état par LED rouge pour un diagnostic immédiat

Le module est équipé d’un affichage LED rouge permettant d’identifier rapidement l’état de commande. Cette indication visuelle facilite les opérations de contrôle, de maintenance et de mise en service, notamment lorsque plusieurs relais sont installés côte à côte. Dans un environnement technique, ce repère aide à gagner du temps lors des vérifications de présence de tension de commande ou de suivi de séquences.

Raccordement à broches et conception adaptée aux ensembles techniques

Le raccordement électrique à broches oriente ce relais vers des montages organisés autour d’une base ou d’un système d’accueil compatible. Le produit est fourni sans socle, ce qui permet de l’intégrer dans une architecture existante ou de sélectionner séparément l’élément de support adapté au projet. L’absence de bornes amovibles correspond à une logique d’assemblage stable dans les applications où la compacité et la simplicité d’intégration priment.

Caractéristiques de contact et protection pour usage en enveloppe

Le contact utilise une surface en étain et un matériau en alliage sans cuivre, dans une conception pensée pour la commutation de circuits techniques courants. L’indice de protection IP20 destine ce module à une installation dans une enveloppe ou un tableau approprié, à l’abri des contacts directs accidentels et des agressions extérieures. Ce positionnement en fait un choix pertinent pour les armoires et coffrets de distribution ou d’automatisme.

Un relais modulaire pertinent pour commande, report et séparation de circuits

Ce module relais 24 V DC 5 A 1T répond aux besoins des professionnels recherchant une solution étroite pour la commutation d’un circuit simple dans un tableau électrique. Il convient notamment aux fonctions de séparation galvanique fonctionnelle entre commande et charge, au report d’information, à la multiplication de contacts de pilotage et aux automatismes compacts. Sa lecture immédiate, son encombrement réduit et sa configuration claire en font un composant pratique pour les montages électriques structurés.
