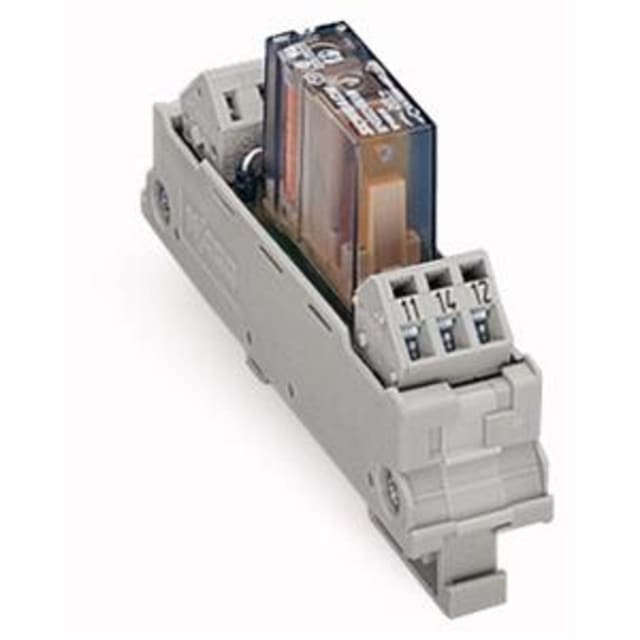

Module relais bistable 24 V DC 1 RT 6 A 288-380

Module relais bistable 24 V DC 1 RT 6 A pour interfaces industrielles compactes

Ce module relais bistable 24 V DC est conçu pour les applications d’interface et de commutation en environnement industriel lorsque l’on recherche un relais compact, lisible dans le câblage et adapté à une intégration sur support avec socle. Sa configuration 1 RT permet de piloter un circuit de charge avec une fonction de basculement simple et efficace, tout en conservant un encombrement réduit d’environ 21 mm de large. C’est une solution particulièrement adaptée aux armoires électriques, aux automatismes, aux circuits de report d’état et aux commandes déportées en courant continu.

Fonction bistable pour maintien d’état sans excitation permanente

La technologie bistable constitue l’un des atouts majeurs de ce module relais industriel. Contrairement à un relais monostable classique, le relais conserve son état après l’impulsion de commande, ce qui le rend pertinent dans les installations où l’on souhaite limiter la sollicitation continue de la bobine. En pratique, cela convient très bien aux logiques de mémorisation, aux séquences de commande et aux fonctions marche/arrêt pilotées par impulsions distinctes. La polarisation de l’entraînement permet en outre une commande cohérente avec les architectures en 24 V DC utilisées dans l’industrie.

Commande 24 V DC et contact inverseur 1 RT de 6 A

Ce module fonctionne avec une tension de commande nominale de 24 V DC, standard largement utilisée dans les systèmes automatisés, les automates, les interfaces machine et les coffrets de commande. Son contact inverseur 1 RT apporte de la souplesse pour commuter un circuit entre deux états. Le courant nominal de 6 A permet son utilisation sur de nombreux circuits de signalisation, de commande ou de charge compatible avec cette capacité, tout en offrant une solution simple à intégrer dans une chaîne de commande industrielle.

Raccordement à ressort à cage pour un câblage rapide et net

Le raccordement électrique à ressort à cage facilite la mise en œuvre dans les tableaux et enveloppes techniques. Ce type de connexion est apprécié pour sa rapidité de câblage, sa bonne tenue en environnement vibratoire et sa praticité lors des interventions de maintenance ou de modification de ligne. Le module accepte des conducteurs jusqu’à 2,5 mm², ce qui couvre les besoins courants en interface relais. Pour l’installateur comme pour l’exploitant, cela se traduit par un montage propre, rationnel et bien adapté aux contraintes de place.

Format étroit avec socle intégré pour implantation en armoire

Livré en appareil complet avec socle, ce module relais est pensé pour une intégration directe dans les ensembles de commande. Son gabarit compact, avec une largeur de 20,5 mm, une hauteur de 85 mm et une profondeur de 85 mm, permet d’optimiser l’occupation sur rail et de structurer plus efficacement les interfaces dans l’armoire. Ce format est particulièrement intéressant lorsque plusieurs relais doivent être regroupés dans un espace limité, sans alourdir le câblage ni compliquer l’accès aux connexions.

Contact simple en argent pour les fonctions de commutation usuelles

Le module repose sur une variante de contact simple avec une surface de contact en argent, adaptée aux fonctions de commutation usuelles sur circuits de commande et d’interface. La présence d’un seul commutateur rend la lecture fonctionnelle immédiate pour les intégrateurs et techniciens de maintenance. Cette architecture convient bien lorsque l’objectif est de piloter une charge ou de transmettre un état de manière claire, sans multiplier les contacts ni complexifier le schéma électrique.

Protection IP20 et usage adapté aux environnements techniques protégés

Avec un indice de protection IP20, ce module relais bistable est destiné à être installé dans un environnement technique protégé, typiquement à l’intérieur d’un coffret, d’une armoire ou d’un ensemble de distribution et de commande. Cette configuration correspond aux usages standards des modules relais industriels montés en tableau. L’absence d’affichage LED peut aussi être recherchée dans certains montages sobres, lorsque la priorité est donnée à la compacité, à la fonction de commutation et à la simplicité d’intégration dans l’architecture existante.
