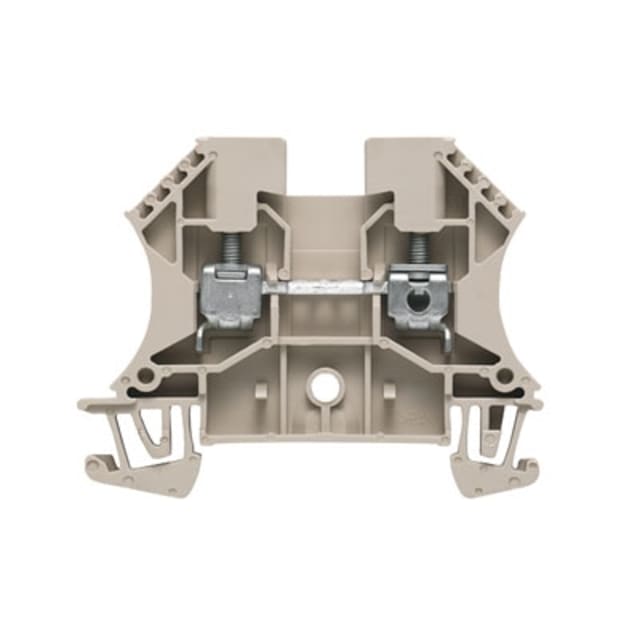

Bornier de passage à vis 4 mm² 800 V 32 A 1020100000

Bornier de passage à vis 4 mm² pour câblage sur rail DIN TS 35

Ce bornier de passage à vis 4 mm² est conçu pour le raccordement simple et net des conducteurs dans les tableaux électriques. Son format compact de 6,1 mm de large permet d’optimiser l’occupation sur rail DIN TS 35 tout en conservant une zone de connexion claire et accessible. Avec ses 2 connexions sur un seul potentiel, il convient parfaitement aux opérations de repiquage, de transit et d’organisation des départs dans les armoires et coffrets.

Raccordement à vis précis et adapté aux sections courantes

La technologie de raccord à vis apporte un serrage mécanique franc, particulièrement apprécié pour les montages de distribution et de commande nécessitant une connexion stable et bien maîtrisée. Cette borne accepte une section nominale de 4 mm² et prend en charge une plage de raccordement étendue de 0,5 à 6 mm² selon la nature du conducteur. Elle s’adapte ainsi aux conducteurs rigides, souples, multibrins et aux conducteurs souples avec embout, ce qui facilite l’intégration dans de nombreuses configurations de câblage.

Capacité électrique adaptée aux circuits de distribution et de commande

Avec une tension assignée de 800 V et un courant assigné de 32 A, ce bornier de passage répond aux besoins de nombreux circuits de répartition, d’interconnexion et d’alimentation dans les tableaux électriques. Sa résistance de passage de 1 mΩ contribue à limiter les pertes au point de connexion, tandis que la tenue aux impulsions de 8 kV constitue un point important pour les environnements où la robustesse diélectrique du raccordement compte dans le choix du matériel.

Encombrement maîtrisé pour un montage propre en armoire

Grâce à ses dimensions de 46,5 mm de profondeur, 47 mm avec rail DIN et 60 mm de hauteur, cette borne trouve facilement sa place dans les enveloppes où l’espace doit être utilisé avec méthode. Son faible encombrement aide à maintenir un alignement régulier des bornes sur le rail, à préserver la lisibilité du câblage et à simplifier les interventions de repérage, d’entretien ou de modification sur l’installation.

Compatibilité avec plusieurs types de conducteurs en atelier et sur chantier

Ce modèle couvre des usages concrets très variés : conducteurs rigides de 0,5 à 6 mm², conducteurs souples de 0,5 à 6 mm², conducteurs souples avec embout de 0,5 à 4 mm², conducteurs multibrins de 1,5 à 6 mm² et sections AWG 26 à 10. Le dénudage recommandé de 10 mm et la vis de serrage M3 permettent une préparation claire du conducteur et une mise en œuvre pratique lors du câblage en atelier comme lors des opérations d’installation sur site.

Serrage maîtrisé pour une connexion nette et régulière

Le couple de serrage de 0,5 à 1 Nm donne un cadre précis pour obtenir un raccordement conforme aux bonnes pratiques de montage. Cette plage facilite la répétabilité sur série de borniers dans les tableaux, tout en aidant à maintenir une pression de contact adaptée au type de conducteur utilisé. Pour l’installateur, cela se traduit par un travail plus homogène sur l’ensemble de la rangée de bornes et par une meilleure maîtrise des conditions de raccordement.

Tenue thermique pensée pour les environnements techniques

Ce bornier est prévu pour une température de service continue de -60 à 130 °C, avec une plage de stockage de -25 à 55 °C. Ces caractéristiques en font un composant adapté aux environnements techniques où les variations thermiques doivent être prises en compte dès la conception du tableau. Dans une logique de maintenance et de continuité de service, ce niveau de tenue permet de sélectionner une borne cohérente avec des installations exposées à des conditions d’exploitation soutenues.

Une borne de passage normalisée pour tableaux électriques structurés

Conforme à la norme IEC 60947-7-1, cette borne de passage à vis s’intègre dans une approche de câblage ordonnée, lisible et professionnelle. Elle convient particulièrement aux tableaux de distribution, coffrets de commande, armoires industrielles et ensembles de raccordement où l’on recherche une borne de passage 4 mm² compacte, à montage sur rail, capable de combiner densité d’implantation, simplicité de raccordement et bonnes performances électriques.
