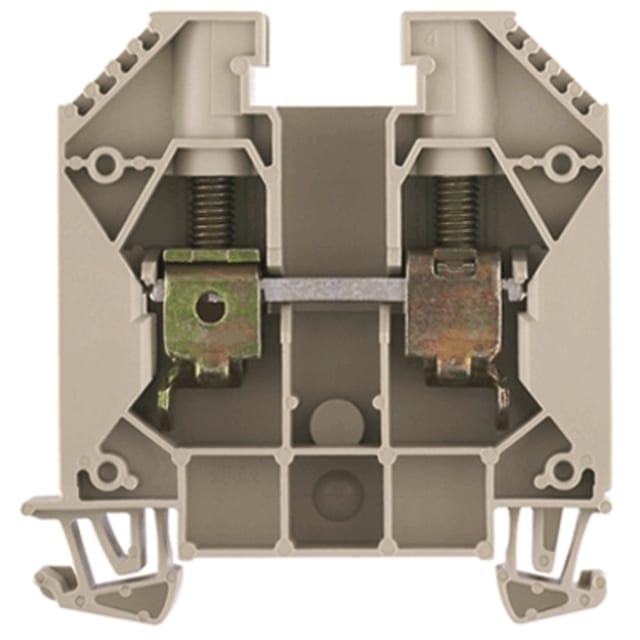

Borne de passage à vis 16 mm² pour raccordement sur rail DIN

La borne de passage à vis WDU 16 est conçue pour assurer un raccordement direct, propre et lisible des conducteurs dans les armoires, coffrets et ensembles de distribution. Son format pour rail DIN 35 mm facilite l’intégration dans les montages standards, tandis que son principe de borne traversante permet de relier simplement deux points de connexion dans un encombrement maîtrisé. C’est une solution adaptée aux installations où la clarté du câblage, la tenue mécanique du raccordement et la continuité électrique sont essentielles.

Connexion à vis adaptée aux sections jusqu’à 16 mm²

Cette borne accepte les conducteurs monofilaire jusqu’à 16 mm² et les conducteurs souples ou multibrins jusqu’à 25 mm² selon la nature du câble. Elle convient également aux conducteurs à brins fins avec ou sans gaine dans les plages indiquées, ce qui permet de couvrir de nombreux besoins en câblage de puissance et de distribution. Le raccordement à vis reste particulièrement apprécié lorsqu’une pression de serrage franche et un maintien stable des conducteurs sont recherchés, notamment sur des sections importantes.

Capacité électrique élevée pour circuits de distribution

Avec une tension assignée de 1000 V et un courant nominal de 76 A, cette borne de passage 16 mm² répond aux besoins des applications de raccordement nécessitant une tenue électrique élevée dans un format compact. Elle se prête bien au transit de lignes d’alimentation, aux borniers de répartition et aux circuits techniques demandant une section confortable pour limiter les contraintes de câblage. Le corps isolant en thermoplastique contribue à l’isolation de la connexion dans un environnement d’installation structuré.

Format compact et implantation pratique dans le bornier

Sa largeur de 11,9 mm permet d’optimiser l’espace disponible sur le rail sans sacrifier la capacité de raccordement. Avec une hauteur de 60 mm, cette borne conserve un gabarit adapté à la plupart des montages en coffret. Sa conception à un étage avec deux points de connexion convient aux schémas de câblage linéaires, aux renvois de potentiel et aux ensembles où une organisation nette des départs et arrivées est recherchée.

Utilisation en environnement technique avec large plage de température

La borne WDU 16 est prévue pour fonctionner sur une plage de température étendue, de -60 à 130 °C en service continu. Cette caractéristique la rend pertinente pour des environnements techniques variés, y compris lorsque les conditions thermiques sont plus exigeantes que dans un câblage courant. Elle peut ainsi s’intégrer dans des ensembles électriques soumis à des variations de température importantes, tout en conservant une configuration de raccordement simple à mettre en œuvre.

Montage clair pour installation, fixation et raccordement

Dans une logique d’installation et de câblage professionnel, cette borne de passage beige facilite le repérage visuel des circuits au sein d’un bornier. Son montage sur rail DIN 35 mm accélère la mise en place et le remplacement lors des opérations d’assemblage ou de maintenance. Pour l’installateur, elle représente un choix pertinent lorsqu’il faut combiner section de conducteur importante, raccordement à vis et intégration ordonnée dans un coffret ou une armoire.

Une borne traversante pensée pour le câblage de puissance organisé

Cette borne à vis 16 mm² répond particulièrement bien aux besoins de connexion et câblage dans les tableaux, armoires et coffrets où il faut faire transiter l’énergie de façon structurée entre deux conducteurs. Son principe de borne traversante, sa compatibilité avec différentes natures de fils en cuivre et son niveau de tenue électrique en font un composant adapté aux montages qui demandent à la fois compacité, lisibilité et capacité de raccordement.
