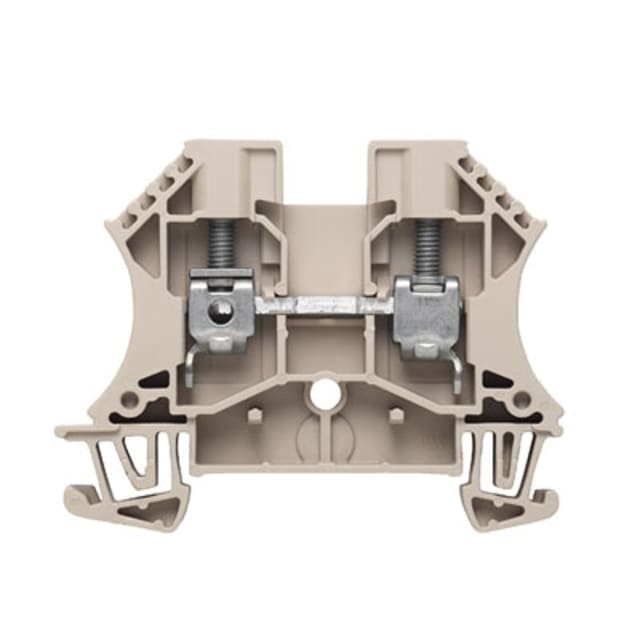

Bornier de passage à vis 6 mm² 800 V 41 A 1020200000

Bornier de passage 6 mm² pour distribution sur rail DIN

Ce bornier de passage à vis 6 mm² est conçu pour réaliser des liaisons propres et lisibles dans un tableau électrique. Son format pour rail DIN 35 mm facilite l’intégration dans les enveloppes et coffrets de distribution, tandis que sa conception à 1 étage avec 2 points de raccordement permet un passage direct des conducteurs dans un encombrement réduit. C’est une solution adaptée aux montages où la clarté de câblage et la continuité de potentiel sont recherchées.

Raccordement à vis pour conducteurs cuivre souples, rigides et multibrins

Le raccordement à vis convient aux conducteurs en cuivre et couvre une plage de sections utile pour de nombreuses applications de câblage : conducteurs monofilares de 0,5 à 10 mm², conducteurs à brins fins sans gaine de 0,5 à 10 mm², conducteurs multifilaires de 1,5 à 10 mm² et conducteurs à brins fins avec gaine de 0,5 à 6 mm². Cette polyvalence permet d’utiliser le même bornier sur différents types de départs ou d’interconnexions, tout en gardant une mise en œuvre cohérente dans le tableau.

Calibre 41 A et tension nominale 800 V pour circuits de puissance courants

Avec un courant de dimensionnement de 41 A et une tension nominale de 800 V, ce bornier répond aux besoins de raccordement des circuits nécessitant une section nominale de 6 mm². Il convient particulièrement aux applications de distribution, d’armoire et de bornier de passage où il faut associer compacité et capacité de raccordement, sans recourir à un format plus encombrant que nécessaire.

Format compact pour optimiser l’espace dans le tableau

Sa largeur de 7,9 mm permet d’implanter plusieurs bornes sur une même rangée en conservant une occupation d’espace maîtrisée. Avec une hauteur de 60 mm et une profondeur d’environ 46,5 mm, ce modèle s’intègre facilement dans les tableaux électriques où chaque millimètre compte. Ce gabarit en fait un choix pertinent pour densifier une zone de raccordement tout en gardant une lecture nette du câblage.

Corps isolant thermoplastique adapté aux environnements techniques

Le corps isolant en thermoplastique est conçu pour les contraintes habituelles des équipements de raccordement en armoire. La tenue en température de service de -60 à 130 °C élargit les possibilités d’utilisation dans des environnements techniques variés, y compris lorsque les conditions thermiques sont plus exigeantes que dans une installation standard. La finition beige facilite également le repérage visuel dans les ensembles de bornes.

Conception simple pour un câblage ordonné et évolutif

Ce bornier de passage reprend une architecture claire : 1 potentiel, 1 étage et 2 points de serrage. Cette configuration est bien adaptée aux liaisons directes entre arrivée et départ, aux prolongements de conducteurs et à l’organisation méthodique des circuits dans les tableaux de commande ou de distribution. Son principe de montage sur rail DIN simplifie aussi les interventions de modification ou d’extension du câblage.

Un bornier de passage précis pour tableaux et coffrets électriques

Pour un besoin de raccordement en 6 mm², ce bornier de passage à vis constitue une réponse technique nette : section nominale adaptée, pose sur rail DIN 35 mm, encombrement réduit et compatibilité avec plusieurs familles de conducteurs cuivre. Il convient aux professionnels qui recherchent un appareillage de raccordement lisible, compact et bien dimensionné pour la distribution électrique en coffret ou en armoire.
