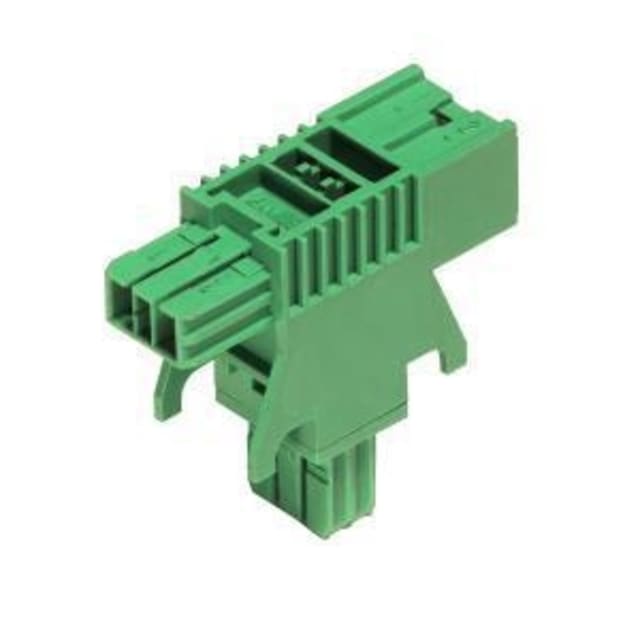

Connecteur T 2 pôles 50V 3A vert BST14I2V GN01

Connecteur T 2 pôles pour distribution compacte de signaux et d’alimentation

Ce connecteur T 2 pôles 50 V 3 A vert BST14I2V GN01 est conçu pour créer une dérivation simple et propre à partir d’une entrée vers deux sorties. Son format distributeur en T permet de répartir rapidement une liaison dans les applications de raccordement d’automatisme, de capteurs et d’actionneurs, tout en conservant une implantation compacte dans les ensembles de câblage.

Configuration 1 entrée / 2 sorties adaptée aux architectures de raccordement

Avec sa configuration 1 entrée et 2 sorties, ce répartiteur facilite la mise en place de dérivations fonctionnelles sans multiplier les composants de connexion. La désignation des pôles 1+ et 2- rend l’identification plus lisible au montage et aide à sécuriser le repérage des conducteurs dans les circuits basse tension où la clarté de raccordement est essentielle.

Caractéristiques électriques cohérentes pour circuits 50 V et 3 A

Ce modèle est prévu pour une tension de dimensionnement de 50 V et un courant nominal de 3 A. Il convient ainsi aux liaisons de signal et d’alimentation de faible puissance nécessitant un connecteur compact et bien identifié. Sa tension de choc de mesure de 0,8 kV et son degré de pollution 2 complètent un profil technique adapté aux environnements de raccordement industriels et automatisés en zone protégée.

Codage mécanique et repérage vert pour limiter les erreurs d’assemblage

Le codage mécanique intégré participe à la prévention des inversions lors de l’enfichage. La couleur verte du codage apporte en plus un repère visuel immédiat pour distinguer cette version dans une installation comprenant plusieurs circuits ou variantes de connexion. Cet avantage est particulièrement utile lors des opérations de câblage, de maintenance et de remplacement, quand la rapidité d’identification compte autant que la bonne compatibilité.

Verrouillage intégré pour un enfichage pratique et bien maintenu

Le système de verrouillage intégré directement dans le connecteur simplifie la manipulation au moment du raccordement. Il permet d’obtenir une connexion maintenue sans ajouter d’accessoire externe de retenue. Ce principe est intéressant pour les montages où l’on recherche une solution de connexion rapide, ordonnée et peu encombrante, notamment dans les répartitions de terrain et les ensembles pré-câblés.

Construction technique pensée pour la compacité et la tenue d’usage

Le boîtier en polyamide (PA) associe compacité et adaptation aux contraintes courantes de l’installation. Le connecteur est sans halogène et la partie contact supporte une température constante maximale de 100 °C. Les contacts reçoivent un traitement de surface doré, un choix pertinent pour les connexions nécessitant une bonne continuité électrique dans le temps. Avec seulement 37 mm de longueur, 34 mm de hauteur et 13 mm de largeur, ce connecteur T s’intègre facilement dans les espaces réduits.

Usage recommandé en raccordement d’automatisme et réseaux capteurs/actionneurs

Ce connecteur électrique 2 pôles trouve naturellement sa place dans les applications de raccordement d’automatisme, les ensembles de connexion pour capteurs et actionneurs, ainsi que les architectures de câblage où une dérivation en T est nécessaire. Son indice de protection IP20 le destine à une utilisation en environnement protégé. L’absence de possibilité de fixation intégrée oriente son emploi vers des montages où le maintien est assuré par l’organisation du faisceau ou par l’intégration dans l’ensemble de câblage.
