ABB

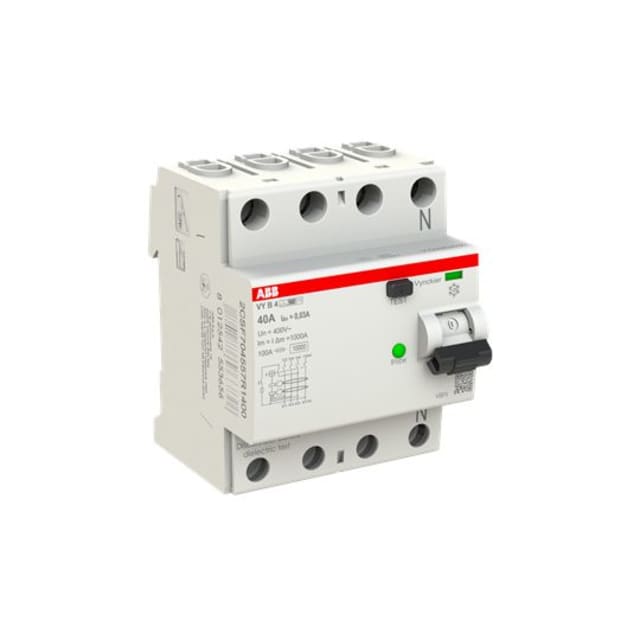

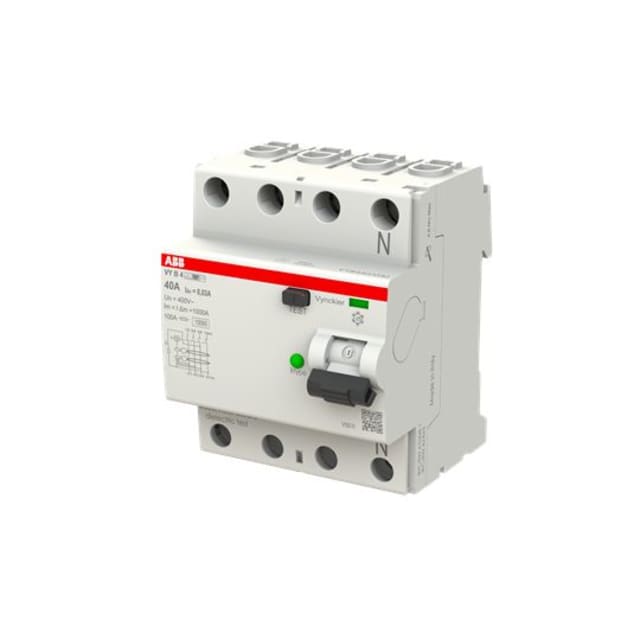

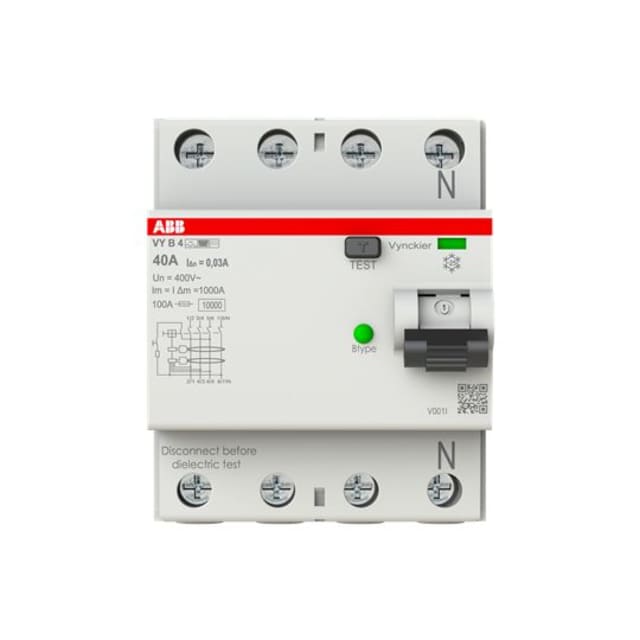

Interrupteur différentiel 4P 40A 30mA 2CSF704557R1400

Marque : ABB EAN : 8012542553557 SKU : 7675973 Réf. fabricant : 2CSF704557R1400

Interrupteur différentiel tétrapolaire 40 A, 30 mA, type B, montage sur rail DIN, pour protection des circuits triphasés 400 V avec dispositifs supplémentaires possibles et verrouillage intégré.

509.42€ HTVA

Par 1 pièce

2 en stock

2 en stock

Quantité Prix HTVA Remise
0-2 509.42€ 0%
3-5 499.23€ 2%
6-10 494.14€ 3%
11+ 489.05€ 4%

Variantes du produit

Référence Produit Nombre de pôles Courant de défaut de dimensionnement Courant nominal Type de courant différentiel Type sélectif Disponibilité Prix HTVA
7675973 Réf. 7675973 Interrupteur différentiel 4P 40A 30mA 2CSF704557R1400 Modèle sélectionné
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type de courant différentiel
B
Type sélectif
non
4 0,03 A 40 A B non En stock 509.42€ HTVA par 1 pièce En stock
7675956 Réf. 7675956 Interrupteur différentiel 2P 16A 10mA type A 2CSF702157R0160
Nombre de pôles
2
Courant de défaut de dimensionnement
0,01 A
Courant nominal
16 A
Type de courant différentiel
A
Type sélectif
non
2 0,01 A 16 A A non En stock 111.01€ HTVA par 1 pièce En stock
7675957 Réf. 7675957 Interrupteur différentiel 2P 25A 30mA Type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
25 A
Type de courant différentiel
A
Type sélectif
non
2 0,03 A 25 A A non En stock 50.30€ HTVA par 1 pièce En stock
7675958 Réf. 7675958 Interrupteur différentiel 2P 40A 30mA Type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
non
2 0,03 A 40 A A non En stock 48.17€ HTVA par 1 pièce En stock
7675959 Réf. 7675959 Interrupteur différentiel 2P 63A 30mA Type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
non
2 0,03 A 63 A A non En stock 64.87€ HTVA par 1 pièce En stock
7675960 Réf. 7675960 Interrupteur différentiel 2P 25A 300mA Type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type de courant différentiel
A
Type sélectif
non
2 0,3 A 25 A A non En stock 48.50€ HTVA par 1 pièce En stock
7675961 Réf. 7675961 Interrupteur différentiel 2P 40A 300mA type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
non
2 0,3 A 40 A A non En stock 45.16€ HTVA par 1 pièce En stock
7675962 Réf. 7675962 Interrupteur différentiel 2P 63A 300mA type A VYA
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
non
2 0,3 A 63 A A non En stock 55.13€ HTVA par 1 pièce En stock
7675963 Réf. 7675963 Interrupteur différentiel VYS 2P 40A 300mA 2CSF702257R3400
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
oui
2 0,3 A 40 A A oui En stock 108.50€ HTVA par 1 pièce En stock
7675965 Réf. 7675965 Interrupteur différentiel 4P 25A 30mA type A VYA
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
25 A
Type de courant différentiel
A
Type sélectif
non
4 0,03 A 25 A A non En stock 52.10€ HTVA par 1 pièce En stock
7675968 Réf. 7675968 Interrupteur différentiel 4P 25A 300mA type A 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type de courant différentiel
A
Type sélectif
non
4 0,3 A 25 A A non En stock 51.38€ HTVA par 1 pièce En stock
7675969 Réf. 7675969 Interrupteur différentiel 4P 40A 300mA type A 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
non
4 0,3 A 40 A A non En stock 48.17€ HTVA par 1 pièce En stock
7675970 Réf. 7675970 Interrupteur différentiel 4P 63A 300mA Type A 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
non
4 0,3 A 63 A A non En stock 82.69€ HTVA par 1 pièce En stock
7675971 Réf. 7675971 Interrupteur différentiel 4P 40A 300mA Type A sélectif
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
oui
4 0,3 A 40 A A oui En stock 120.89€ HTVA par 1 pièce En stock
7675972 Réf. 7675972 Interrupteur différentiel VYS 4P 63A 300mA 2CSF704257R3630
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
oui
4 0,3 A 63 A A oui En stock 155.20€ HTVA par 1 pièce En stock
7675974 Réf. 7675974 Interrupteur différentiel type B 4P 63A 30mA 2CSF704557R1630
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type de courant différentiel
B
Type sélectif
non
4 0,03 A 63 A B non En stock 673.45€ HTVA par 1 pièce En stock
7675975 Réf. 7675975 Interrupteur différentiel 4P 40A 300mA type B 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type de courant différentiel
B
Type sélectif
non
4 0,3 A 40 A B non En stock 538.49€ HTVA par 1 pièce En stock
7675976 Réf. 7675976 Interrupteur différentiel type B 4P 63A 300mA 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type de courant différentiel
B
Type sélectif
non
4 0,3 A 63 A B non En stock 688.99€ HTVA par 1 pièce En stock
7864874 Réf. 7864874 Interrupteur différentiel 4P 40A 30mA type A VYA
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type de courant différentiel
A
Type sélectif
non
4 0,03 A 40 A A non En stock 50.87€ HTVA par 1 pièce En stock
7864876 Réf. 7864876 Interrupteur différentiel 4P 63A 30mA Type A 400V
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type de courant différentiel
A
Type sélectif
non
4 0,03 A 63 A A non En stock 84.27€ HTVA par 1 pièce En stock

Protection différentielle 4 pôles pour réseaux triphasés avec neutre

Cet interrupteur différentiel 4P 40A 30mA est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur installation triphasée avec neutre. Son calibre 40 A convient à la protection de départs ou de tableaux nécessitant une surveillance différentielle précise, tandis que la sensibilité 30 mA répond à un objectif de protection renforcée des personnes contre les courants de fuite à la terre. Son format 4 modules facilite son intégration dans un coffret modulaire sur rail DIN.

Type B : détection étendue des courants de fuite

La technologie différentielle de type B permet de détecter non seulement les courants résiduels alternatifs, mais aussi les composantes continues lisses et les formes de courant plus complexes. Ce point est particulièrement important dans les installations comportant des équipements électroniques de puissance, variateurs, redresseurs ou charges susceptibles de générer des défauts non correctement pris en compte par des protections plus classiques. Ce modèle constitue ainsi une solution adaptée lorsque l’environnement électrique impose une détection différentielle élargie.

Sensibilité 30 mA pour la coupure rapide en cas de défaut

Avec un courant différentiel assigné de 0,03 A, cet interrupteur différentiel est dimensionné pour déclencher dès l’apparition d’une fuite à la terre significative. Cette valeur de 30 mA en fait un appareil pertinent pour les circuits où la sécurité des personnes est un critère prioritaire. L’appareil associe cette sensibilité à une intensité nominale de 40 A et à une tension de dimensionnement de 400 V, pour une utilisation cohérente dans des ensembles de distribution basse tension en triphasé.

Montage simple en tableau avec encombrement maîtrisé

Prévu pour une pose sur barre DIN, ce différentiel s’intègre facilement dans les tableaux de répartition modulaires. Sa largeur de 4 unités de division permet une implantation claire, sans surdimensionner le coffret. Sa profondeur totale de 69 mm aide à conserver une installation ordonnée, même dans des enveloppes où la place disponible doit être optimisée. La présence d’un dispositif de verrouillage apporte un confort supplémentaire lors des opérations d’installation ou de maintenance.

Raccordement pratique et compatibilité avec les conducteurs usuels

Ce modèle accepte des sections de conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui couvre une grande partie des configurations rencontrées en tableau électrique. Cette plage de raccordement permet de travailler aussi bien sur des distributions compactes que sur des alimentations nécessitant une section plus importante, tout en conservant un appareillage cohérent pour la protection différentielle en tête ou en aval de circuits dédiés.

Caractéristiques électriques adaptées aux environnements techniques exigeants

L’appareil fonctionne en 50 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il présente également une résistance au courant de choc de 3 kA et une tenue au court-circuit conditionnelle de 1 kA selon ses conditions d’association. Ces données traduisent une conception destinée à une intégration en tableau de distribution où la stabilité de fonctionnement et la coordination avec les autres protections du système sont essentielles.

Utilisation en intérieur de coffret avec contraintes d’exploitation courantes

Son indice de protection IP20 le destine à une installation à l’intérieur d’une enveloppe adaptée. Il peut être utilisé dans une plage de température ambiante de -25 à +55 °C, avec un degré de pollution 3, ce qui correspond aux conditions rencontrées dans de nombreuses armoires et tableaux électriques. La possibilité d’ajouter des dispositifs complémentaires permet aussi d’envisager une intégration plus complète dans une architecture de protection et de distribution modulaire.

Caractéristiques techniques

Nombre de pôles4
Courant de défaut de dimensionnement0.03 A
Courant nominal40 A
Type de courant différentielB
Largeur en unités de division4
Type de montagebarre DIN
Type sélectifnon
Tension de dimensionnement400 V
Tension d'isolement de mesure Ui440 V
Résistance au court-circuit (Icw)1 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50 Hz
Dispositifs supplémentaires possiblesoui
Type de tensionAC
Avec dispositif de verrouillageoui
Résistance aux courant de choc3 kA
Classe de protection (IP)IP20
Profondeur totale69 mm
Section du conducteur monofilaire raccordable1...25 mm²
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Degré de pollution3
Température ambiante durant le fonctionnement-25...55 °C
Antidéflagrantnon
Product Carbon Footprint (CO2)Déclaration du fournisseur

Produits de la même marque dans la catégorie la plus précise

Comment installer cet interrupteur différentiel sur un tableau électrique ?

Il se monte sur rail DIN, avec une largeur de 4 modules. L’installation doit être réalisée hors tension, avec un câblage adapté aux 4 pôles et au schéma du tableau. En cas de doute sur le raccordement ou le repérage des phases et du neutre, faites intervenir un électricien qualifié.

À quoi sert le bouton de test de l’interrupteur différentiel ?

Le bouton de test permet de vérifier que le mécanisme de déclenchement fonctionne. Il est recommandé de le tester régulièrement, par exemple lors de l’entretien du tableau, en suivant la notice du fabricant et en coupant les circuits en aval pendant l’essai.

Peut-on utiliser cet interrupteur différentiel pour protéger plusieurs circuits à la fois ?

Oui, il peut protéger plusieurs départs d’un même tableau, à condition de respecter le dimensionnement du tableau et la répartition des circuits. Le choix du nombre de circuits dépend de l’installation, de la sélectivité souhaitée et des protections en aval.

Faut-il prévoir des accessoires ou des compléments pour le montage ?

Le produit accepte des dispositifs supplémentaires, ce qui peut faciliter certaines configurations de tableau. Vérifiez toutefois la compatibilité avec votre coffret, vos peignes et les accessoires ABB ou équivalents prévus pour cette gamme avant l’installation.

Ce modèle est-il adapté à une installation triphasée ?

Oui, sa version 4 pôles est conçue pour les installations nécessitant la coupure de trois phases et du neutre. C’est typiquement le cas de certains tableaux triphasés ou de départs alimentés en 400 V.

Quels conducteurs peut-on raccorder sur ce modèle ?

Les sections raccordables indiquées par le fabricant vont jusqu’à 25 mm² en conducteur monofilaire et 16 mm² en conducteur multifilaire. Il faut respecter ces limites, ainsi que le couple et le mode de serrage prévus par la notice.
