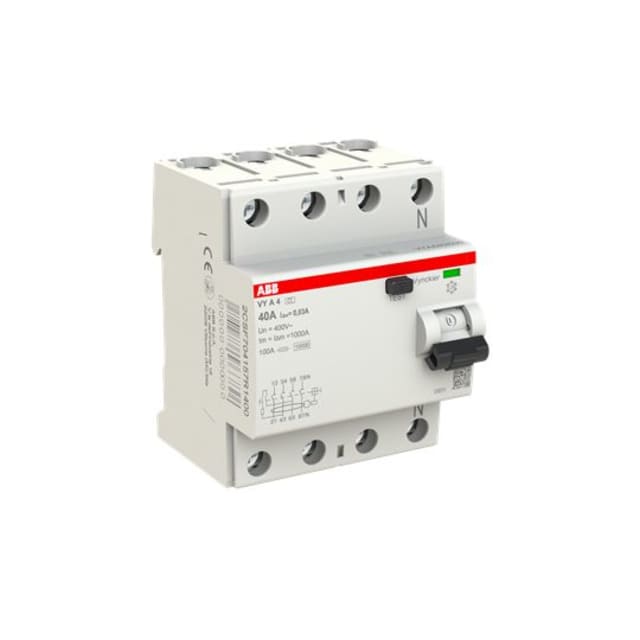

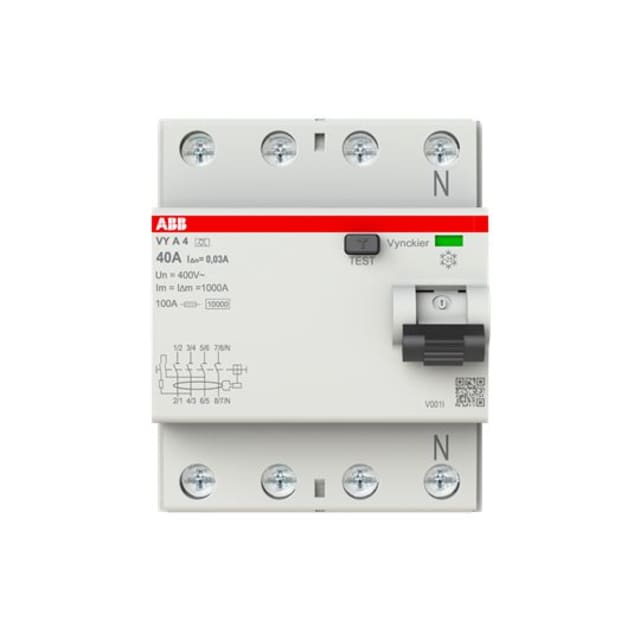

Interrupteur différentiel 4P 40A 30mA Type A VYA

Protection différentielle fiable pour les installations triphasées

L’interrupteur différentiel 4P 40A 30mA Type A VYA est conçu pour assurer la protection des personnes et des installations contre les courants de fuite à la terre. Grâce à sa configuration 4 pôles, il s’intègre naturellement dans les tableaux électriques triphasés avec neutre, pour une coupure simultanée et une sécurité renforcée en cas de défaut d’isolement.

Ce modèle ABB de la gamme VYA se distingue par sa sensibilité de 30 mA, adaptée à la protection des personnes, et par son type A, recommandé lorsque l’installation comporte des équipements pouvant générer des composantes continues pulsées. Il répond ainsi aux besoins courants des tableaux de distribution résidentiels, tertiaires et de petits locaux techniques.

Pourquoi choisir cet interrupteur différentiel ABB VYA

Ce différentiel combine une conception compacte, une mise en œuvre simple sur rail DIN et des caractéristiques adaptées aux installations modernes. Son format 4 modules facilite l’implantation dans les tableaux où l’espace doit être optimisé, tout en conservant un niveau de protection élevé. Protection des personnes grâce au seuil de déclenchement de 30 mA. Protection des circuits contre les défauts d’isolement et les fuites à la terre. Type A adapté aux usages actuels intégrant des appareils électroniques. 4 pôles pour les réseaux triphasés avec neutre. Montage sur barre DIN pour une installation propre et standardisée.

Caractéristiques techniques principales

Courant nominal : 40 A Courant de défaut dimensionnement : 0,03 A Type de courant différentiel : A Nombre de pôles : 4 Tension de dimensionnement : 400 V Fréquence : 50 Hz Type de montage : barre DIN Largeur : 4 unités de division Profondeur totale : 69 mm Tension d’isolement de mesure Ui : 500 V Tension nominale de tenue aux chocs Uimp : 4 kV Résistance au court-circuit (Icw) : 1 kA Résistance aux courants de choc : 0,25 kA Degré de pollution : 3 Indice de protection : IP20 Température de fonctionnement : -25 à 40 °C Section de conducteur raccordable : 1 à 35 mm² monofilaire et 1 à 35 mm² multifilaire

Applications courantes

Ce différentiel 4P 40A 30mA Type A convient particulièrement aux tableaux électriques alimentant des circuits triphasés dans lesquels la protection différentielle doit rester fiable et sélective au niveau du circuit concerné. Il peut être utilisé pour des départs vers des équipements professionnels, des zones techniques ou des installations tertiaires selon l’architecture du tableau et le dimensionnement global de l’installation.

Sa compatibilité avec les usages comportant de l’électronique de puissance en fait un choix pertinent pour des circuits où un type AC seul serait moins adapté. Comme toujours, le choix final doit tenir compte de la structure du réseau, du calibre amont et des contraintes de sélectivité du tableau.

Points de vigilance avant installation

Vérifier que le calibre 40 A correspond bien au courant attendu sur le départ concerné. Confirmer que le réseau est bien en 400 V et que la configuration nécessite un 4 pôles . Choisir le type A lorsque les charges peuvent générer des courants de défaut comportant une composante continue pulsée. Respecter les règles de câblage, de serrage et de répartition des conducteurs dans le tableau. Prévoir une implantation conforme aux prescriptions de l’installation et à l’encombrement de 4 modules .

Références d’identification

Pour sécuriser votre commande et éviter toute confusion avec une variante proche, cet appareil est identifié par la référence fabricant 2CSF704157R1400 et la référence commerciale VYA440/030. Le numéro d’identification global associé est 8012542552857, avec le SKU 7675966.

En résumé

L’interrupteur différentiel ABB VYA 4P 40A 30mA Type A est une solution sérieuse pour protéger efficacement une installation triphasée avec neutre. Compact, robuste et adapté aux besoins des tableaux modernes, il offre un bon équilibre entre sécurité, fiabilité et facilité d’intégration sur rail DIN.
