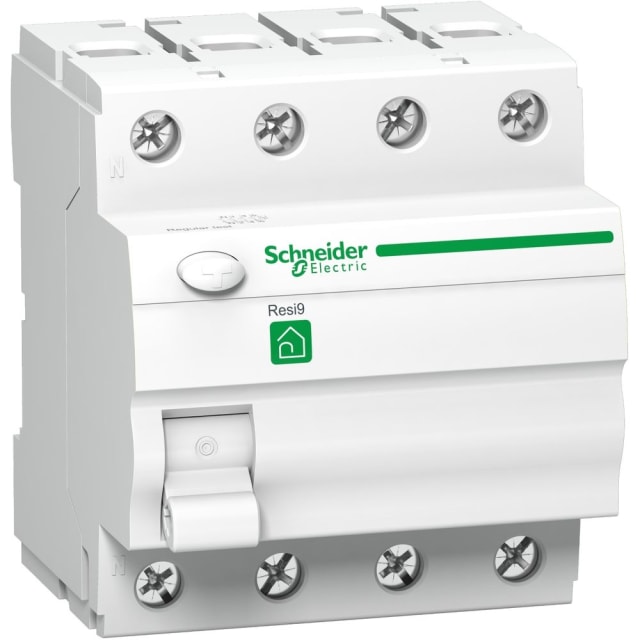

Interrupteur différentiel 4P 40A 30mA type A R9R01440

Interrupteur différentiel 4P 40A 30mA type A pour la protection des personnes

Cet interrupteur différentiel 4 pôles 40 A 30 mA type A est conçu pour détecter les défauts d’isolement et couper rapidement l’alimentation en cas de fuite de courant. Sa sensibilité de 30 mA en fait une protection adaptée aux circuits où la sécurité des personnes est prioritaire, aussi bien contre les contacts indirects que pour la limitation des risques liés à un défaut d’isolement dans l’installation.

Type A : adapté aux usages électriques courants et aux équipements électroniques

Grâce à sa technologie différentielle de type A, ce modèle détecte les courants de défaut alternatifs ainsi que les composantes continues pulsées. Il convient ainsi aux circuits alimentant des équipements modernes susceptibles de générer ce type de défaut, ce qui en fait un choix pertinent pour une installation résidentielle ou petit tertiaire nécessitant une protection différentielle plus polyvalente qu’un simple type AC.

Configuration 4 pôles 400 V pour installation triphasée avec neutre

Avec ses 4 pôles et sa tension assignée de 400 V, cet interrupteur différentiel est destiné aux tableaux électriques triphasés avec neutre. Il permet la coupure simultanée de l’ensemble des conducteurs actifs, ce qui favorise une protection cohérente de la ligne concernée. Son calibre nominal de 40 A le rend adapté à de nombreux départs ou ensembles de circuits dont l’intensité de service reste compatible avec cette valeur.

Format modulaire pratique pour coffret sur rail DIN

Ce dispositif se monte sur rail DIN et s’intègre facilement dans un tableau de répartition modulaire. Sa largeur de 4 modules facilite l’implantation dans les coffrets résidentiels et les armoires compactes, tout en conservant une lecture claire de l’appareillage. Son encombrement maîtrisé est particulièrement appréciable lors d’une rénovation de tableau ou pour optimiser l’espace disponible dans une rangée de protections.

Caractéristiques techniques utiles au montage et à l’exploitation

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse de raccordement selon la section utilisée dans le tableau. Il fonctionne en 50/60 Hz, présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa résistance conditionnelle au court-circuit de 6 kA contribue à son intégration dans des ensembles de protection correctement coordonnés.

Conçu pour un usage en ambiance de tableau électrique

Avec un indice de protection IP20, cet interrupteur différentiel est prévu pour être installé dans un coffret ou une enveloppe adaptée. Il fonctionne dans une plage de température ambiante de -25 à 40 °C et présente un degré de pollution 2, ce qui correspond à un usage classique en tableau électrique intérieur. Sa puissance dissipée de 3,6 W reste également cohérente avec une intégration dans des ensembles modulaires domestiques bien ventilés.

Un choix pertinent pour compléter une distribution Resi9 Protection

Issu de la série Resi9 Protection, cet interrupteur différentiel s’intègre naturellement dans une architecture de tableau modulaire orientée distribution et protection. Il convient particulièrement lorsque l’on recherche un appareil différentiel tétrapolaire type A, 40 A, 30 mA, facile à identifier et simple à associer à d’autres modules de protection de la même famille. Pour le professionnel comme pour le particulier averti, il apporte une réponse claire pour sécuriser un départ triphasé dans un tableau électrique moderne.
