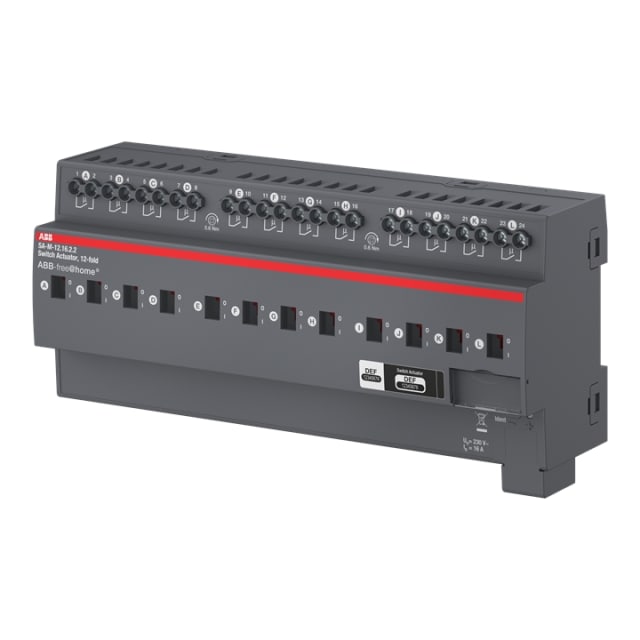

Actionneur commutateur 16 A MDRC SA-M-12.16.2.2

Actionneur commutateur modulaire 12 sorties pour tableau domotique

L’actionneur commutateur 16 A MDRC SA-M-12.16.2.2 est un module de commutation sur rail DIN conçu pour les installations Smart Home et domotiques de la gamme free@home. Son format modulaire permet une intégration propre dans un coffret électrique, avec 12 sorties de distribution pour piloter plusieurs circuits depuis le tableau. Cette configuration convient particulièrement aux projets résidentiels ou tertiaires légers qui demandent une centralisation claire des commandes d’éclairage, d’automatismes ou d’autres charges électriques commutées.

12 canaux de commutation pour gérer plusieurs circuits en un seul appareil

Avec ses 12 sorties, cet actionneur permet de regrouper un nombre important de commandes dans un seul équipement. Il facilite ainsi l’organisation des circuits lorsque l’installation comporte plusieurs zones, pièces ou fonctions à piloter. Ce type d’architecture apporte une lecture plus nette du tableau et limite la multiplication des modules, ce qui est appréciable dans les coffrets où l’optimisation de l’encombrement reste un point important. Sa largeur de 12 unités de division s’inscrit dans une logique d’installation modulaire cohérente pour les tableaux domotiques.

Pouvoir de coupure 16 A adapté aux charges courantes du bâtiment

Chaque circuit peut être exploité avec un courant de coupure maximal de 16 A, pour une puissance de commutation pouvant atteindre 2500 W sous 230 V. L’appareil convient donc au pilotage de nombreuses charges électriques courantes nécessitant une commutation fiable depuis le tableau. Il prend également en compte les usages avec éclairage LED, avec une puissance maximale de commutation LED de 400 W, ce qui en fait une solution adaptée aux installations modernes où les sources LED sont devenues majoritaires.

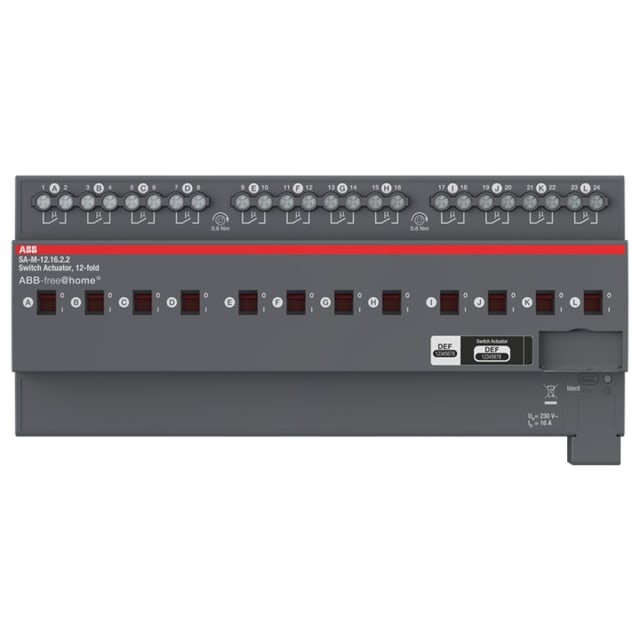

Commande manuelle en façade et affichage LED pour une intervention rapide

La présence d’une commande sur place permet d’agir directement sur l’actionneur sans dépendre exclusivement du système de pilotage. C’est un avantage concret lors des essais, de la mise en service, du repérage des circuits ou des opérations de maintenance. L’affichage LED apporte de son côté une visualisation immédiate de l’état des sorties, ce qui aide à diagnostiquer plus rapidement le fonctionnement du module et à intervenir avec davantage de confort dans le tableau électrique.

Montage sur rail DIN pour intégration propre en coffret électrique

Conçu pour un montage DIN-rail, ce modèle est destiné à une pose en tableau dans une logique d’appareillage modulaire. Son indice de protection IP20 le destine à une installation dans un environnement protégé, à l’intérieur d’un coffret adapté. La profondeur minimale indiquée de 63,5 mm est un point utile à anticiper lors du choix de l’enveloppe ou de l’organisation du tableau, notamment dans les configurations où l’espace disponible est contraint.

Compatible avec des raccordements sur différentes phases

Le SA-M-12.16.2.2 autorise le raccordement de différentes phases, ce qui apporte davantage de souplesse dans la conception du tableau et dans la répartition des circuits. Cette caractéristique est particulièrement intéressante lorsque plusieurs lignes doivent être organisées de façon structurée selon les besoins du projet. Elle permet de mieux adapter l’actionneur à des configurations domotiques complètes où les circuits commandés ne sont pas tous regroupés sur une seule même distribution.

Une solution pertinente pour les projets free@home centralisés

Dans une installation free@home, cet actionneur commutateur 12 voies répond au besoin de pilotage centralisé de charges depuis le tableau, avec une approche modulaire lisible et rationnelle. Il convient aux intégrateurs, tableautiers, électriciens et installateurs recherchant un actionneur de commutation 16 A capable de traiter plusieurs départs dans un seul module. Pour un projet de maison connectée ou d’automatisation technique, il constitue un choix adapté lorsque l’objectif est de concentrer les fonctions de commutation dans le coffret tout en conservant une exploitation simple en façade.
