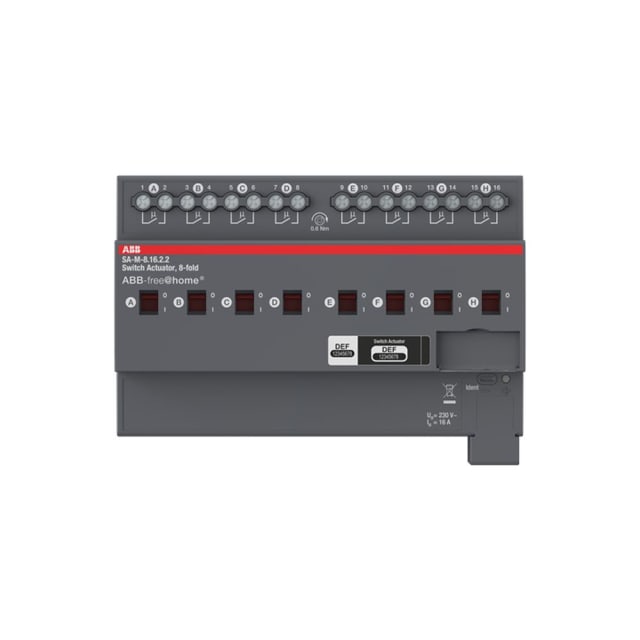

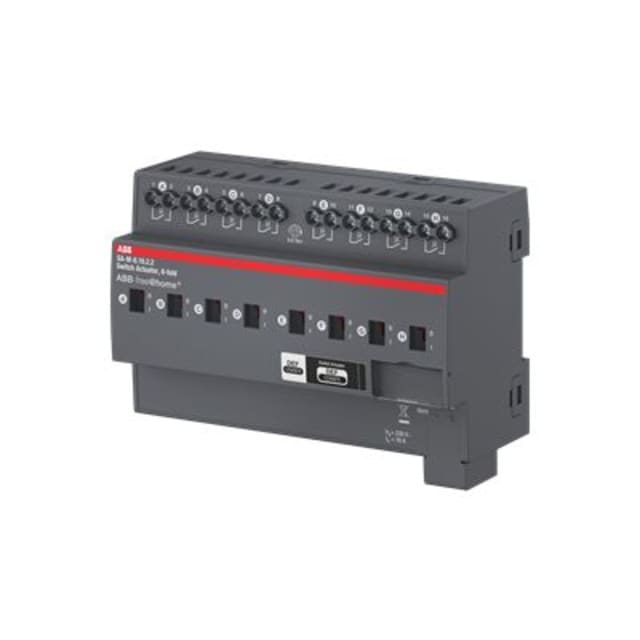

Actionneur commutateur 8 voies 16 A rail DIN 2CDG510026R0011

Actionneur commutateur 8 voies pour centraliser la commutation au tableau

Cet actionneur commutateur 8 voies sur rail DIN est conçu pour piloter jusqu’à 8 charges électriques indépendantes depuis un tableau. Son format modulaire facilite une intégration propre dans une armoire ou un coffret de distribution, avec une logique d’installation adaptée aux environnements domotiques et aux commandes centralisées. Il convient particulièrement lorsqu’il faut regrouper plusieurs circuits d’éclairage ou de charges commandées sur un seul appareil, tout en conservant une lecture claire des sorties.

8 sorties indépendantes en 16 A pour les circuits d’éclairage et de puissance modérée

Chaque voie de commutation travaille avec un courant nominal de 16 A, ce qui permet de gérer des usages variés selon le circuit raccordé. Avec 8 sorties disponibles, ce module répond efficacement aux besoins de pilotage pièce par pièce, zone par zone ou fonction par fonction. Sa capacité de coupure maximale de 2500 W et sa puissance maximale de commutation LED de 400 W en font une solution pertinente pour commander aussi bien des charges classiques que des éclairages LED, en restant dans les valeurs prévues par le produit.

Montage rail DIN et encombrement adapté au tableau électrique

Prévu pour une pose sur rail DIN, ce modèle s’intègre naturellement dans un tableau électrique modulaire. Sa largeur de 8 unités de division aide à anticiper précisément l’occupation dans l’enveloppe, ce qui est utile lors d’une création de tableau, d’une extension ou d’une modernisation d’installation. Sa profondeur minimale indiquée à 63,5 mm permet également de vérifier la compatibilité avec l’espace disponible avant intégration.

Commande manuelle locale pour les tests, la maintenance et l’exploitation

La présence d’une commande sur place manuelle apporte un avantage concret à l’installateur comme à l’exploitant. Elle permet d’actionner les sorties directement sur le module sans dépendre uniquement de la logique de commande externe. C’est un atout pratique pour les essais de câblage, les vérifications en phase de mise en service, les interventions de maintenance ou le contrôle ponctuel d’un circuit au tableau.

Affichage LED pour un repérage plus lisible des états

L’actionneur dispose d’un affichage LED qui améliore la lecture de l’état des sorties et le suivi de fonctionnement. Dans un tableau comportant plusieurs modules, cette indication visuelle facilite le diagnostic, le repérage rapide d’un canal actif et la compréhension de l’état général de l’appareil. Ce confort d’exploitation est particulièrement appréciable lorsque plusieurs charges sont pilotées depuis un même ensemble modulaire.

Intégration dans l’univers free@home pour les extensions domotiques modulaires

Issu de la gamme free@home, ce module trouve sa place dans une architecture de commande résidentielle ou tertiaire légère où l’on recherche une gestion centralisée des circuits. Il s’adresse aux projets d’extension domotique au tableau avec actionnement de sorties tout ou rien. Son positionnement est pertinent pour les installations qui nécessitent un module dédié à la commutation multi-circuits dans un format modulaire clair et rationnel.

Caractéristiques utiles pour choisir le bon module de commutation

Ce modèle fonctionne sous tension nominale 230 V, accepte le raccordement de différentes phases et présente un indice de protection IP20 pour une installation en environnement protégé dans le tableau. Son absorption de puissance de 8 W doit être prise en compte dans le bilan global de l’installation. Non expansible de manière modulaire et sans module de bus amovible, il conviendra surtout lorsqu’un actionneur 8 voies autonome, bien défini et immédiatement exploitable est recherché pour une configuration de commutation précise.
