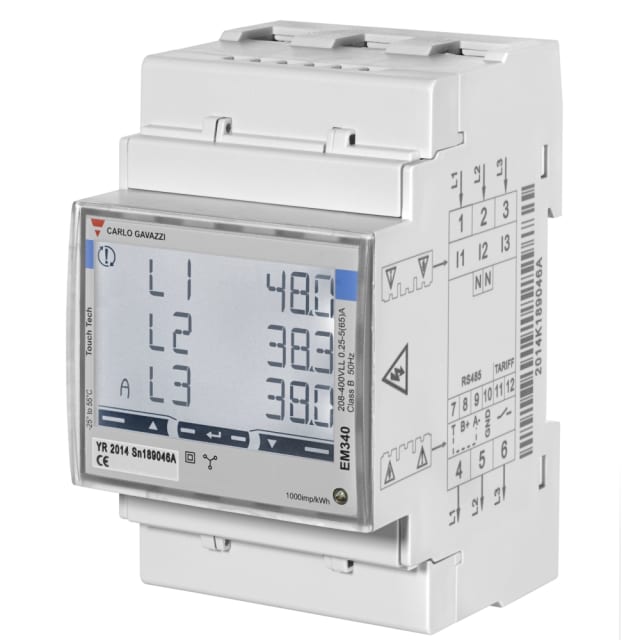

Compteur d’énergie triphasé sur rail DIN EM340DINAV23XS1PFB

Compteur d’énergie triphasé sur rail DIN pour suivi précis des consommations

Ce compteur d’énergie triphasé sur rail DIN est conçu pour le comptage direct des installations 3 phases en 3 ou 4 conducteurs, avec une intensité maximale de 65 A. Il permet de mesurer l’énergie active et apparente avec affichage numérique, dans un format modulaire compact de 3 modules. C’est une solution particulièrement adaptée au suivi des consommations électriques, à la répartition des usages et au pilotage énergétique dans les tableaux de distribution.

Mesure directe 65 A et lecture claire en tableau électrique

Grâce à sa technologie de mesure directe, ce modèle s’installe sans transformateur de courant pour les circuits compatibles jusqu’à 65 A. Son affichage numérique facilite la consultation des données en façade, ce qui simplifie les relevés en exploitation comme en maintenance. Son encombrement réduit, avec 54 mm de largeur pour 91 mm de hauteur et 63 mm de profondeur, permet une intégration propre dans les coffrets et armoires équipés de rail DIN.

Compatible réseaux triphasés 3 ou 4 conducteurs

Ce compteur répond aux configurations triphasées courantes avec une plage de tension de 113 à 265 V entre phase et neutre, et de 208 à 400 V entre phases, pour une fréquence de 45 à 65 Hz. Cette polyvalence de raccordement le rend pertinent pour de nombreuses applications de comptage divisionnaire, de contrôle de sous-ensemble ou de gestion de départs électriques dans les environnements tertiaires et techniques.

Communication Modbus et impulsions S0 pour l’intégration des données

Équipé d’une interface bus Modbus, ce compteur d’énergie triphasé facilite l’intégration dans une supervision, un système de gestion technique ou une architecture de suivi des consommations. Il dispose également d’un mode d’impulsions S0 avec sortie d’impulsions optique, utile pour le report d’informations vers des équipements de comptage ou d’automatisme. Cette double approche permet aussi bien une exploitation simple par impulsions qu’une lecture plus complète via communication bus.

Gestion double tarif et commande externe

La fonction double tarif permet de distinguer plusieurs périodes de comptage selon l’exploitation souhaitée. La commande tarifaire externe apporte une souplesse appréciable lorsqu’il faut différencier des plages de fonctionnement, des usages ou des périodes de consommation. Ce type de fonctionnalité est particulièrement utile pour affiner l’analyse énergétique d’une installation et mieux ventiler les consommations enregistrées.

Compteur étalonné avec conformité MID pour le comptage

Ce modèle est étalonné et bénéficie d’une autorisation MID, avec une classe de précision B. Il convient ainsi aux applications où la justesse de comptage et la traçabilité de la mesure sont recherchées. Le blocage retour ainsi que le code de blocage participent à une utilisation sécurisée du compteur dans les installations où le contrôle des index et des conditions d’exploitation doit rester maîtrisé.

Format modulaire pratique pour coffrets et tableaux

Prévu pour un montage sur rail DIN, ce compteur s’intègre facilement dans les tableaux de protections et de distribution. Son indice de protection IP51 en face avant répond bien aux contraintes d’un usage en enveloppe électrique, tout en conservant une consommation propre très faible de 1 W. Son format modulaire compact permet d’ajouter une fonction de comptage avancée sans mobiliser inutilement de place dans le tableau.
