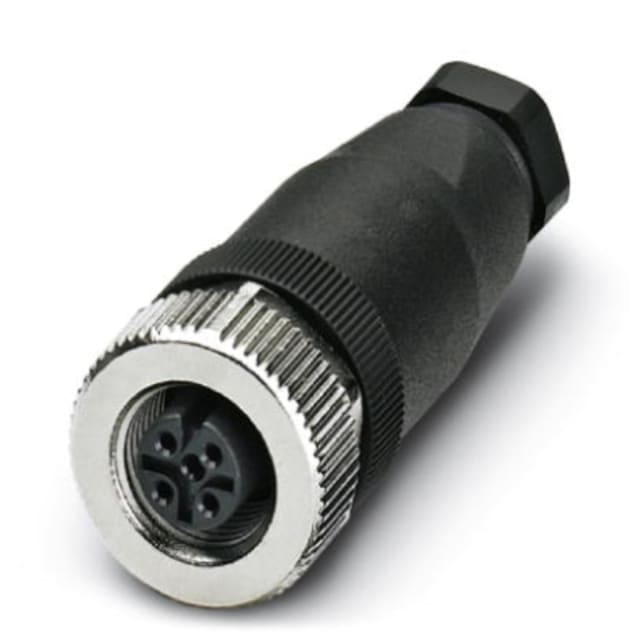

Connecteur femelle M12 droit 4 pôles codage A 1681127

Connecteur femelle M12 droit 4 pôles codage A pour raccordement machine

Ce connecteur femelle M12 droit 4 pôles codage A est conçu pour les liaisons capteur/actionneur et les raccordements de terrain en environnement industriel. Son format M12 universel facilite l’intégration sur de nombreux équipements de connectique machine, tout en offrant une connexion compacte, nette et adaptée aux installations où l’encombrement doit rester maîtrisé.

Configuration 4 contacts pour signaux de commande

Cette version dispose de 4 contacts de commande sans contact de puissance ni contact de données dédié. Elle convient donc particulièrement aux applications de transmission de signaux, de commandes et d’interfaces capteurs courantes en automatisme. Le codage A permet d’identifier rapidement la bonne famille de connexion et de limiter les erreurs de montage lors de l’assemblage ou de la maintenance.

Raccordement à vis pratique pour le câblage sur site

Le raccordement électrique à vis est bien adapté aux opérations de câblage en atelier ou directement sur installation. Il permet de raccorder différentes sections de conducteurs selon la nature du fil utilisé, avec une plage de 0,25 à 0,75 mm² pour les conducteurs souples et multibrins, ainsi qu’un raccordement possible en monofilaire jusqu’à 0,75 mm². Cette souplesse de câblage en fait une solution pertinente pour les montages sur mesure, les remplacements rapides et les interventions techniques sur le terrain.

Compatibilité câble de 4 à 6 mm pour une intégration propre

Le connecteur accepte un diamètre extérieur de câble de 4 à 6 mm, ce qui aide à obtenir un montage cohérent avec de nombreux câbles utilisés en environnement industriel. Son exécution droite convient lorsque la sortie de câble peut se faire dans l’axe, notamment dans les armoires, boîtiers, machines ou sous-ensembles où l’accès reste direct. Cette géométrie simplifie aussi l’orientation du câble dans les montages linéaires.

Protection IP67 pour les environnements industriels exposés

Une fois monté, ce connecteur bénéficie d’un indice de protection IP67. Il est ainsi adapté aux installations soumises à la poussière, aux projections d’eau et aux ambiances de production exigeantes. Pour les équipements industriels, cette caractéristique est importante afin de conserver une connectique protégée au plus près de la machine, sur ligne automatisée ou en périphérie de capteurs et d’actionneurs.

Caractéristiques électriques adaptées aux usages courants d’automatisme

Ce modèle est prévu pour une tension de dimensionnement de 250 V et un courant nominal de 4 A. Il répond ainsi aux besoins classiques des circuits de commande et de liaison dans les architectures industrielles. Sa catégorie de surtension II et son degré de pollution 3 orientent clairement ce connecteur vers un usage technique en environnement d’exploitation réel, avec des contraintes supérieures à celles d’un simple raccordement domestique ou bureautique.

Conception pensée pour l’exploitation et la maintenance

Ce connecteur femelle M12 droit ne comporte pas de conducteur de protection, n’est pas blindé et ne dispose pas d’indicateur de fonction. Il va donc à l’essentiel pour les montages où l’objectif est d’obtenir une interface de connexion simple, précise et facile à intégrer. Sa tenue en température ambiante jusqu’à 85 °C et son nombre minimal de 50 cycles d’insertion en font un choix adapté aux équipements nécessitant des déconnexions ponctuelles pour maintenance, remplacement d’organe ou reconfiguration d’installation.
