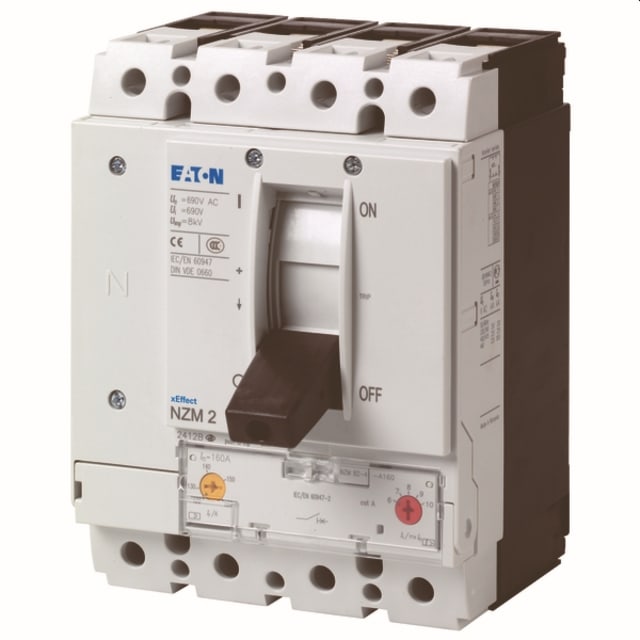

Disjoncteur de puissance 4 pôles 200A 25kA NZM2 265852

Disjoncteur de puissance 4 pôles 200A pour protection d’installations basse tension

Ce disjoncteur de puissance 4 pôles 200A de la gamme NZM2 est conçu pour la protection des circuits, départs et équipements nécessitant un calibre élevé et une coupure adaptée aux environnements tertiaires et industriels. Son pouvoir de coupure de 25 kA à 400 V en fait une solution pertinente pour les tableaux de distribution et les applications où la tenue aux courts-circuits doit être correctement dimensionnée. La configuration 4 pôles permet la coupure simultanée de l’ensemble des conducteurs concernés, un point important dans les architectures de distribution complètes.

Calibre 200A avec réglage thermique pour adapter la protection au départ

Avec un courant assigné de 200 A et une zone de réglage surcharge de 160 à 200 A, ce modèle permet d’ajuster la protection en fonction du courant réel de la ligne ou de la charge à protéger. Cette plage de réglage apporte une souplesse utile lors de l’intégration dans un coffret ou une armoire électrique, notamment pour accorder la protection au câble, au départ principal ou à un ensemble de récepteurs. L’unité de protection étant intégrée, l’appareil est prêt à être mis en œuvre dans une logique de protection magnéto-thermique complète.

Pouvoir de coupure 25 kA et protection des câbles et des installations

Ce disjoncteur NZM2 est destiné à la protection des installations et des câbles avec une capacité de coupure de 25 kA à 400 V, adaptée aux réseaux où le niveau de court-circuit impose un appareillage de puissance cohérent. Ce positionnement en fait un choix technique pour les tableaux généraux, sous-distributions et départs de forte intensité. Il convient lorsque l’on recherche un appareil capable d’assurer à la fois la protection contre les surcharges et une réponse efficace en cas de défaut brutal.

Format fixe à encastrer avec raccordement avant par vis

Cette version est un appareil fixe à encastrer, avec technique d’insertion définitive. Le raccordement principal se fait par vis et l’implantation des connexions en face avant facilite la lecture du câblage et l’organisation des conducteurs dans l’enveloppe. Ce type de construction convient aux intégrations soignées en coffret ou en armoire, lorsque la robustesse du serrage et la clarté d’implantation des départs sont des critères importants. L’exécution par commande à culbuteur assure une manœuvre simple et directe en façade.

Conçu pour les tableaux et armoires avec encombrement maîtrisé

Ce disjoncteur de puissance associe un format compact à des caractéristiques élevées pour son calibre. Il développe une puissance dissipée de 48 W et présente un indice de protection IP20 sur l’appareil, ce qui le destine à être installé dans une enveloppe adaptée. Son architecture répond bien aux besoins des intégrateurs et tableautiers qui recherchent un appareil de protection 4 pôles 200A cohérent pour une distribution structurée, sans recourir à un encombrement excessif dans le tableau.

Évolutif grâce aux options de motorisation et de montage

Ce modèle est livré sans commande moteur intégrée et sans déclencheur à minimum de tension, mais il est compatible avec des options de motorisation selon les besoins du projet. Cette possibilité permet d’envisager des fonctions de commande à distance ou d’évolution de l’installation sans changer la base de protection. Le montage direct sur profilé chapeau n’est pas prévu en standard, mais une solution de montage en option existe, ce qui facilite l’adaptation à certaines configurations d’armoires techniques.

Un choix pertinent pour distribution, départs de puissance et coupure 4 pôles

Pour une application nécessitant un disjoncteur de puissance 4 pôles 200A avec coupure 25 kA, ce modèle répond aux attentes des installations qui demandent un appareillage clair à dimensionner, simple à raccorder et adapté à la protection de départs importants. Il convient particulièrement aux intégrations où l’on souhaite combiner calibre élevé, réglage de surcharge, raccordement à vis et format fixe de tableau dans une solution de protection de puissance lisible et techniquement cohérente.
