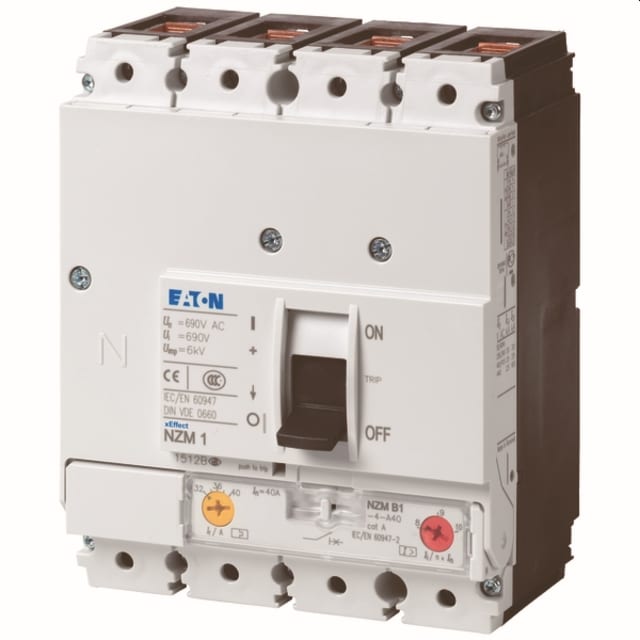

Disjoncteur de puissance 4P 160A 25kA NZM1 281243

Disjoncteur de puissance 4P 160A pour la protection des départs et tableaux

Ce disjoncteur de puissance 4 pôles 160 A de la gamme NZM1 est conçu pour la protection des circuits de distribution, des départs de puissance et des installations nécessitant une coupure robuste sur les quatre pôles. Son pouvoir de coupure de 25 kA en fait une solution adaptée aux environnements où le niveau de court-circuit impose un appareil de protection dimensionné pour sécuriser efficacement l’alimentation et les équipements raccordés.

Calibre 160 A avec réglage de surcharge intégré

L’appareil intègre une unité de protection complète avec une zone de réglage de surcharge de 125 à 160 A. Ce point est particulièrement utile pour ajuster la protection au plus près du courant d’exploitation réel du départ, tout en conservant le calibre nominal 160 A. Pour l’installateur ou le tableautier, cela facilite l’adaptation à la charge protégée sans changer de disjoncteur, notamment sur des lignes de distribution, coffrets de puissance ou alimentations de sous-ensembles techniques.

Pouvoir de coupure 25 kA et déclenchement magnétique instantané

Avec un Icu de 25 kA à 400 V en 50 Hz, ce disjoncteur de puissance répond aux besoins de protection contre les courts-circuits sur des réseaux basse tension exigeants. Le déclencheur non différé de court-circuit est donné à 1280 A, ce qui permet une réaction franche en cas de défaut brutal. Cette configuration convient lorsque l’on recherche une protection magnétothermique claire, sans fonction différentielle intégrée ni temporisation courte réglable sur le déclenchement instantané.

Configuration 4 pôles pour coupure complète de l’alimentation

La version 4P permet la coupure simultanée de l’ensemble des conducteurs concernés, ce qui est recherché dans de nombreuses architectures de distribution où l’isolement complet du circuit est nécessaire. Ce format est pertinent pour les tableaux généraux, armoires de répartition, applications tertiaires et industrielles, ou encore pour certains départs alimentant des équipements sensibles à la continuité et à l’équilibrage des phases.

Montage fixe encastré avec raccordement frontal par borne de cadre

Ce modèle est prévu pour un montage fixe en technique d’insertion définitive. Le raccordement principal s’effectue à l’avant par borne de cadre, avec une disposition pensée pour l’intégration en tableau. Cette conception favorise une implantation nette et structurée dans les enveloppes de distribution. L’appareil n’est pas destiné d’origine à un montage direct sur profilé chapeau, mais un montage sur rail reste possible en option selon l’architecture retenue.

Commande par culbuteur et format compact pour intégration en armoire

L’organe de commande par culbuteur offre une manœuvre simple et directe pour les opérations de mise sous tension et de coupure. Le format compact du boîtier NZM1 facilite son intégration dans les tableaux lorsque l’espace disponible doit être maîtrisé sans compromettre le niveau de protection attendu sur un départ 160 A. C’est un choix cohérent pour les réalisations où l’on souhaite combiner encombrement contenu, lisibilité de commande et protection de puissance.

Caractéristiques utiles pour le choix en tableau électrique

Ce disjoncteur présente un indice de protection IP20 au niveau de la zone de commande, une puissance dissipée de 36,1 W et une conception sans contacts auxiliaires intégrés, sans signalisation de déclenchement intégrée, sans déclencheur à sous-tension intégré et sans motorisation intégrée. Ces éléments sont importants pour configurer correctement le tableau et anticiper les accessoires éventuellement nécessaires selon le niveau de commande, de report d’état ou d’automatisation attendu sur l’installation.
