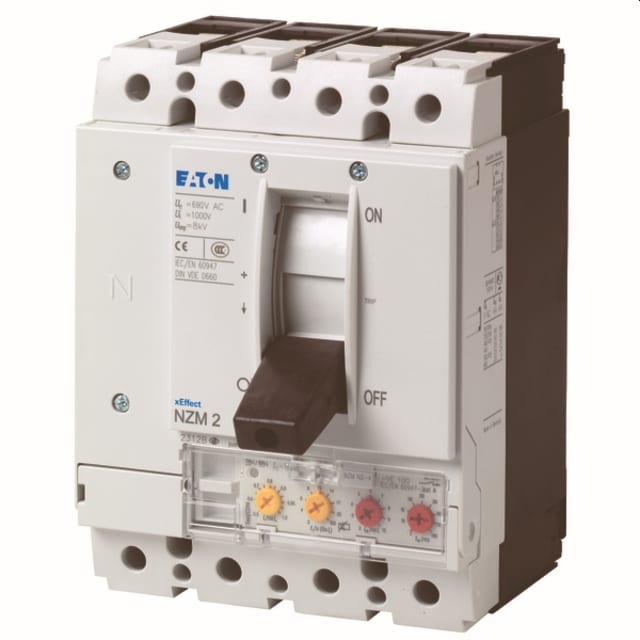

Disjoncteur de puissance 4 pôles 250A 50kA NZM2 265938

Disjoncteur de puissance 4 pôles 250 A pour protection des départs et ensembles de distribution

Ce disjoncteur de puissance 4 pôles 250 A de la gamme NZM2 est conçu pour la protection des installations, des câbles et des départs de distribution nécessitant un niveau de coupure élevé. Avec un pouvoir de coupure de 50 kA à 400 V / 415 V en 50 Hz et une tension assignée jusqu’à 690 V, il s’adresse aux tableaux électriques et armoires où la continuité d’exploitation passe par une protection précise et adaptée aux charges importantes.

Unité de protection électronique pour un réglage plus précis

L’appareil est livré complet avec son unité de protection électronique, ce qui permet d’ajuster le comportement du disjoncteur en fonction de l’installation à protéger. La plage de réglage surcharge de 125 à 250 A facilite l’adaptation au courant réel du départ, tandis que le déclenchement de court-circuit à bref retard se règle de 250 à 2500 A. Le déclenchement instantané non différé est fixé à 3000 A, ce qui aide à traiter les défauts francs tout en conservant une logique de sélectivité selon l’architecture du tableau.

Configuration 4 pôles adaptée aux réseaux avec neutre

La conception 4 pôles permet la coupure simultanée de l’ensemble des conducteurs actifs, ce qui convient aux installations triphasées avec neutre. Sur ce modèle, le neutre est pris à 100 % du conducteur de phase, un point important pour les applications où l’équilibrage des charges et la protection complète du départ doivent être pris en compte dès la sélection du disjoncteur de puissance.

Montage fixe en façade avec raccordement avant à vis

Ce modèle est prévu pour une technique d’insertion définitive, autrement dit un montage fixe dans l’enveloppe. Les raccordements sont disposés en face avant et le raccordement principal s’effectue par vis, une configuration appréciée pour le câblage en tableau, l’accessibilité au serrage et l’intégration dans des ensembles de distribution compacts. L’appareil n’est pas destiné en standard à un montage direct sur profilé chapeau, même si une solution en option est prévue selon la conception de l’armoire.

Commande simple au culbuteur et motorisation possible en option

La manœuvre s’effectue par commande au culbuteur, pour une lecture immédiate de la position et une utilisation claire en façade. Pour les projets nécessitant une commande à distance ou une évolution de l’installation, un entraînement moteur peut être ajouté en option. Cette possibilité est particulièrement intéressante dans les tableaux de distribution techniques, les automatismes d’énergie ou les ensembles nécessitant une commande déportée sans changer de base appareil.

Protection pensée pour l’intégration en coffret et tableau électrique

Avec un indice de protection IP20, ce disjoncteur est conçu pour être intégré dans un coffret ou une armoire assurant la protection globale de l’ensemble. Sa puissance dissipée de 51,56 W doit être prise en compte dans l’étude thermique du tableau, surtout en présence de plusieurs départs de forte intensité. Ce point est utile pour conserver une implantation cohérente, maîtriser les échauffements et dimensionner correctement la ventilation ou le volume disponible.

Un choix pertinent pour la distribution électrique industrielle et tertiaire

Ce disjoncteur de puissance 250 A 4 pôles convient aux applications de protection de transformateur, de générateur, de ligne ou d’installation générale lorsque l’on recherche une solution de coupure compacte avec réglages exploitables. Son calibre, sa coupure 50 kA, sa protection électronique et son format NZM2 en font un composant adapté aux tableaux de distribution électrique exigeants, où la précision de réglage et l’encombrement maîtrisé sont des critères de choix déterminants.
