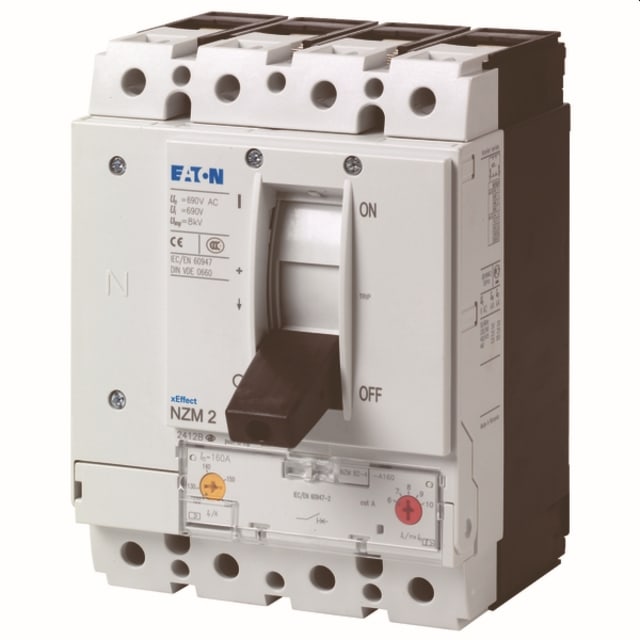

Disjoncteur de puissance 4P 200A 50kA NZM2 IEC 265863

Disjoncteur de puissance 4P 200A pour tableaux et distribution électrique exigeante

Ce disjoncteur de puissance 4 pôles 200 A de la gamme NZM2 est conçu pour la protection et la coupure des départs de forte intensité dans les tableaux électriques. Son pouvoir de coupure de 50 kA à 400 V en fait une solution adaptée aux installations où la maîtrise des courts-circuits et la continuité d’exploitation du tableau sont essentielles. Sa configuration 4P permet de protéger l’ensemble des conducteurs actifs dans les architectures de distribution qui l’exigent.

Pouvoir de coupure 50 kA et protection thermomagnétique intégrée

L’appareil est livré complet avec son unité de protection intégrée. Il combine la protection contre les surcharges et les courts-circuits dans un format compact de disjoncteur boîtier moulé. Le réglage de surcharge s’étend de 160 à 200 A, ce qui permet d’ajuster la protection au plus près des besoins du départ concerné. Pour l’installateur comme pour l’exploitant, cela facilite le calibrage de la ligne tout en conservant un niveau de protection cohérent avec les contraintes de l’installation.

Format fixe 4 pôles pour intégration en armoire

Ce modèle est un appareil à encastrer en technique fixe, destiné à une intégration directe dans l’armoire ou le coffret. Le raccordement principal s’effectue par vis, avec une disposition des connexions en face avant, ce qui simplifie l’organisation du câblage et l’accès lors du montage. La commande par culbuteur offre une manœuvre simple et directe en façade, pratique pour les opérations de coupure et de remise en service.

Adapté aux réseaux jusqu’à 690 V

Avec une tension de dimensionnement de 690 V, ce disjoncteur de puissance répond aux besoins des ensembles de distribution basse tension et des applications industrielles nécessitant une tenue électrique élevée. Il convient aux montages où l’on recherche un appareil de protection capable de gérer des intensités importantes tout en s’intégrant dans une enveloppe de tableau. Son exécution 4 pôles le rend particulièrement pertinente lorsque la coupure simultanée de plusieurs conducteurs est requise.

Réglage précis pour la protection des départs de 160 à 200 A

La zone de réglage surcharge de 160 à 200 A permet d’adapter la protection au courant nominal réel du départ protégé. Cette souplesse est utile pour sécuriser les lignes d’alimentation, jeux de barres secondaires ou départs vers équipements de puissance sans surdimensionner inutilement la protection. Le déclenchement magnétique instantané, prévu pour la protection contre les défauts francs, participe à une coupure rapide en cas de court-circuit.

Conception pensée pour les tableaux techniques

Ce disjoncteur présente un indice de protection IP20 au niveau de l’appareil et une puissance dissipée de 48 W, deux données utiles pour le dimensionnement de l’enveloppe et l’évaluation thermique du tableau. Il n’intègre pas de protection de défaut à la terre, de déclencheur à manque de tension ni de contacts auxiliaires montés d’origine, ce qui permet de partir sur une base claire pour composer une solution adaptée à l’installation et aux besoins de signalisation ou de motorisation. Un entraînement moteur peut être prévu en option selon l’architecture retenue.

Un choix pertinent pour la protection de puissance en environnement tertiaire et industriel

Ce disjoncteur de puissance 4P 200A convient aux applications de protection de tableaux, départs d’armoires, distribution principale et sous-distribution nécessitant un appareil compact, calibrable et capable de supporter un niveau de court-circuit élevé. Il répond particulièrement bien aux besoins des intégrateurs, tableautiers et professionnels de la maintenance qui recherchent un disjoncteur de puissance 50 kA, 4 pôles, 200 A, simple à intégrer et cohérent avec les contraintes des ensembles de distribution électrique modernes.
