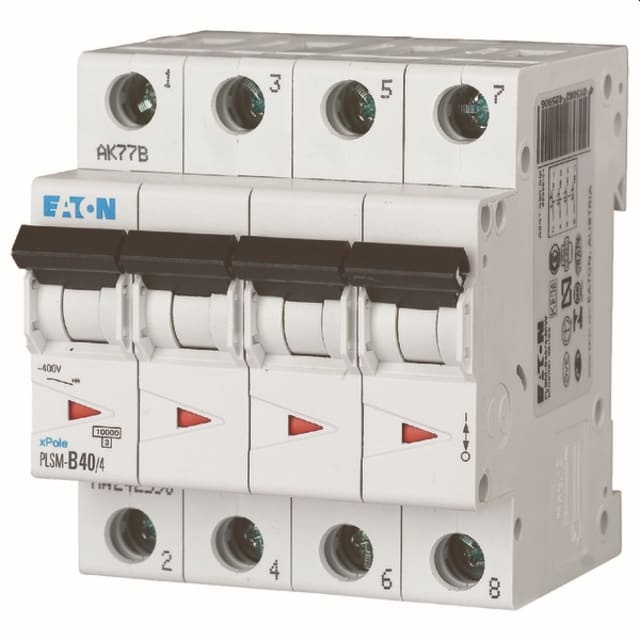

Disjoncteur modulaire 4P 40A courbe D 242639

Disjoncteur modulaire 4P 40A courbe D pour protection tétrapolaire

Ce disjoncteur modulaire 4P 40A courbe D est conçu pour la protection des circuits triphasés avec neutre lorsqu’une coupure simultanée des quatre pôles est requise. Sa configuration quadripolaire avec 4 pôles protégés en fait une solution adaptée aux tableaux de distribution où la continuité de service doit s’accompagner d’une protection nette contre les surcharges et les courts-circuits. Son calibre de 40 A permet de répondre aux besoins d’alimentation de départs puissants ou d’équipements présentant des appels de courant élevés.

Courbe D adaptée aux charges à fort courant d’appel

La courbe de déclenchement D est particulièrement indiquée pour les usages comportant des pointes de courant au démarrage. Elle convient aux circuits alimentant par exemple certains moteurs, transformateurs, machines ou équipements techniques dont l’enclenchement provoque un appel supérieur à celui de charges classiques. Ce positionnement permet de limiter les déclenchements intempestifs tout en conservant une fonction de protection modulaire précise sur installation AC en 50 à 60 Hz.

Pouvoir de coupure 10 kA pour environnements de distribution exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et à 400 V, ce disjoncteur modulaire offre un niveau de protection adapté aux installations où le niveau de court-circuit présumé nécessite un appareil capable d’interrompre efficacement le défaut. Sa classe de limitation énergétique 3 constitue un point important pour contribuer à réduire les contraintes thermiques et électrodynamiques sur l’installation lors d’un incident.

Format 4 modules pour intégration simple dans le tableau

Sa largeur de 4 unités de division facilite l’intégration dans les coffrets et tableaux modulaires. Avec une profondeur totale de 70,5 mm, ce modèle s’installe dans les ensembles de distribution courants tout en conservant un encombrement maîtrisé. Le raccordement accepte des conducteurs monofilares et multifilaires de 1 à 25 mm², ce qui apporte de la souplesse au câblage, aussi bien en création de tableau qu’en remplacement sur une ligne existante.

Protection tétrapolaire avec neutre raccordable

Ce modèle dispose d’un neutre raccordable et assure la protection sur 4 pôles. Cette conception est utile lorsque l’application impose une coupure cohérente de l’ensemble des conducteurs actifs du circuit. Pour l’installateur, cela permet de sécuriser la distribution sur des départs triphasés + neutre avec un seul appareil modulaire, tout en gardant une lecture claire du tableau et une architecture de protection homogène.

Caractéristiques électriques utiles à l’exploitation

Le disjoncteur est prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il relève d’une catégorie de surtension 3 et d’un degré de pollution 2, des données importantes pour apprécier son intégration dans un environnement de distribution modulaire. Sa puissance dissipée de 10,6 W doit également être prise en compte lors de la conception ou de l’extension d’un tableau, notamment lorsque plusieurs appareils sont regroupés.

Utilisation en tableau électrique et conditions d’installation

Ce disjoncteur quadripolaire est destiné à une mise en œuvre en tableau, avec un indice de protection IP20 au niveau de l’appareil. Il fonctionne dans une plage de température ambiante étendue de -25 à 75 °C, ce qui le rend exploitable dans de nombreuses configurations techniques sous réserve d’un montage conforme et d’une ventilation adaptée du coffret. Des dispositifs supplémentaires peuvent être associés, point intéressant pour faire évoluer le tableau selon les besoins d’exploitation ou de signalisation.
