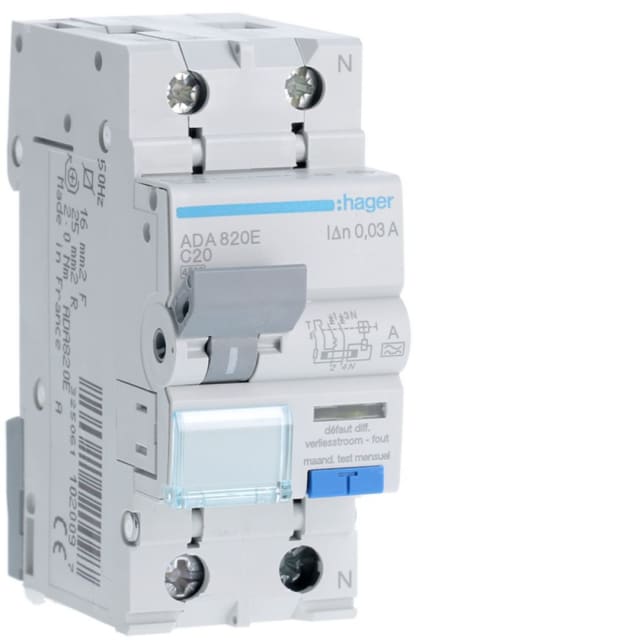

Disjoncteur différentiel 1P+N 20A 30mA type A ADA820E

Disjoncteur différentiel 1P+N 20A 30mA type A pour la protection des circuits

Ce disjoncteur différentiel 1P+N 20A 30mA type A réunit dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts différentiels. Il convient aux circuits monophasés nécessitant une protection complète et compacte dans le tableau électrique. Son calibre 20 A et sa courbe C le destinent aux usages courants avec appels de courant modérés, tandis que le seuil différentiel 30 mA assure la protection des personnes en cas de fuite à la terre.

Type A 30 mA : adapté aux équipements électriques du quotidien

Le type A détecte les défauts différentiels en courant alternatif ainsi que les composantes continues pulsées, ce qui le rend particulièrement pertinent pour de nombreux équipements modernes. Il apporte une réponse adaptée aux circuits alimentant par exemple des appareils électroniques, de l’électroménager ou des équipements comportant de l’électronique de commande. Le déclenchement non retardé permet une coupure rapide dès l’apparition d’un défaut d’isolement.

Calibre 20 A et courbe C pour une exploitation équilibrée

Avec son courant nominal de 20 A, ce disjoncteur différentiel protège efficacement une ligne dédiée ou un circuit terminal dans le respect du dimensionnement de l’installation. Sa courbe de déclenchement C offre un bon compromis entre protection et continuité d’usage pour les circuits susceptibles de présenter un courant d’appel au démarrage. Cette configuration est recherchée lorsque l’on veut sécuriser un départ tout en évitant un choix trop sensible à l’enclenchement.

Pouvoir de coupure 4,5 kA et tenue électrique adaptée au tableau

Ce modèle dispose d’un pouvoir de coupure nominal de 4,5 kA selon EN 61009-1, avec une puissance de commutation assignée de 6 kA selon IEC 60947-2. Il est également conçu pour une tension assignée de 240 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques en font une solution cohérente pour la protection modulaire de circuits en tableau, avec une classe de limitation énergétique 3 qui participe à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut.

Format 2 modules pour une intégration simple dans le coffret

Sa largeur de 2 modules facilite l’implantation dans les coffrets et tableaux modulaires lorsque l’espace disponible doit être optimisé. Sa profondeur totale de 68 mm permet une intégration propre dans la plupart des configurations standard. Le conducteur neutre est à raccorder, et l’appareil protège 1 pôle tout en assurant la coupure 1P+N, une architecture classique et pratique pour les départs monophasés.

Raccordement pratique pour conducteurs rigides et souples

Ce disjoncteur différentiel accepte des sections de conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement permet de s’adapter à de nombreuses configurations de câblage en distribution résidentielle ou petit tertiaire. Le dispositif de verrouillage intégré constitue un point utile lors des opérations d’intervention, de consignation ou de maintenance sur le tableau.

Conçu pour un fonctionnement maîtrisé dans les conditions courantes

Avec un indice de protection IP20, une catégorie de surtension 3, un degré de pollution 2 et une plage de fonctionnement de -25 à +40 °C, ce disjoncteur différentiel est pensé pour une utilisation en environnement de tableau électrique. Sa résistance aux courants de choc de 0,25 kA et sa puissance dissipée de 6,6 W complètent un profil technique précis, utile pour sélectionner une protection modulaire adaptée sans surdimensionnement inutile.
