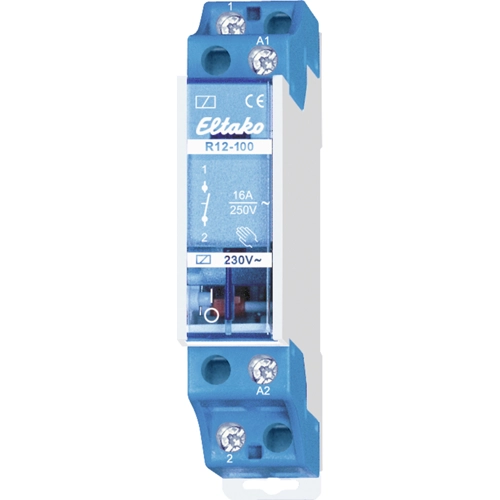

Relais électromécanique 1 contact NO 16A R12-100-12V DC

Un relais électromécanique compact pour piloter vos circuits en toute simplicité

Le relais électromécanique 1 contact NO 16 A R12-100-12V DC est conçu pour assurer la commande et la mise en marche de circuits électriques avec une grande simplicité d’intégration. Grâce à son format compact sur rail DIN et à sa largeur d’un module, il s’intègre facilement dans un coffret ou une armoire électrique, tout en offrant une solution fiable pour la commande de charges courantes en habitat, tertiaire ou petit équipement technique.

Ce modèle est particulièrement adapté lorsqu’il faut commander un circuit de puissance à partir d’une tension de commande en 12 V DC, tout en disposant d’une capacité de coupure adaptée à de nombreuses applications standard. Son contact normalement ouvert permet une mise en service nette du circuit commandé dès l’activation de la commande.

Les points forts du relais R12-100-12V DC

• 1 contact NO pour une commande simple et directe.
• Courant nominal 16 A pour de nombreuses applications usuelles.
• Tension de commande 12 V DC, pratique pour les automatismes et circuits de pilotage basse tension.
• Montage sur rail DIN pour une installation propre et rapide dans un tableau électrique.
• Format 1 module limitant l’encombrement dans le coffret.
• Conception électromécanique adaptée aux fonctions de commutation classiques.

Caractéristiques techniques utiles à l’installation

Ce relais fonctionne avec une tension d’alimentation de 230 V AC et une tension de commande de 12 V DC. Sa puissance de commande minimale est de 1,9 W. Il présente 1 contact normalement ouvert, sans contact NF ni contact inverseur, ce qui en fait un choix clair lorsque l’on recherche une fonction de fermeture simple.

Sur le plan des charges, il accepte un courant de coupure maximal de 10 A en cos φ = 0,6. Il peut notamment convenir pour :

• une charge lampe à incandescence jusqu’à 2300 W ;
• un tube fluorescent jusqu’à 2300 VA ;
• un tube fluorescent en double circuit jusqu’à 2300 VA ;
• un tube fluorescent compensé en parallèle jusqu’à 500 VA.

Pour quels usages choisir ce relais électromécanique ?

Ce relais est adapté aux installations nécessitant une commande fiable d’un circuit depuis un ordre basse tension. Il trouve sa place dans les systèmes de contrôle simples, les automatismes de petite puissance, les tableaux techniques et les ensembles nécessitant une séparation entre commande et puissance.

Son format rail DIN et sa largeur réduite en font une solution pertinente lorsque l’espace disponible dans le coffret est limité. Il permet de garder une installation lisible, organisée et facile à maintenir.

Compatibilité et points de vigilance

Avant l’installation, il est important de vérifier la cohérence entre la tension de commande disponible et le modèle choisi. Ce relais est prévu pour une commande en 12 V DC : il convient donc aux circuits de pilotage adaptés à cette tension.

Il faut également tenir compte du type de charge à commuter et de ses caractéristiques réelles. Les valeurs indiquées concernent des usages précis ; pour des charges inductives, électroniques ou particulières, il est recommandé de vérifier la compatibilité de l’ensemble de l’installation avec les caractéristiques du relais et du circuit en amont.

Dimensions et encombrement

Ce relais présente une profondeur de 55 mm et une profondeur d’encastrement de 55 mm. Ses dimensions emballage sont de 18 x 89 x 59 mm pour un poids emballé de 0,095 kg. Ces dimensions compactes facilitent le stockage, la manipulation et l’intégration dans un tableau de petite ou moyenne taille.

Un choix pratique pour une commande électrique fiable

Avec sa conception électromécanique, son contact NO unique et son montage sur rail DIN, le relais R12-100-12V DC répond aux besoins de commande simples avec un excellent niveau de praticité. Il constitue une solution claire pour les installations où la compacité, la lisibilité du câblage et la facilité de mise en œuvre sont essentielles.

Références produit

• Référence fabricant : R12-100-12V DC
• Référence commerciale : 22100054
• SKU : 8095629
