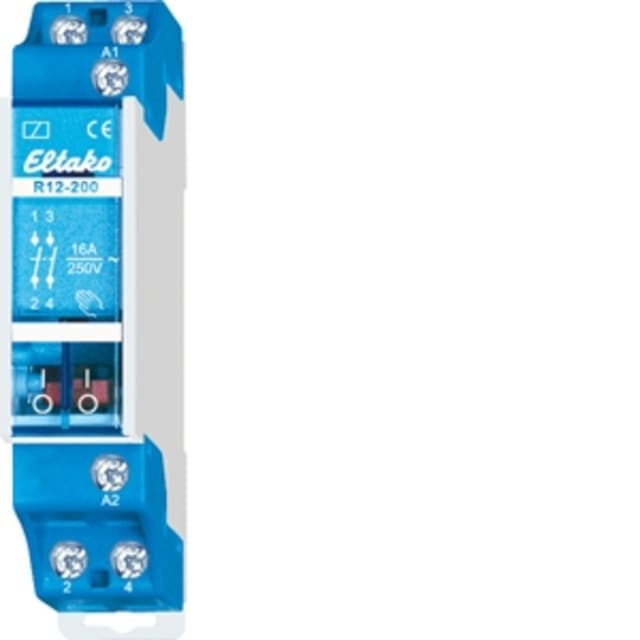

Relais électronique 2 NO 16A 24V R12-200-24V

Relais électronique modulaire 2 NO 16A pour commande en 24 V

Ce relais électronique 2 NO 16A 24V est conçu pour assurer une commande modulaire simple et efficace dans un tableau électrique. Avec ses deux contacts à fermeture, il permet de piloter deux circuits en sortie selon la logique de commande prévue. Son format compact d’une largeur d’un module facilite son intégration dans les ensembles de distribution et d’automatisme où l’optimisation de place est essentielle.

Configuration de contacts adaptée aux commandes de circuits

La présence de 2 contacts normalement ouverts convient parfaitement aux applications de commutation où les circuits doivent être alimentés uniquement à l’activation de la commande. Ce principe est particulièrement utile pour le pilotage d’éclairages, de charges techniques ou d’équipements auxiliaires. L’absence de contacts inverseurs et de contacts à ouverture simplifie le choix du produit pour les installations recherchant une fonction de fermeture directe, claire et sans ambiguïté.

Pouvoir de commutation 16 A pour usages courants en tableau

Avec un courant nominal de 16 A, ce relais électronique répond aux besoins fréquents de commande de charges en environnement résidentiel, tertiaire ou technique. Il accepte une charge maximale de lampe à incandescence de 2300 W ainsi qu’une charge maximale de lampe fluorescente de 2300 VA. En montage duo, la charge maximale sur lampe fluorescente reste de 2300 VA, tandis qu’en compensation parallèle, elle atteint 500 VA. Ces caractéristiques en font une solution pertinente pour la gestion de circuits d’éclairage et d’autres usages de commutation maîtrisés.

Commande en 24 V AC 50 Hz pour circuits de pilotage dédiés

La tension de commande 1 en 24 V AC 50 Hz permet l’intégration de ce relais dans des circuits de commande basse tension adaptés aux automatismes, aux organes de pilotage déportés ou à certaines logiques de gestion technique. La tension d’alimentation indiquée à 230 V complète cette architecture en dissociant la partie commande de la partie puissance, ce qui facilite l’organisation des fonctions dans le coffret et le tableau de répartition.

Montage sur barre DIN avec encombrement réduit

Prévu pour une pose sur barre DIN, ce relais modulaire s’installe facilement dans les coffrets et tableaux électriques standards. Sa largeur d’une unité de division permet de préserver de l’espace pour les autres appareillages modulaires, protections ou auxiliaires. Sa profondeur totale de 55 mm contribue à une intégration propre dans les enveloppes où la compacité et la lisibilité du câblage sont recherchées.

Comportement de coupure cohérent pour charges à cos phi 0,6

Le courant de coupure maximal de 10 A à cos phi 0,6 apporte une indication utile pour les charges présentant une composante inductive modérée. Cette donnée aide à orienter le choix du relais lorsque le circuit commandé ne se limite pas à une charge purement résistive. Elle permet de mieux dimensionner l’appareillage en fonction de l’usage réel et d’éviter les approximations au moment de l’intégration dans le tableau.

Un choix pertinent pour éclairage, automatismes et distribution modulaire

Ce relais électronique modulaire 24 V avec 2 contacts NO s’adresse aux installations nécessitant une commande nette, compacte et bien structurée dans le tableau. Il convient particulièrement aux circuits d’éclairage, aux fonctions de report ou de commande, ainsi qu’aux montages où la séparation entre commande et puissance est recherchée. Son format modulaire, sa commande 24 V AC et son calibre 16 A en font un composant pratique pour la constitution d’ensembles électriques organisés et lisibles.
