Relais électronique 1 contact NO 16A 24V R12-100

Relais électronique 1 contact NO 16A 24V R12-100

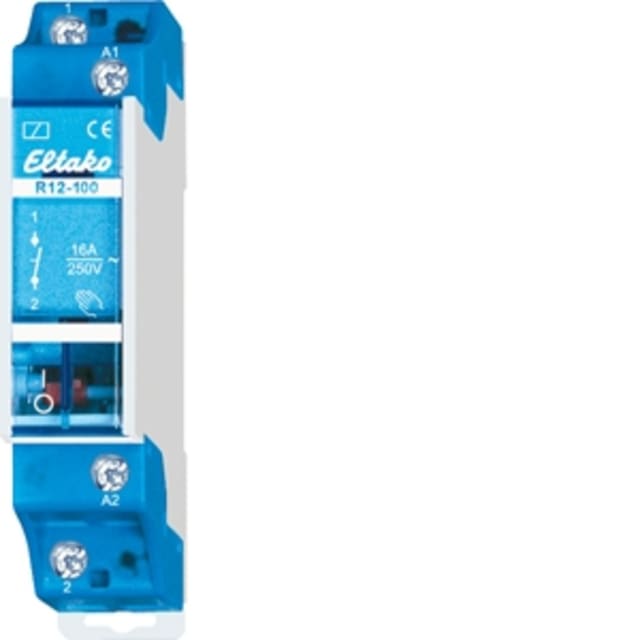

Le relais électronique R12-100 est une solution de commande compacte et fiable pour les installations électriques nécessitant un contact à fermeture normalement ouvert (NO) et une commande en 24 V AC. Conçu pour un montage sur barre DIN, il s’intègre facilement dans un tableau électrique de distribution ou d’automatisation, tout en occupant seulement 1 module.

Avec un courant nominal de 16 A, ce relais répond aux besoins de commutation courants dans les applications de contrôle, d’éclairage ou de pilotage d’équipements, dans le respect des caractéristiques de charge indiquées. Sa profondeur totale de 55 mm facilite une intégration rationnelle dans les coffrets où l’espace disponible est limité.

Les atouts de ce relais électronique

• 1 contact NO pour des fonctions de commande simples et lisibles.
• Commande 24 V AC à 50 Hz, adaptée aux circuits de pilotage courants.
• Montage sur rail DIN pour une mise en œuvre rapide dans les tableaux.
• Format 1 module pour optimiser la place dans les coffrets.
• Courant nominal 16 A pour les applications de commutation adaptées à cette plage.
• Références d’identification claires : R12-100-24V et 22100020.
• GTIN/EAN 4010312200438 pour sécuriser la compatibilité et le réassort.

Applications typiques

Ce relais électronique peut être utilisé dans de nombreuses fonctions de commande où l’on recherche un organe de commutation simple, compact et facile à intégrer. Il convient notamment pour :

• les tableaux électriques et coffrets de distribution,
• la commande d’éclairage, sous réserve du respect des charges admissibles,
• les automatismes simples en environnement tertiaire ou résidentiel,
• le report ou la commande d’un circuit via une tension de pilotage 24 V AC.

Caractéristiques techniques essentielles

• Courant nominal : 16 A
• Tension d’alimentation : 230 V AC
• Tension de commande 1 : 24 V AC
• Fréquence de la tension de commande : 50 Hz
• Nombre de contacts à fermeture : 1
• Nombre de contacts à ouverture : 0
• Nombre de contacts inverseurs : 0
• Type de montage : barre DIN
• Largeur : 1 unité de division
• Profondeur totale : 55 mm
• Charge max. lampe à incandescence : 2300 W
• Charge max. lampe fluorescente : 2300 VA
• Charge max. lampe fluorescente en duo : 2300 VA
• Charge max. lampe fluorescente en compensation parallèle : 500 VA
• Courant de coupure max. (cos phi = 0,6) : 10 A

Points de vigilance avant installation

Pour garantir un fonctionnement sûr et durable, il est important de vérifier la cohérence entre la commande, la charge à commuter et l’architecture du tableau. Les caractéristiques ci-dessus doivent être respectées, notamment pour les charges d’éclairage et les applications présentant un facteur de puissance spécifique.

• Vérifiez la compatibilité entre la commande 24 V AC et votre circuit de pilotage.
• Contrôlez la charge réelle à commuter, en particulier pour les lampes et les charges inductives.
• Assurez-vous de disposer de l’espace nécessaire dans le coffret pour un module 1 unité.
• Respectez les prescriptions de câblage et de protection de l’installation.

Pourquoi choisir ce relais pour votre tableau électrique ?

Le relais électronique R12-100 combine compacité, simplicité de câblage et identification précise. C’est un choix pertinent pour les installateurs et les professionnels qui recherchent un relais de commande standardisé, facile à intégrer dans un ensemble modulaire, avec une référence claire pour éviter toute erreur de commande.

Sa conception sur rail DIN et son format réduit en font une solution pratique pour les tableaux où chaque module compte. La présence d’un seul contact NO simplifie le schéma de commande et limite les ambiguïtés au montage.

Identification produit

• Produit : Relais électronique 1 contact NO 16A 24V R12-100
• Référence fabricant : R12-100-24V
• Référence commerciale : 22100020
• SKU : 3701412
• GTIN/EAN : 4010312200438
