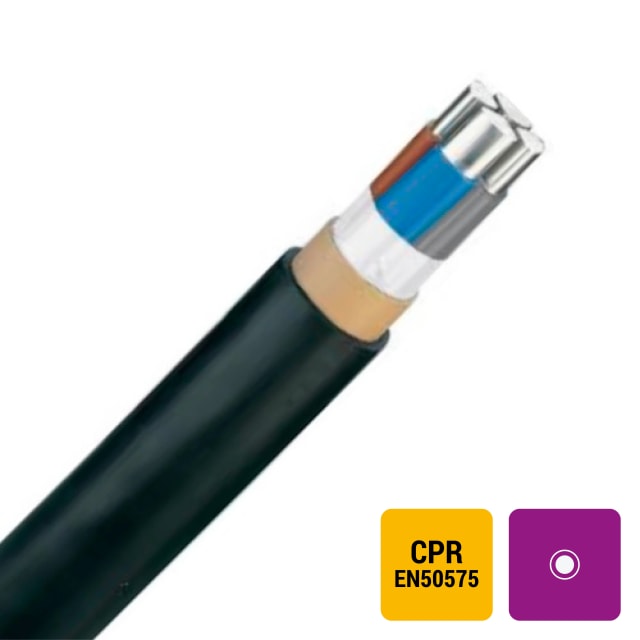

Câble énergie aluminium XLPE/PVC 1kV Eca 4X150 P028000

Câble énergie aluminium XLPE/PVC 1 kV pour réseaux de distribution et de raccordement

Le câble énergie aluminium XLPE/PVC 1kV Eca 4X150 de série EAXeVB est conçu pour les liaisons de distribution basse tension et les raccordements fixes nécessitant une forte section conductrice. Sa construction à 4 conducteurs de 150 mm² en aluminium permet d’acheminer l’énergie sur des installations où la maîtrise de l’encombrement, du poids linéaire et de la mise en œuvre compte autant que la capacité de transport. Il s’intègre naturellement dans les colonnes, caniveaux, gaines techniques et parcours de câblage dédiés à l’alimentation électrique.

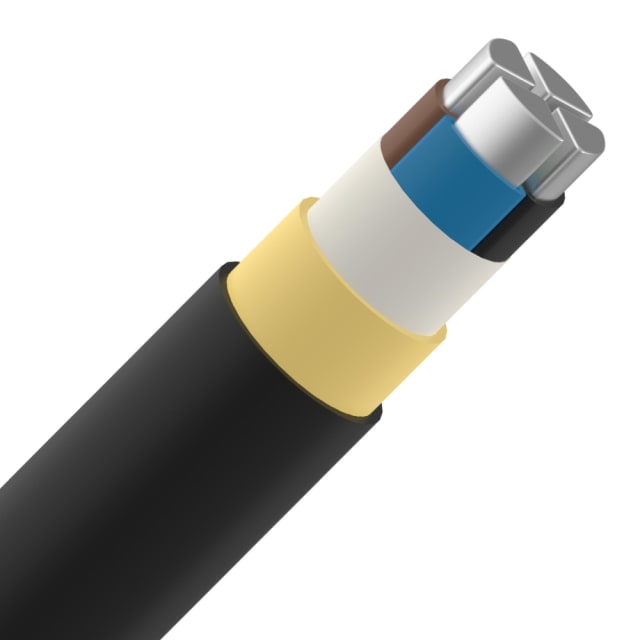

Âmes aluminium massives sectorales pour une section optimisée

Ce câble repose sur des conducteurs en aluminium nus, de classe 1 massive, avec forme sectorale. Cette géométrie permet de compacter l’ensemble du câble tout en conservant une section nominale élevée de 150 mm² par conducteur. Le résultat est un câble 4 conducteurs adapté aux besoins de puissance, avec un diamètre extérieur contenu d’environ 45 mm pour cette catégorie. L’identification par couleur facilite en outre le repérage des conducteurs lors du raccordement et des opérations de préparation.

Isolation XLPE et gaine PVC noire pour un usage en installation fixe

L’isolation des conducteurs en XLPE apporte une tenue thermique compatible avec une température maximale admissible du conducteur de 90 °C. La gaine extérieure en PVC noir protège l’ensemble et convient aux poses fixes en environnement technique. Cette association XLPE/PVC est particulièrement recherchée pour les câbles d’énergie 0,6/1 kV destinés aux alimentations principales, aux dérivations de puissance et aux installations de distribution où une structure robuste et lisible est attendue.

Ruban gonflant et étanchéité longitudinale pour limiter la propagation de l’humidité

La conception EAXeVB intègre une étanchéité longitudinale de l’écran par ruban gonflant. Cet élément est important lorsque le câble est installé sur des parcours exposés aux remontées d’humidité ou aux infiltrations longitudinales. En cas de pénétration d’eau, cette technologie aide à limiter sa progression à l’intérieur du câble, ce qui en fait une solution pertinente pour les cheminements enterrés, les conduits, les zones techniques et les installations où la continuité de la structure interne du câble doit être préservée.

Tension assignée 0,6/1 kV et réaction au feu Eca

Ce modèle est prévu pour une tension nominale Uo de 0,6 kV et U de 1 kV, ce qui correspond aux usages classiques des câbles d’énergie basse tension. Sa classe de réaction au feu Eca selon EN 13501-6 répond aux attentes de classification CPR pour ce type de câble. Cette information est essentielle pour sélectionner le bon produit dans un projet d’alimentation électrique, en cohérence avec les exigences documentaires et techniques du chantier.

Grand format de section pour alimentations principales et longues liaisons

Avec ses 4 conducteurs de 150 mm² et l’absence de conducteur de protection intégré, ce câble s’adresse aux configurations où le schéma de distribution prévoit des conducteurs actifs dédiés, avec gestion séparée de la protection si nécessaire. Son poids d’environ 2800 kg/km et sa livraison en longueur de bobine de 500 m en font un câble destiné aux installations structurées, aux colonnes montantes, aux raccordements d’armoires et aux liaisons de puissance où une grande longueur continue est un avantage pour limiter les jonctions.

Points de pose à anticiper pour une mise en œuvre maîtrisée

Pour la préparation du chantier, il faut tenir compte de son diamètre extérieur approximatif de 45 mm ainsi que de son rayon de courbure minimal de 12 fois le diamètre. Ces données sont utiles pour dimensionner correctement les passages, chemins de câble, réservations et rayons de tirage. Ce câble énergie aluminium XLPE/PVC 1kV 4X150 convient ainsi aux professionnels qui recherchent une solution de forte section, structurée pour la distribution électrique, avec une construction pensée pour les parcours fixes et les raccordements techniques exigeants.
