Câble d’énergie armé 0,6/1 kV pour installations fixes exposées

Le câble énergie armé XLPE/PVC 1kV 3×95+50 mm² EXAVB est conçu pour les alimentations basse tension fixes qui demandent à la fois une forte section de transport et une protection mécanique renforcée. Sa configuration 3 conducteurs de 95 mm² avec conducteur auxiliaire de 50 mm² répond aux besoins des liaisons de puissance où la robustesse du câble est aussi importante que sa capacité électrique. Sa construction ronde, sa gaine noire en PVC et son armure en feuillard acier en font une solution adaptée aux parcours exigeants, notamment lorsque le câble peut être soumis à des contraintes extérieures.

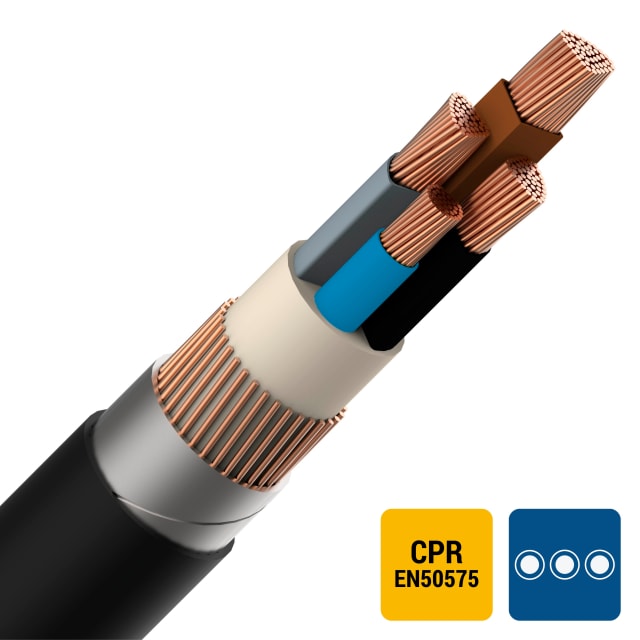

Construction XLPE/PVC avec conducteurs cuivre sectoraux

Ce modèle associe des âmes en cuivre nu de classe 2 câblée à une isolation principale en XLPE, aussi appelée PRC. Cette combinaison apporte une très bonne tenue thermique, avec une température maximale admissible du conducteur de 90 °C, tout en conservant une structure pensée pour les installations de distribution d’énergie. La forme sectorale des conducteurs permet d’optimiser l’encombrement global du câble, ce qui est particulièrement utile sur des sections élevées comme le 3×95+50 mm². Le repérage par couleur des conducteurs facilite également l’identification au moment du raccordement.

Armure acier pour les environnements avec risques de chocs mécaniques

L’un des atouts majeurs de ce câble EXAVB est son armure par feuillard en acier. Elle apporte une protection supplémentaire lorsque la liaison est installée dans des zones où le câble peut être exposé à des sollicitations mécaniques. Cette conception permet d’envisager son usage sur des parcours où un câble non armé serait moins pertinent. Pour un installateur, cela signifie une solution plus adaptée aux cheminements techniques, aux traversées sensibles et aux poses nécessitant une enveloppe plus résistante que celle d’un câble standard d’installation.

Pose en extérieur et en enterré avec gaine extérieure PVC noire

La gaine extérieure en PVC noir protège le câble sur toute sa longueur et s’intègre bien aux installations techniques de distribution. Le produit est prévu pour des conditions de pose comprises entre 5 et 60 °C, avec une plage de service statique de -15 à 60 °C. Son diamètre extérieur approximatif de 39 mm doit être pris en compte pour le dimensionnement des passages et accessoires. Avec un rayon de courbure minimal de 15 fois le diamètre, il convient de prévoir une mise en œuvre adaptée, surtout dans les chemins imposant des changements de direction sur grande section.

Classification CPR Cca s3 d2 a3 pour les exigences feu

Ce câble armé EXAVB bénéficie d’une classification de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Pour l’acheteur professionnel, cette donnée est essentielle lors du choix d’un câble d’énergie destiné à des bâtiments ou infrastructures où les performances au feu doivent être clairement identifiées. La classe Cca traduit un niveau de réaction au feu supérieur à celui des câbles d’entrée de gamme, tandis que les indices s3, d2 et a3 précisent respectivement le niveau de fumée, les gouttelettes enflammées et l’acidité des émissions. Cette lecture technique aide à sélectionner le bon câble en cohérence avec les contraintes du projet.

Configuration 3×95+50 mm² pensée pour la puissance et le conducteur auxiliaire

La composition 3×95+50 mm² associe trois conducteurs principaux de 95 mm² et un conducteur auxiliaire de 50 mm². Cette architecture convient aux liaisons d’énergie où l’on recherche une section principale importante, tout en intégrant un conducteur complémentaire distinct. L’absence de conducteur de protection intégré au sens classique doit être vérifiée au regard du schéma de l’installation et des besoins du chantier. Cette configuration intéresse particulièrement les applications de distribution, d’alimentation d’équipements ou de tableaux, lorsque la lecture précise de la composition du câble est déterminante au moment de la commande.

Caractéristiques pratiques pour le choix, la manutention et l’intégration

Avec un poids indicatif de 4280 kg/km, ce câble énergie armé demande une manutention cohérente avec son niveau de section. Cette donnée est utile pour anticiper le transport, le déroulage et l’organisation du chantier. La section importante, l’armure acier et la géométrie ronde participent à un produit destiné aux installations sérieuses de distribution électrique. Pour bien choisir ce câble EXAVB, il est pertinent de tenir compte simultanément de la tension nominale 0,6/1 kV, de la composition 3×95+50 mm², du diamètre extérieur, du rayon de courbure et de la classe CPR, afin d’obtenir une liaison parfaitement adaptée aux contraintes de pose et d’exploitation.
