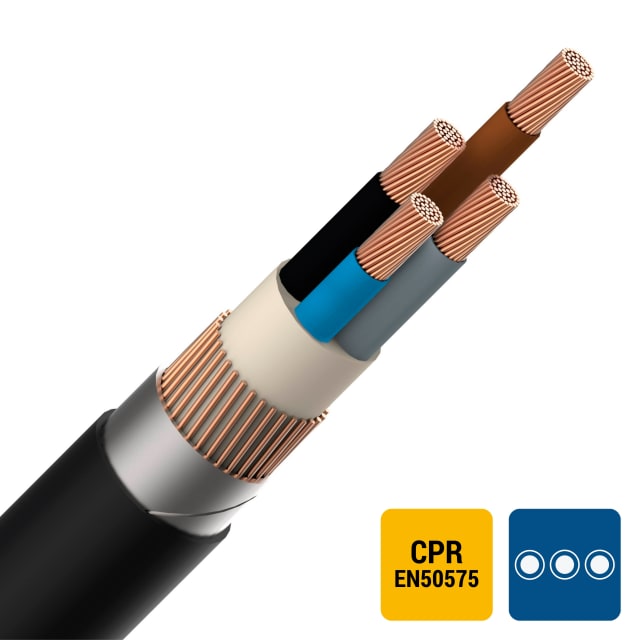

Câble d’énergie armé EXAVB XLPE/PVC 1kV 4x25mm²

Câble d’énergie armé 1kV pour alimentation fixe en 4 conducteurs

Le câble d’énergie armé EXAVB XLPE/PVC 1kV 4x25mm² est conçu pour les liaisons d’alimentation électrique fixes nécessitant une section importante et une protection mécanique renforcée. Sa configuration en 4 conducteurs de 25 mm² convient aux distributions de puissance en basse tension lorsque le conducteur de protection est géré séparément. Sa géométrie ronde facilite une mise en œuvre propre dans les cheminements prévus pour les câbles d’énergie armés.

Conducteurs cuivre classe 2 pour une bonne tenue en installation

Chaque âme est en cuivre nu, de forme ronde, avec une construction classe 2 câblée. Cette conception apporte un bon compromis entre tenue mécanique et aptitude au tirage sur chantier. La section nominale de 25 mm² permet de répondre aux besoins d’alimentation de circuits de puissance, tout en conservant une structure adaptée aux poses fixes en bâtiment technique, en infrastructure ou en environnement industriel.

Isolation XLPE et gaine PVC pour usage en distribution basse tension

L’isolation principale en polyéthylène réticulé XLPE autorise une température maximale admissible du conducteur de 90 °C, ce qui en fait une solution adaptée aux installations d’énergie soumises à des contraintes thermiques maîtrisées. La gaine extérieure en PVC noir protège le câble sur toute sa longueur et participe à sa bonne tenue en service statique, avec une plage d’utilisation annoncée de -15 à 60 °C.

Armure feuillard acier pour renforcer la protection mécanique

Ce câble EXAVB intègre une armure par feuillard en acier, utile lorsque l’installation exige une protection complémentaire contre les sollicitations mécaniques. Cette structure armée est particulièrement pertinente dans les parcours exposés, les passages techniques, les zones de circulation ou les installations où le câble doit conserver une enveloppe robuste entre le point de départ et le point d’alimentation.

Classification CPR Cca s3 d2 a3 pour les environnements exigeants

Le câble est classé Cca selon l’EN 13501-6, avec niveaux s3, d2 et a3 pour la production de fumée, les gouttelettes ou particules enflammées et l’acidité. Cette classification apporte une information claire pour les projets où le comportement au feu du câble fait partie des critères de sélection. L’identification des conducteurs par couleur, avec marquage selon HD 308 S2, facilite en parallèle le repérage lors du câblage et des opérations de raccordement.

Dimensions et contraintes de pose à prendre en compte

Avec un diamètre extérieur approximatif de 28 mm et un poids de 1695 kg/km, ce câble d’énergie armé 4×25 mm² doit être prévu avec des supports, accessoires et rayons de passage adaptés. Son rayon de courbure minimal est de 15 fois le diamètre, ce qui aide à préserver la structure interne pendant la pose. La température de pose recommandée de 5 à 60 °C constitue également un point important pour planifier l’installation dans de bonnes conditions.

Une solution adaptée aux réseaux 0,6/1 kV en pose fixe

Avec une tension nominale Uo de 0,6 kV et U de 1 kV, ce câble EXAVB XLPE/PVC armé répond aux besoins courants des réseaux de distribution basse tension en pose fixe. Il convient aux applications nécessitant un câble électrique armé de forte section, capable d’associer conducteurs cuivre, isolation XLPE, gaine PVC et protection mécanique par armure acier. Pour un projet demandant un câble 4×25 mm² noir, robuste et lisible au raccordement, cette configuration constitue un choix pertinent pour les alimentations d’énergie.
