Câble d’énergie EXAVB armé 1kV 3G2,5mm² Cca s3d2a3

Câble d’énergie armé 1kV pour alimentation basse tension

Le câble d’énergie EXAVB armé 1kV 3G2,5mm² Cca s3d2a3 est conçu pour les liaisons d’alimentation basse tension 0,6/1 kV lorsque l’installation demande une protection mécanique renforcée. Sa construction armée en fait une solution adaptée aux parcours exposés, là où un câble classique non armé serait moins pertinent. En section 3G2,5 mm², il convient aux circuits nécessitant trois conducteurs dont un conducteur de protection intégré, avec un repérage par couleur pour faciliter l’identification lors du raccordement.

Construction XLPE/PVC armée pour une pose plus sereine

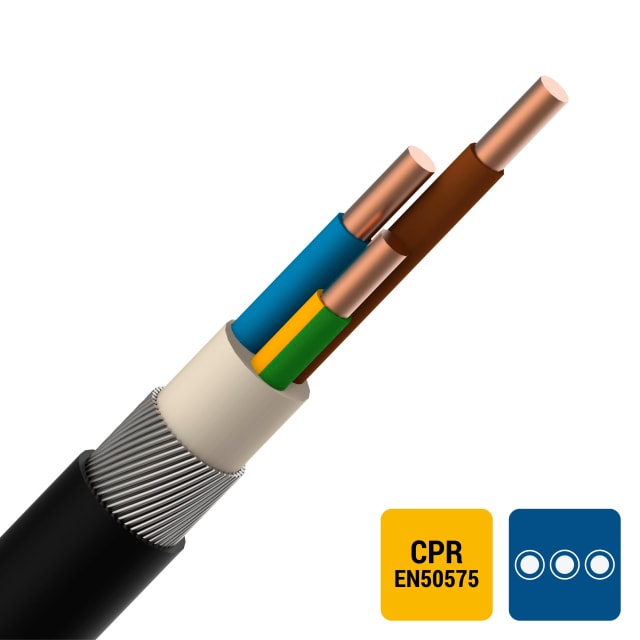

Ce câble EXAVB associe une âme en cuivre nu de classe 1 massive à une isolation principale en XLPE et à une gaine extérieure en PVC noir. L’armure en fils d’acier apporte une barrière mécanique supplémentaire, utile pour les cheminements où le câble peut être soumis à des contraintes extérieures. Sa géométrie ronde et son diamètre extérieur d’environ 15 mm permettent d’anticiper plus facilement le passage en gaine, en réservation ou sur support, tout en conservant une structure pensée pour les usages d’énergie.

Section 3G2,5 mm² avec conducteur de protection intégré

La configuration 3G2,5 mm² comprend trois conducteurs de 2,5 mm², dont un conducteur de protection. Cette composition est recherchée pour de nombreuses alimentations nécessitant une continuité de terre intégrée au câble. Le marquage des conducteurs selon HD 308 S2 et l’identification par couleur simplifient la lecture du câble sur chantier, limitent les risques d’erreur au câblage et rendent le produit plus pratique à intégrer dans une installation structurée.

Classe CPR Cca s3d2a3 pour les projets soumis aux exigences feu

Ce câble électrique EXAVB est classé Cca s3d2a3 selon EN 13501-6, avec conformité CPR EN 50575. Cette classification indique son comportement déclaré en réaction au feu, avec une classe Cca, un niveau s3 pour la production de fumée, d2 pour les gouttelettes ou particules enflammées et a3 pour l’acidité. Pour l’acheteur professionnel comme pour l’installateur, cette information est essentielle pour sélectionner un câble d’énergie armé cohérent avec les exigences documentaires du chantier et avec la nature du bâtiment ou du cheminement concerné.

Utilisation en environnements exposés et pose en extérieur ou en sol

La famille EXAVB armée est destinée aux installations basse tension présentant un risque de dommage mécanique. Elle est adaptée aux poses apparentes en extérieur, y compris en exposition directe au soleil, et peut également être posée directement en terre sans protection mécanique complémentaire lorsque le projet le prévoit. Cette polyvalence de mise en œuvre en fait un choix pertinent pour les alimentations entre bâtiments, les raccordements techniques extérieurs ou les liaisons fixes demandant une enveloppe robuste.

Contraintes de pose et de service à bien anticiper

Pour une installation conforme aux contraintes du produit, la température de pose est donnée pour une plage de 5 à 60 °C. En service statique, la plage annoncée s’étend de -15 à 60 °C, avec une température maximale admissible du conducteur de 90 °C. Le rayon de courbure minimal est de 15 fois le diamètre du câble, un point important à prendre en compte dans les virages serrés, les entrées de coffret, les traversées et les passages techniques afin de préserver la bonne tenue du câble lors de la mise en œuvre.

Un câble armé précis pour les besoins d’alimentation techniques

Avec son poids de 460 kg/km, sa structure cuivre massif, son isolation XLPE et sa gaine PVC noire, ce câble d’énergie EXAVB 3G2,5 mm² répond à une logique de sélection technique claire : alimenter en 1 kV des équipements ou tableaux avec un câble armé compact, repéré, protégé et compatible avec des environnements plus exigeants. Il constitue une réponse adaptée lorsque la priorité porte sur la présence d’une armure acier, d’un conducteur de protection intégré et d’une classification CPR Cca s3d2a3 clairement identifiée pour le chantier.
