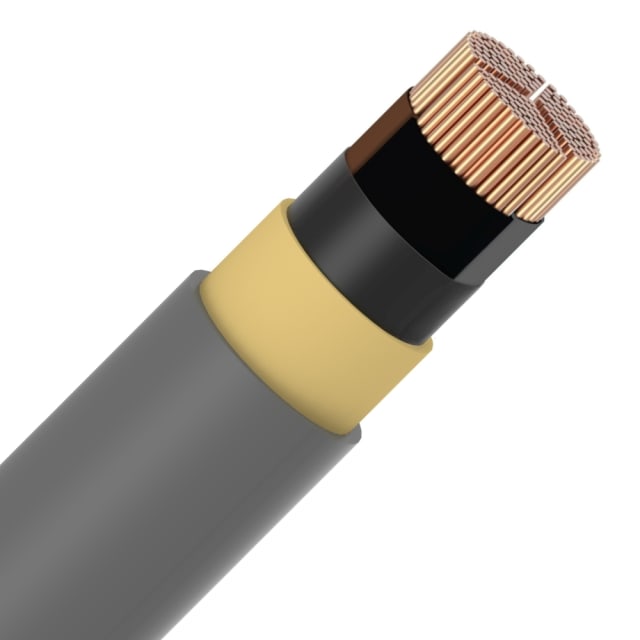

Câble d’installation XVB 3×120 mm² pour liaisons de puissance en 0,6/1 kV

Le câble d’installation XVB XLPE/PVC 3×120 mm² gris 1 kV est conçu pour les circuits de distribution et d’alimentation nécessitant une section élevée. Sa configuration 3 conducteurs sans conducteur de protection convient aux liaisons de puissance triphasées où un conducteur de terre séparé est prévu dans l’installation. Avec sa tension nominale Uo/U de 0,6/1 kV, il s’intègre dans les installations électriques fixes demandant une solution adaptée aux fortes intensités et aux parcours techniques exigeants.

Âmes cuivre classe 2 et forme sectorale pour une section importante mieux maîtrisée

Ce câble utilise des conducteurs en cuivre nu de classe 2, c’est-à-dire câblés, afin d’offrir un bon compromis entre tenue mécanique et facilité de mise en œuvre. La forme sectorale des âmes permet d’optimiser l’encombrement global sur une section nominale de 120 mm² par conducteur. Ce point est particulièrement utile pour les passages en cheminements techniques, goulottes, réservations ou traversées où le volume du câble doit rester cohérent avec la puissance transportée.

Isolation XLPE et gaine PVC : une structure adaptée à l’installation fixe

L’isolation principale en polyéthylène réticulé XLPE autorise une température maximale admissible du conducteur de 90 °C, ce qui en fait une construction adaptée aux usages d’installation fixes avec contraintes thermiques maîtrisées. La gaine extérieure en PVC gris protège l’ensemble et facilite l’identification visuelle du câble sur chantier ou en local technique. L’ensemble forme un câble rond d’environ 35 mm de diamètre, pensé pour les réseaux d’énergie basse tension nécessitant robustesse de structure et tenue régulière dans le temps en pose statique.

Classement CPR Cca s3 d2 a3 pour les environnements soumis à des exigences feu

Ce câble XVB appartient à la catégorie CPR Cca, avec classement s3 d2 a3 selon EN 13501-6. Ce marquage apporte une information claire pour les projets où le comportement au feu du câble doit être pris en compte dès la sélection produit. Pour l’installateur, cela permet de cibler directement une référence cohérente avec les cahiers techniques intégrant des exigences de réaction au feu, tout en conservant une construction XLPE/PVC classique dans l’univers du câble d’installation.

Pose et manutention : points utiles pour préparer le chantier

Avec un poids indicatif de 3700 kg/km, ce câble 3×120 mm² se destine à des installations préparées avec attention, notamment pour la manutention, le tirage et l’organisation du cheminement. Son rayon de courbure minimal est de 12 fois le diamètre extérieur, un repère important pour préserver la géométrie du câble lors de la pose. La température de pose recommandée s’étend de 0 à 60 °C, tandis que la plage de service statique est donnée de -15 à 60 °C. Ces valeurs aident à anticiper les conditions de chantier et à sécuriser la mise en œuvre sur des parcours techniques de forte section.

Identification simple des conducteurs et usage orienté distribution

L’identification des conducteurs par couleur facilite le repérage pendant le raccordement. L’absence de conducteur de protection intégré oriente clairement ce modèle vers des applications où la distribution de puissance est dissociée du circuit de protection, selon l’architecture retenue. Ce positionnement évite les ambiguïtés au moment de la commande et en fait une référence pertinente pour les tableaux, départs, armoires, colonnes montantes ou liaisons d’équipements lorsque trois conducteurs actifs de grande section sont nécessaires.

Un format pertinent pour les besoins précis au mètre

Cette déclinaison est indiquée avec une longueur de 1 m, ce qui la rend particulièrement intéressante pour les achats au métrage, les ajustements de chantier, les remplacements ciblés ou les préparations sur mesure. Pour les professionnels comme pour les acheteurs techniques, cela permet de commander la juste longueur de câble d’installation XVB 3×120 mm² sans surdimensionner inutilement l’approvisionnement, tout en conservant une lecture claire des caractéristiques essentielles : cuivre, XLPE, PVC, gaine grise, 3 conducteurs et 1 kV.
