Câble d’énergie armé EXAVB 1kV 3X120+70mm² Cca s3d2a3

Câble d’énergie armé EXAVB 1kV 3X120+70 mm² pour installations basse tension exigeantes

Ce câble d’énergie armé EXAVB 0,6/1 kV en configuration 3X120+70 mm² est conçu pour l’alimentation de réseaux basse tension lorsque la tenue mécanique du câble est un critère important. Sa construction avec conducteurs cuivre, isolation PRC/XLPE et gaine extérieure PVC noire répond aux usages d’alimentation fixes où l’on recherche un câble puissant, protégé et adapté aux environnements d’installation plus contraignants. Sa géométrie ronde facilite une mise en œuvre cohérente sur chantier et dans les cheminements techniques.

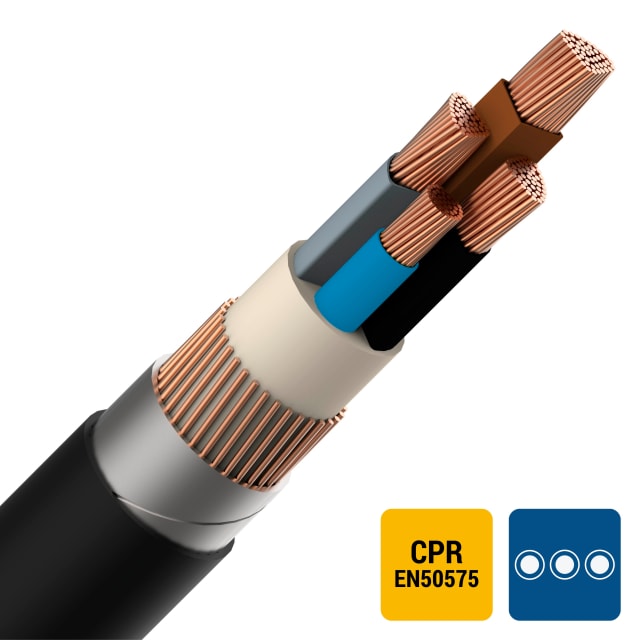

Construction XLPE/PVC armée pour une protection mécanique renforcée

La série EXAVB associe une âme en cuivre nu de classe 2 câblée à une isolation principale en polyéthylène réticulé (XLPE), reconnue pour sa tenue thermique en service. L’armure par feuillard acier avec renfort en acier apporte une protection mécanique adaptée aux poses exposées, notamment lorsque le câble peut subir des sollicitations extérieures. La gaine extérieure en PVC noir complète l’ensemble avec une finition conçue pour les installations fixes d’énergie.

Configuration 3 conducteurs de 120 mm² avec conducteur auxiliaire de 70 mm²

Cette version 3X120+70 mm² comprend 3 conducteurs principaux de 120 mm² et 1 conducteur auxiliaire de 70 mm². Les âmes sont de forme sectorale, un choix pertinent pour optimiser l’encombrement global sur ce niveau de section. L’identification des conducteurs se fait par couleur, avec marquage conforme HD 308 S2, ce qui aide à sécuriser le repérage lors du raccordement et des opérations de maintenance.

Classement feu Cca s3 d2 a3 pour les environnements où la réaction au feu compte

Ce câble EXAVB appartient à la classe de réaction au feu Cca selon EN 13501-6, avec classement complémentaire s3 d2 a3. Il constitue ainsi une solution adaptée lorsque le choix du câble doit intégrer les performances de comportement au feu en plus des caractéristiques électriques et mécaniques. Pour un projet tertiaire, industriel ou technique, cette classification permet de sélectionner une référence clairement identifiée sur le plan réglementaire du produit.

Pose enterrée ou en zones exposées avec armure et gaine noire

La construction armée de ce câble d’énergie EXAVB est pensée pour les installations où un câble standard non armé ne serait pas le plus approprié. Ce type de câble est utilisé pour des parcours fixes, y compris dans des contextes où une pose directe en sol ou une exposition à des contraintes mécaniques peut être envisagée selon les conditions du chantier et les règles de mise en œuvre retenues. Sa gaine noire participe aussi à son intégration dans les cheminements extérieurs ou techniques.

Dimensions, rayon de courbure et contraintes de mise en œuvre

Avec un diamètre extérieur approximatif de 44 mm et un poids de 5565 kg/km, ce câble appartient à une catégorie de forte section qui demande une préparation sérieuse de la manutention et du tirage. Le rayon de courbure minimal est de 15 fois le diamètre, un point essentiel à anticiper pour préserver la bonne tenue du câble dans les changements de direction, les entrées en coffret ou les passages en infrastructure. La température de pose annoncée de 5 à 60 °C doit également être prise en compte pour organiser l’installation dans de bonnes conditions.

Tenue thermique adaptée aux applications d’alimentation fixes

L’âme conductrice admet une température maximale de 90 °C, ce qui correspond au niveau attendu pour un câble à isolation XLPE destiné à la distribution d’énergie. En service statique, la plage de température indiquée de -15 à 60 °C permet d’envisager son emploi dans de nombreux environnements techniques fixes. Ce positionnement en fait un câble pertinent pour les alimentations de puissance, départs d’armoires, liaisons entre tableaux et réseaux de distribution basse tension nécessitant une section élevée.
