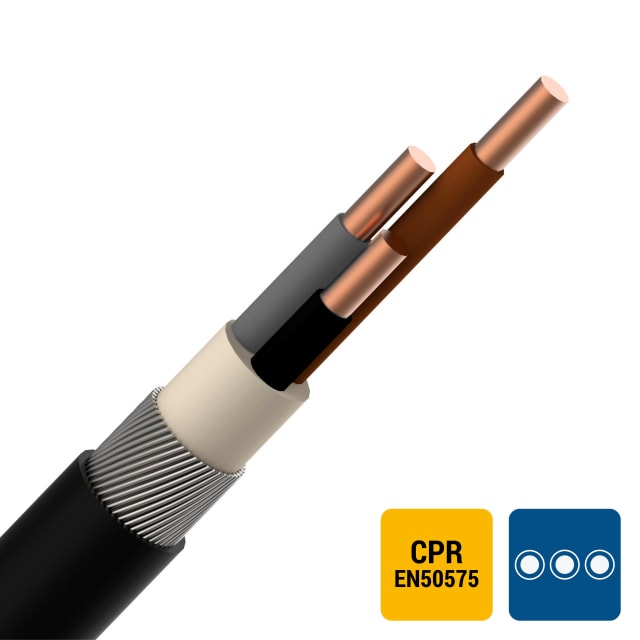

Câble d’énergie armé EXAVB XLPE/PVC 1kV 3x10mm²

Marque : ENERGIEKABEL Série : EXAVB SKU : 5428327 Réf. fabricant : EXAVB3X10-CCA B 1000

Câble d’énergie armé 1 kV en cuivre massif 3×10 mm², isolation XLPE et gaine PVC noire, armure acier, classement CPR Cca, adapté aux installations fixes exigeantes.

16.71€ HTVA

Par 1 mètre

158 en stock

158 en stock

Découpes souhaitées

Frais de coupe : 20.00€ HTVA par morceau.

Variantes du produit

Référence Produit Conducteurs Section Terre Disponibilité Prix HTVA
5428327 Réf. 5428327 Câble d'énergie armé EXAVB XLPE/PVC 1kV 3x10mm² Modèle sélectionné
Conducteurs
3
Section
10 mm²
Terre
non
3 10 mm² non En stock 16.71€ HTVA par 1 m En stock
5428320 Réf. 5428320 Câble d'énergie armé EXAVB XLPE/PVC 1kV 2x1,5mm²
Conducteurs
2
Section
1,5 mm²
Terre
non
2 1,5 mm² non En stock 4.55€ HTVA par 1 m En stock
5428321 Réf. 5428321 Câble énergie armé EXAVB XLPE/PVC 1kV 4x10mm²
Conducteurs
4
Section
10 mm²
Terre
non
4 10 mm² non En stock 20.58€ HTVA par m En stock
5428322 Réf. 5428322 Câble d'énergie armé EXAVB 1kV 4x16 mm² Cca s3d2a3
Conducteurs
4
Section
16 mm²
Terre
non
4 16 mm² non En stock 31.46€ HTVA par 1 m En stock
5428323 Réf. 5428323 Câble d'énergie armé EXAVB 1kV 2X2,5mm² Cca s3d2a3
Conducteurs
2
Section
2,5 mm²
Terre
non
2 2,5 mm² non En stock 5.25€ HTVA par m En stock
5428324 Réf. 5428324 Câble d'énergie armé EXAVB XLPE/PVC 1kV 2x4mm²
Conducteurs
2
Section
4 mm²
Terre
non
2 4 mm² non En stock 7.02€ HTVA par 1 m En stock
5428328 Réf. 5428328 Câble d'énergie armé EXAVB XLPE/PVC 1kV 3X16mm²
Conducteurs
3
Section
16 mm²
Terre
non
3 16 mm² non En stock 25.04€ HTVA par m En stock
5428329 Réf. 5428329 Câble d'énergie armé EXAVB XLPE/PVC 1kV 3x2,5 mm²
Conducteurs
3
Section
2,5 mm²
Terre
non
3 2,5 mm² non En stock 6.34€ HTVA par 1 m En stock
5428332 Réf. 5428332 Câble d'énergie armé EXAVB 1kV 3X25+16mm² Cca s3d2a3
Conducteurs
3
Section
25 mm²
Terre
non
3 25 mm² non En stock 42.02€ HTVA par m En stock
5428336 Réf. 5428336 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G10mm²
Conducteurs
4
Section
10 mm²
Terre
oui
4 10 mm² oui En stock 20.18€ HTVA par m En stock
5428337 Réf. 5428337 Câble d'énergie armé EXAVB 1kV 4G16 mm² Cca s3d2a3
Conducteurs
4
Section
16 mm²
Terre
oui
4 16 mm² oui En stock 30.98€ HTVA par m En stock
5428338 Réf. 5428338 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G2,5mm²
Conducteurs
4
Section
2,5 mm²
Terre
oui
4 2,5 mm² oui En stock 7.90€ HTVA par m En stock
5428339 Réf. 5428339 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G25mm²
Conducteurs
4
Section
25 mm²
Terre
oui
4 25 mm² oui En stock 45.85€ HTVA par m En stock
5428340 Réf. 5428340 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G4mm² Cca
Conducteurs
4
Section
4 mm²
Terre
oui
4 4 mm² oui En stock 10.69€ HTVA par m En stock
5428341 Réf. 5428341 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G6mm² Cca
Conducteurs
4
Section
6 mm²
Terre
oui
4 6 mm² oui En stock 13.74€ HTVA par 1 m En stock
5428342 Réf. 5428342 Câble d'énergie EXAVB armé XLPE/PVC 1kV 4x1,5mm² Cca
Conducteurs
4
Section
1,5 mm²
Terre
non
4 1,5 mm² non En stock 6.29€ HTVA par m En stock
5428343 Réf. 5428343 Câble énergie armé EXAVB XLPE/PVC 1kV 4x2,5mm² Cca
Conducteurs
4
Section
2,5 mm²
Terre
non
4 2,5 mm² non En stock 7.84€ HTVA par 1 m En stock
5428344 Réf. 5428344 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x25mm²
Conducteurs
4
Section
25 mm²
Terre
non
4 25 mm² non En stock 45.42€ HTVA par m En stock
5428345 Réf. 5428345 Câble d'énergie EXAVB armé XLPE/PVC 1kV 4x4 mm²
Conducteurs
4
Section
4 mm²
Terre
non
4 4 mm² non En stock 10.75€ HTVA par 1 m En stock
5428346 Réf. 5428346 Câble d'énergie EXAVB armé XLPE/PVC 1kV 4x6 mm²
Conducteurs
4
Section
6 mm²
Terre
non
4 6 mm² non En stock 13.81€ HTVA par m En stock
5428347 Réf. 5428347 Câble d'énergie EXAVB armé 1kV 3G2,5mm² Cca s3d2a3
Conducteurs
3
Section
2,5 mm²
Terre
oui
3 2,5 mm² oui En stock 6.60€ HTVA par m En stock
5428876 Réf. 5428876 Câble d'énergie armé EXAVB XLPE/PVC 1kV 3x95mm²
Conducteurs
3
Section
95 mm²
Terre
non
3 95 mm² non En stock 105.50€ HTVA par 1 m En stock
5428879 Réf. 5428879 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G120mm²
Conducteurs
4
Section
120 mm²
Terre
oui
4 120 mm² oui En stock 175.81€ HTVA par 1 m En stock
5428883 Réf. 5428883 Câble d'énergie armé EXAVB 1kV 4G35mm² Cca s3d2a3
Conducteurs
4
Section
35 mm²
Terre
oui
4 35 mm² oui En stock 56.12€ HTVA par 1 m En stock
5428884 Réf. 5428884 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G50mm² Cca
Conducteurs
4
Section
50 mm²
Terre
oui
4 50 mm² oui En stock 77.08€ HTVA par m En stock
5428885 Réf. 5428885 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4G70mm²
Conducteurs
4
Section
70 mm²
Terre
oui
4 70 mm² oui En stock 103.94€ HTVA par m En stock
5428886 Réf. 5428886 Câble d'énergie armé XLPE/PVC 1kV 4G95 mm² EXAVB
Conducteurs
4
Section
95 mm²
Terre
oui
4 95 mm² oui En stock 139.88€ HTVA par m En stock
5428887 Réf. 5428887 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x120 mm²
Conducteurs
4
Section
120 mm²
Terre
non
4 120 mm² non En stock 174.75€ HTVA par 1 m En stock
5428888 Réf. 5428888 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x150mm²
Conducteurs
4
Section
150 mm²
Terre
non
4 150 mm² non En stock 215.32€ HTVA par 1 m En stock
5428889 Réf. 5428889 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x185mm²
Conducteurs
4
Section
185 mm²
Terre
non
4 185 mm² non En stock 265.66€ HTVA par 1 m En stock
5428891 Réf. 5428891 Câble d'énergie armé EXAVB 1kV 4x35mm² Cca s3d2a3
Conducteurs
4
Section
35 mm²
Terre
non
4 35 mm² non En stock 56.72€ HTVA par 1 m En stock
5428892 Réf. 5428892 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x50mm²
Conducteurs
4
Section
50 mm²
Terre
non
4 50 mm² non En stock 77.36€ HTVA par 1 m En stock
5428893 Réf. 5428893 Câble d'énergie EXAVB armé XLPE/PVC 1kV 4x70mm²
Conducteurs
4
Section
70 mm²
Terre
non
4 70 mm² non En stock 102.66€ HTVA par 1 m En stock
5428894 Réf. 5428894 Câble d'énergie armé EXAVB XLPE/PVC 1kV 4x95mm²
Conducteurs
4
Section
95 mm²
Terre
non
4 95 mm² non En stock 139.88€ HTVA par m En stock
5763585 Réf. 5763585 Câble d’énergie armé 5G10 mm² 0,6/1 kV Cca
Conducteurs
5
Section
10 mm²
Terre
oui
5 10 mm² oui En stock 28.73€ HTVA par 1 m En stock
5882332 Réf. 5882332 Câble énergie armé 1 kV EXAV PRC/PVC 5G6 mm² N596000
Conducteurs
5
Section
6 mm²
Terre
oui
5 6 mm² oui En stock 19.10€ HTVA par 1 m En stock

Un câble d’énergie armé conçu pour les alimentations fixes en 1 kV

Le câble d’énergie armé EXAVB XLPE/PVC 1kV 3x10mm² est destiné aux installations fixes qui demandent une alimentation robuste et une bonne tenue mécanique. Sa construction en 3 conducteurs de 10 mm² convient aux liaisons de puissance en basse tension, avec une tension nominale de 0,6/1 kV. Son format rond facilite une intégration propre dans les cheminements techniques, tout en restant adapté aux environnements où le câble doit supporter des contraintes d’exploitation plus soutenues qu’un câble standard non armé.

Âme cuivre massive 10 mm² pour une section stable et une pose maîtrisée

Chaque conducteur est réalisé en cuivre nu avec âme massive de classe 1 et forme ronde. Cette configuration apporte une section bien définie, appréciée dans les installations fixes où la stabilité géométrique du câble compte autant que la continuité électrique. Avec 3 conducteurs identifiés par couleur selon le marquage HD 308 S2, le repérage lors du raccordement est plus direct. Ce modèle est livré sans conducteur de protection intégré, ce qui permet de répondre précisément aux configurations où la terre est gérée séparément.

Isolation XLPE et gaine PVC : une combinaison adaptée à l’énergie

L’isolation principale en XLPE apporte au câble une tenue thermique élevée, avec une température maximale admissible du conducteur de 90 °C. Cette conception favorise l’utilisation sur des circuits d’énergie soumis à des conditions de service exigeantes. La gaine extérieure en PVC noir protège l’ensemble du câble et contribue à une finition sobre, adaptée aux usages techniques en intérieur comme dans les cheminements protégés ou enterrés selon les règles de pose applicables au chantier.

Armure en fils d’acier pour les environnements exposés aux contraintes mécaniques

L’un des atouts majeurs de ce câble EXAVB 3x10mm² est son armure en fils d’acier. Ce renfort mécanique est particulièrement intéressant lorsque le câble chemine dans des zones où les risques d’écrasement, de choc ou de sollicitation extérieure sont plus présents. Cette structure armée aide à sécuriser le cheminement sur les installations industrielles, tertiaires ou techniques, tout en apportant une protection complémentaire face aux agressions mécaniques rencontrées lors de la pose ou en exploitation.

Classe CPR Cca pour les projets exigeant un câble mieux identifié au feu

Ce câble appartient à la classe de réaction au feu Cca selon EN 13501-6, avec classement s3, d2, a3. Pour l’installateur ou le bureau d’études, cette information permet de sélectionner plus facilement un câble cohérent avec les exigences documentaires du chantier. Dans une logique de conformité produit, cette classification CPR constitue un repère clair pour les projets où les caractéristiques de comportement au feu des câbles doivent être prises en compte dès la phase d’approvisionnement.

Dimensions, rayon de courbure et conditions de pose à anticiper

Le diamètre extérieur approximatif est de 19 mm, pour un poids indicatif de 845 kg/km. Son rayon de courbure minimal est de 15 fois le diamètre, un point important à anticiper dans les passages serrés, les changements de direction et les réservations techniques. La température de pose annoncée de 5 à 60 °C aide à planifier les interventions dans de bonnes conditions, tandis que la plage de service statique de -15 à 60 °C permet d’envisager une utilisation dans des contextes techniques variés.

Un choix pertinent pour les liaisons de puissance nécessitant protection et lisibilité technique

Avec sa construction armée, son isolation XLPE, sa gaine PVC noire et sa section 3×10 mm², ce câble d’énergie EXAVB répond bien aux besoins des professionnels recherchant un câble de puissance fixe avec protection mécanique renforcée. Il s’adresse aux installations où la lisibilité des caractéristiques compte autant que l’adéquation technique : alimentation d’équipements, liaisons entre tableaux, départs de puissance ou réseaux techniques nécessitant un câble armé 0,6/1 kV clairement identifié et simple à intégrer dans une sélection produit rigoureuse.

Documentation PDF

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurnu
Classe de construction de l'âmeClasse 1 = massive
Forme de l'âmerond
Nombre de conducteurs3
Section nominale du conducteur10 mm²
Avec conducteur de protectionnon
Spécification de l'isolation (principale) des filsPolyéthylène réticulé (PRC - XLPE)
Identification du conducteurcouleur
Marquage des conducteurs selon HD 308 S2oui
Armurefil
Matière de renfortacier
Matériau de gaine extérieurePolyvinylchloride (PVC)
Couleur de gaine extérieurenoir
Géométrie du câblerond
classe de réaction au feu selon EN 13501-6Cca
classe de production de fumée selon EN 13501-6s3 (production de fumée importante)
classe de gouttelettes/particules enflammées selon EN 13501-6d2 (gouttelettes / particules enflammées persistant> 10 s)
classe de production d'acide selon EN 13501-7a3
Tension nominale Uo0.6 kV
Tension nominale U1 kV
Poids845 kg/km
Diamètre extérieur approx.19 mm
Rayon de courbure min. (x * diamètre)15
Longueur rouleau/bobine1 m
Température max. admissible du conducteur90 °C
Température de pose5...60 °C
Température de service min./max., statique-15...60 °C
Product Carbon Footprint (CO2)Estimation Sonepar

Produits de la même série que le produit consulté

Ce câble EXAVB 3x10 mm² peut-il être posé en extérieur ou enterré ?

Oui, ce type de câble armé est prévu pour des installations fixes, notamment en souterrain ou en environnement exposé, à condition de respecter la pose adaptée, la protection mécanique requise et les règles de mise en œuvre du chantier.

Faut-il un conducteur de protection séparé avec ce câble ?

Non, ce modèle est en 3 conducteurs sans conducteur de protection intégré. Il faut donc vérifier si le circuit nécessite un conducteur de terre distinct selon l’installation.

Comment identifier les conducteurs lors du raccordement ?

Les conducteurs sont repérés par couleur et conformes au marquage selon HD 308 S2. Cela facilite le raccordement, mais il faut toujours contrôler le repérage avant branchement.

Quel rayon de courbure faut-il prévoir à la pose ?

Le rayon de courbure minimal est de 15 fois le diamètre du câble. En pratique, il faut prévoir suffisamment d’espace pour éviter de forcer le câble lors du cheminement et du raccordement.

Quelles sont les précautions de pose pour ce câble armé ?

La pose doit être réalisée entre 5 °C et 60 °C. Il faut aussi éviter les contraintes excessives, respecter le diamètre extérieur d’environ 19 mm et manipuler la bobine en tenant compte de son poids élevé.

Quelle température de service faut-il respecter en utilisation ?

En service statique, la plage indiquée est de -15 °C à 60 °C, avec une température maximale admissible du conducteur de 90 °C. Il faut donc rester dans ces limites lors de l’exploitation du câble.
