Câble d’énergie armé EXAVB 1kV 2X2,5mm² Cca s3d2a3

Câble d’énergie armé EXAVB 1kV 2X2,5 mm² pour alimentation basse tension

Le câble d’énergie armé EXAVB 1kV 2X2,5 mm² est conçu pour les liaisons d’alimentation basse tension nécessitant une protection mécanique renforcée. Sa structure à 2 conducteurs cuivre massifs de 2,5 mm² convient aux circuits de puissance sans conducteur de protection intégré, avec une tension nominale de 0,6/1 kV. Son format rond et sa gaine extérieure noire facilitent son intégration dans les installations fixes où la robustesse du câble et la tenue dans le temps de la ligne sont des critères importants.

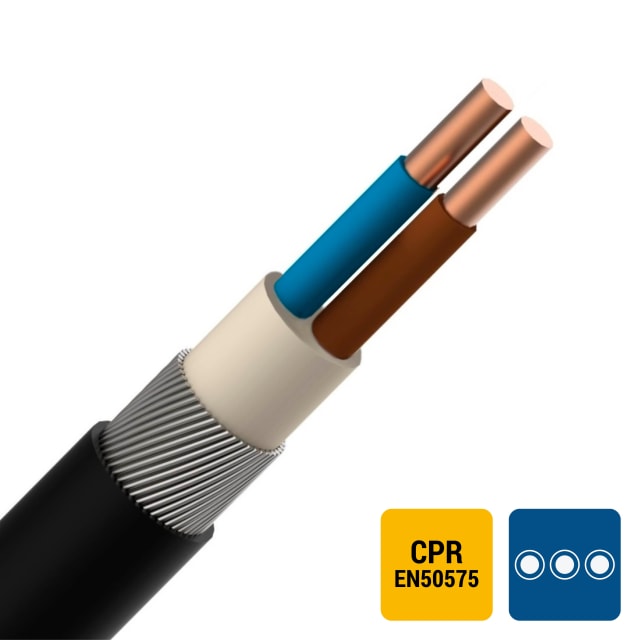

Construction XLPE/PVC avec armure acier pour une pose protégée

Ce câble EXAVB associe une âme en cuivre nu de classe 1 massive à une isolation principale en polyéthylène réticulé (XLPE), complétée par une gaine extérieure en PVC. L’ensemble est renforcé par une armure en fils d’acier, particulièrement adaptée lorsque le câble doit être protégé contre les contraintes mécaniques extérieures. Cette conception armée est pertinente pour les cheminements fixes où l’on recherche un câble d’énergie capable d’encaisser des conditions de pose plus exigeantes qu’un câble non armé.

Section 2 x 2,5 mm² avec repérage clair des conducteurs

Avec ses 2 conducteurs de section nominale 2,5 mm², ce câble répond aux besoins de nombreuses alimentations monophasées ou liaisons techniques ne nécessitant pas de conducteur de protection incorporé. Les conducteurs sont identifiés par couleur, avec marquage selon HD 308 S2, ce qui simplifie le raccordement et limite les erreurs lors de l’installation. La forme ronde des âmes massives favorise également une géométrie régulière du câble, utile pour une mise en œuvre propre dans les parcours définis.

Classe CPR Cca s3 d2 a3 pour les exigences de réaction au feu

Ce câble armé EXAVB est classé Cca s3 d2 a3 selon l’EN 13501-6, avec conformité CPR EN 50575. Cette classification permet de sélectionner le bon câble lorsque le comportement au feu fait partie des critères de choix du chantier. La classe Cca indique le niveau de réaction au feu du câble, tandis que les indices s3, d2 et a3 précisent respectivement la production de fumée, les gouttelettes ou particules enflammées et la production d’acidité. Pour un achat technique, cette information est essentielle afin d’orienter le choix vers une référence clairement identifiée pour les environnements où la classification CPR doit être prise en compte.

Tenue électrique et thermique adaptée aux installations fixes

Prévu pour une tension nominale Uo/U de 0,6/1 kV, ce câble d’énergie convient aux réseaux basse tension fixes. Son conducteur peut admettre une température maximale de 90 °C, tandis que la température de pose annoncée est de 5 à 60 °C. En service statique, la plage de température s’étend de -15 à 60 °C. Ces caractéristiques en font une solution adaptée aux installations permanentes où la stabilité des performances électriques et thermiques doit être conservée dans des conditions d’exploitation courantes.

Dimensions à connaître pour préparer le passage et la mise en œuvre

Le diamètre extérieur approximatif de 14,5 mm doit être pris en compte pour le dimensionnement des cheminements, traversées et accessoires de passage. Le rayon de courbure minimal est de 15 fois le diamètre du câble, un point important pour préserver l’intégrité de l’armure, de l’isolation XLPE et de la gaine PVC lors de la pose. Avec un poids indicatif de 415 kg/km, ce câble présente une constitution dense et protectrice, cohérente avec son architecture armée destinée aux installations fixes plus exposées.

Un câble EXAVB pensé pour les parcours où la protection mécanique compte

Le principal intérêt de ce câble d’énergie armé 2X2,5 mm² réside dans l’association d’une isolation XLPE, d’une gaine PVC et d’une armure en acier au sein d’un même câble d’alimentation. Il s’adresse aux professionnels et aux acheteurs techniques qui recherchent une référence EXAVB compacte, clairement classée CPR Cca s3d2a3, et adaptée aux liaisons fixes 1 kV nécessitant à la fois performance électrique, repérage simple des conducteurs et résistance mécanique accrue sur le parcours du câble.
