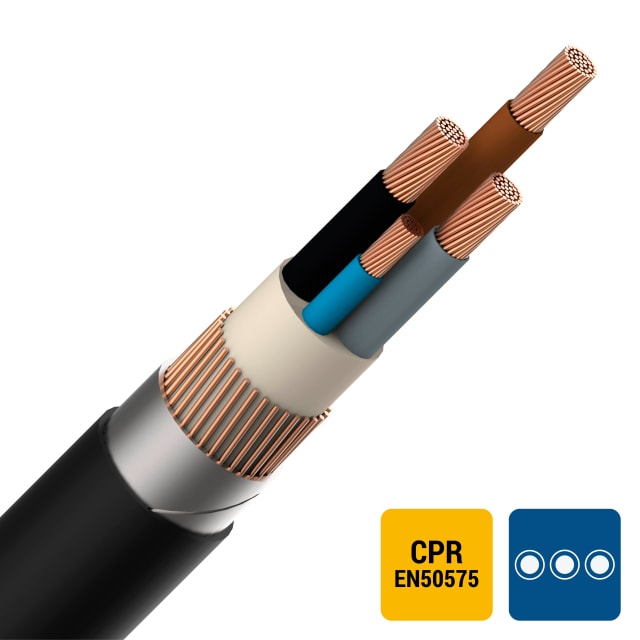

Câble d’énergie armé EXAVB 1kV 3X25+16mm² Cca s3d2a3

Câble d’énergie armé EXAVB 1kV 3X25+16 mm² pour alimentation électrique basse tension

Le câble d’énergie armé EXAVB 1kV 3X25+16 mm² Cca s3d2a3 est conçu pour les liaisons de puissance en basse tension lorsque l’installation demande à la fois une section importante, une bonne tenue mécanique et une gaine adaptée aux environnements techniques. Sa configuration en 3 conducteurs de 25 mm² avec conducteur auxiliaire de 16 mm² répond aux besoins des alimentations d’équipements, tableaux, coffrets et distributions fixes nécessitant un câble robuste et clairement identifiable.

Conducteurs cuivre classe 2 et isolation XLPE pour un usage intensif

Ce câble EXAVB utilise des âmes en cuivre nu de classe 2 câblée, avec une forme ronde favorable à une mise en œuvre soignée sur les parcours fixes. L’isolation principale en XLPE permet une température admissible du conducteur jusqu’à 90 °C, ce qui en fait une solution pertinente pour les circuits de puissance soumis à des contraintes thermiques maîtrisées. Le marquage couleur des conducteurs selon HD 308 S2 facilite l’identification lors du raccordement et contribue à une installation plus lisible.

Armure par feuillard acier pour une protection mécanique renforcée

L’un des atouts majeurs de ce câble armé réside dans sa protection par feuillard acier. Cette construction renforce le câble contre les agressions mécaniques rencontrées sur des cheminements techniques, en traversée ou dans des zones où le câble doit supporter des sollicitations plus exigeantes qu’un câble non armé. La gaine extérieure noire en PVC complète cet ensemble avec une enveloppe résistante, adaptée aux installations fixes où la protection du circuit est un critère de choix déterminant.

Composition 3X25+16 mm² adaptée aux liaisons de puissance avec conducteur auxiliaire

Sa composition 3X25+16 mm² correspond à trois conducteurs principaux de 25 mm² associés à un conducteur auxiliaire de 16 mm². Cette architecture permet de répondre à des schémas d’alimentation nécessitant une section principale homogène et un conducteur supplémentaire dédié à des usages techniques spécifiques selon le montage retenu. L’absence de conducteur de protection intégré doit être prise en compte dès la phase de sélection afin de garantir la parfaite adéquation avec le mode de pose et l’architecture électrique prévus.

Classement CPR Cca s3 d2 a3 pour les installations soumises à exigence de réaction au feu

Ce câble appartient à la classe de réaction au feu Cca selon EN 13501-6, avec classement complémentaire s3 d2 a3. Il convient donc aux projets où le choix du câble doit intégrer les exigences de comportement au feu du produit. Cette désignation indique un niveau de performance CPR clairement défini pour la réaction au feu, la production de fumée, les gouttelettes enflammées et l’acidité des effluents. Pour l’acheteur professionnel, cette information est essentielle pour sélectionner un câble conforme au cahier des charges du chantier sans confusion entre variantes.

Dimensions et contraintes de pose à anticiper sur chantier

Avec un diamètre extérieur d’environ 27 mm et un poids de 1580 kg/km, ce câble d’énergie armé EXAVB est destiné à des installations où le dimensionnement du passage, du supportage et de la manutention doit être anticipé. Son rayon de courbure minimal de 15 fois le diamètre extérieur aide à préserver la structure du câble lors de la pose. La température de pose indiquée de 5 à 60 °C et sa plage de service statique de -15 à 60 °C permettent d’évaluer précisément sa compatibilité avec les conditions d’installation et d’exploitation prévues.

Un choix pertinent pour tableaux, distributions et raccordements fixes exigeants

Grâce à sa tension nominale Uo/U de 0,6/1 kV, à son isolation XLPE et à son armure acier, ce câble EXAVB 3X25+16 mm² s’intègre naturellement dans les applications de distribution d’énergie, d’alimentation d’armoires électriques, de coffrets de puissance et de raccordements fixes nécessitant un câble armé. Sa géométrie ronde facilite une pose régulière, tandis que sa construction technique en fait une solution adaptée lorsque la protection mécanique, la tenue électrique et la lisibilité des caractéristiques CPR sont des critères de sélection prioritaires.
