Relais d’interface monostable 1NO 12A 230V AC – 133182304300

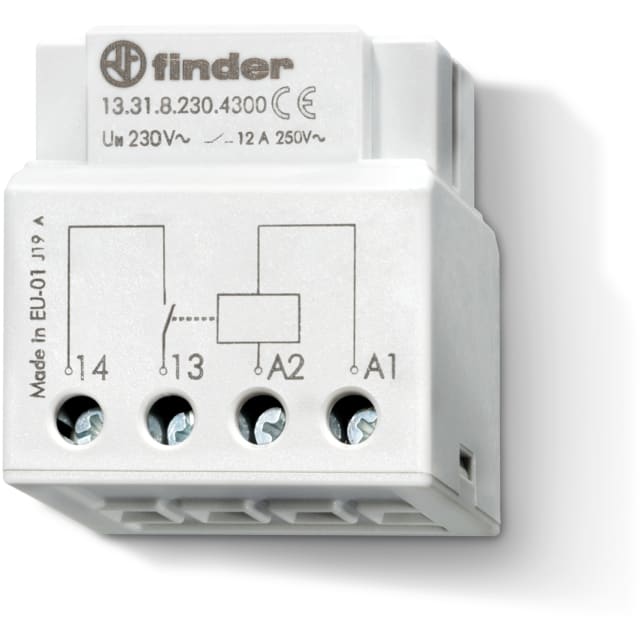

Relais électronique Finder 13.31 encastrable

Le Finder 13.31.8.230.4300 est un relais électronique monostable conçu pour un montage encastré, notamment dans une boîte de dérivation ou derrière un appareillage compatible. Il commande un circuit au moyen d’un contact normalement ouvert. Son format permet d’ajouter une fonction de relais sans occuper un module sur rail DIN.

Commande alimentée en 230 V AC

Cette variante fonctionne sous une tension de commande de 230 V AC à 50 ou 60 Hz. Elle doit être alimentée par un circuit adapté et protégée conformément à l’installation. Le câblage doit distinguer clairement les bornes d’alimentation et de contact afin d’éviter tout raccordement incorrect.

Contact normalement ouvert de 12 ampères

Le relais comporte un contact NO donné pour 12 A dans les conditions assignées par Finder. Le suffixe 4300 correspond notamment à un contact en alliage AgSnO₂ adapté aux charges prévues par cette version. La puissance réellement commutable dépend du type de récepteur et de son courant d’appel.

Fonctionnement monostable précis

Contrairement à un télérupteur bistable, le 13.31 est un relais monostable : son état de sortie suit la commande définie par son schéma de raccordement. Il convient donc aux fonctions nécessitant une commutation maintenue par le signal de commande, sans mémorisation mécanique de la dernière impulsion reçue.

Installation dans une boîte suffisamment dimensionnée

Le module doit être câblé hors tension et placé dans une enveloppe offrant le volume, l’isolation et la dissipation nécessaires. Finder indique une dissipation d’environ 0,4 W à vide et 1,6 W à charge nominale. Après montage, vérifiez le serrage, l’absence d’échauffement et le fonctionnement de la commande.
