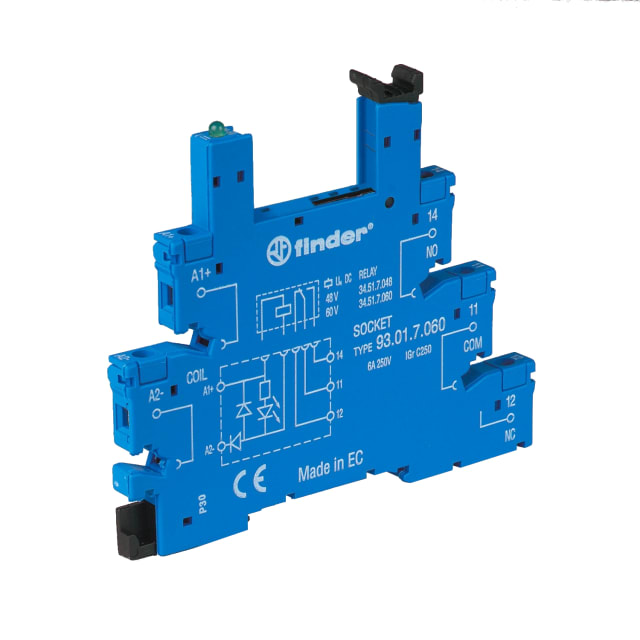

Support relais rail DIN série 34 bleu 6,2 mm 93017024

Support relais rail DIN série 34 bleu 6,2 mm pour implantation compacte

Ce support relais rail DIN série 34 bleu 6,2 mm est conçu pour l’intégration de relais industriels dans les coffrets et armoires où la compacité compte. Son format étroit de 6,2 mm permet d’optimiser l’occupation du rail DIN 35 mm tout en conservant une implantation propre et lisible. Il convient particulièrement aux montages d’interface, aux automatismes, aux signalisations et aux commandes nécessitant un encombrement réduit.

Compatibilité dédiée aux relais de la série 34

Ce socle est prévu pour les relais de la série 34 avec configuration 5 broches. Cette compatibilité ciblée facilite l’identification du bon support lors d’un remplacement, d’une maintenance ou d’une création de tableau. Pour l’installateur, cela limite les risques d’erreur de sélection et permet de constituer un ensemble cohérent entre relais enfichable et support de raccordement.

Raccordement à vis pratique pour le câblage en armoire

Le raccordement électrique à vis apporte une connexion adaptée aux environnements de câblage industriel et tertiaire technique. Ce principe de connexion est apprécié pour sa mise en œuvre simple, notamment lors des opérations de repérage, de contrôle et de reprise de câblage. Sur ce modèle, le bornier est pensé pour un montage ordonné, avec une lecture claire des points de connexion lors de l’installation ou de la maintenance.

Circuit intégré de protection bobine et de signalisation

Ce support intègre un circuit de protection de bobine ainsi qu’une fonction de signalisation, un avantage utile pour les montages de commande en courant continu 24 V. Cette intégration évite d’ajouter séparément certains accessoires sur le tableau et contribue à simplifier l’assemblage de l’interface relais. Dans une logique de maintenance, la visualisation d’état et la protection associée rendent l’ensemble plus fonctionnel dans les applications de pilotage.

Montage sur rail DIN 35 mm avec manipulation facilitée

Prévu pour une fixation sur rail DIN 35 mm, ce support s’intègre facilement dans les coffrets normalisés. Son étrier plastique d’extraction facilite le retrait du relais lors des interventions, sans compliquer l’accès dans les rangées serrées. C’est un point particulièrement utile pour les tableaux où les relais sont amenés à être remplacés ou contrôlés périodiquement.

Dimensions adaptées aux tableaux électriques compacts

Avec une largeur de 6,2 mm, une hauteur de 87,9 mm et une profondeur de 75,6 mm, ce support répond bien aux contraintes d’intégration dans les enveloppes où chaque millimètre compte. Son profil fin favorise l’alignement de plusieurs relais sur une même longueur de rail, tout en laissant une implantation cohérente pour le câblage et le repérage. Cette géométrie en fait une solution pertinente pour les armoires de commande denses.

Un socle relais pensé pour les interfaces et automatismes

Ce support relais industriel est adapté aux applications d’interface entre automatismes, commandes, reports d’état et circuits auxiliaires. Sa capacité nominale de 6 A sous 250 V permet de l’employer dans de nombreux montages de relais enfichables de commande. Sa version bleue aide aussi à différencier visuellement certaines fonctions dans l’armoire, ce qui peut améliorer la lisibilité globale du tableau lors du câblage et de l’exploitation.
