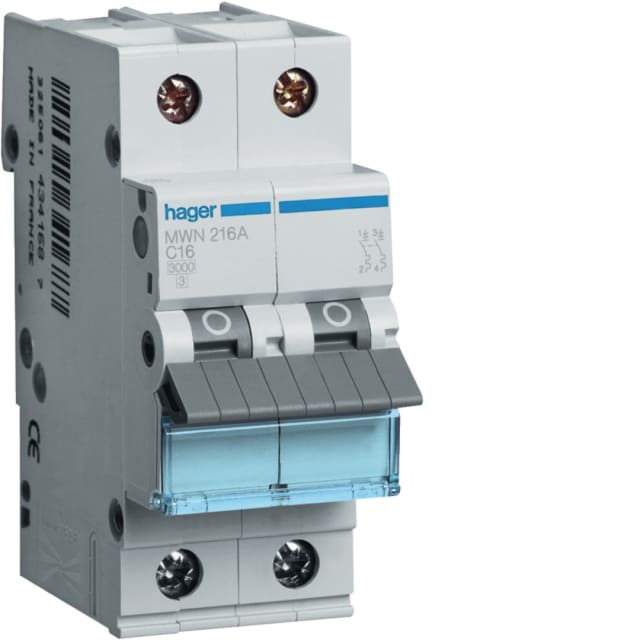

Disjoncteur bipolaire courbe C 16A 3kA 2 modules MWN216A

Disjoncteur bipolaire 16A pour la protection de deux pôles en tableau

Ce disjoncteur bipolaire courbe C 16A en 2 modules est conçu pour protéger efficacement un circuit en coupant simultanément les deux pôles protégés. Son format modulaire facilite l’intégration dans un tableau électrique, tout en apportant une solution claire pour les circuits nécessitant une protection bipolaire en courant alternatif jusqu’à 400 V. Avec un calibre de 16 A, il convient aux usages courants nécessitant une protection contre les surcharges et les courts-circuits.

Courbe C 16A : un choix adapté aux circuits avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits pouvant présenter un courant d’appel au démarrage, comme certains équipements électroménagers, petits moteurs ou appareils techniques. Elle permet d’éviter les déclenchements intempestifs au démarrage tout en conservant une protection adaptée en cas de défaut. Le calibre 16 A en fait une solution cohérente pour de nombreux départs terminaux en environnement résidentiel ou tertiaire léger.

Pouvoir de coupure 3 kA et limitation d’énergie de classe 3

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire est dimensionné pour interrompre un défaut de court-circuit dans les conditions prévues par sa catégorie d’emploi. Sa classe de limitation énergétique 3 constitue un point important pour réduire l’énergie laissée passer lors d’un défaut, ce qui contribue à mieux préserver les conducteurs et les appareillages situés en aval.

Format 2 modules pour une intégration simple dans le coffret

Sa largeur de 2 modules permet une implantation propre sur rail dans les tableaux de distribution où l’optimisation de l’espace reste essentielle. Sa profondeur totale de 70 mm favorise une mise en place compatible avec de nombreux coffrets modulaires. Ce format compact simplifie également le repérage des départs et la lecture du tableau lors des opérations de câblage ou de maintenance.

Raccordement pratique pour conducteurs souples et rigides

Ce modèle accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui apporte de la souplesse au moment du raccordement selon la nature du câblage utilisé. Cette plage de connexion permet de l’intégrer aussi bien dans des configurations standards que dans des tableaux nécessitant une adaptation précise des sections. L’appareil protège 2 pôles et ne prévoit pas de conducteur neutre à connexion dédiée, ce qui aide à bien identifier son usage au moment du choix.

Caractéristiques électriques adaptées aux tableaux en courant alternatif

Ce disjoncteur fonctionne en AC sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des données importantes pour apprécier son comportement dans l’environnement électrique du tableau. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage dans les enveloppes et armoires prévues pour la distribution modulaire.

Un appareillage pensé pour les conditions d’installation courantes

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé dans un coffret ou une enveloppe adaptée. Il peut fonctionner dans une large plage de température ambiante, de -25 à 70 °C, ce qui le rend pertinent pour de nombreuses conditions d’exploitation. Sa puissance dissipée de 4,41 W est également à prendre en compte lors du dimensionnement thermique du tableau, en particulier dans les ensembles modulaires compacts.
