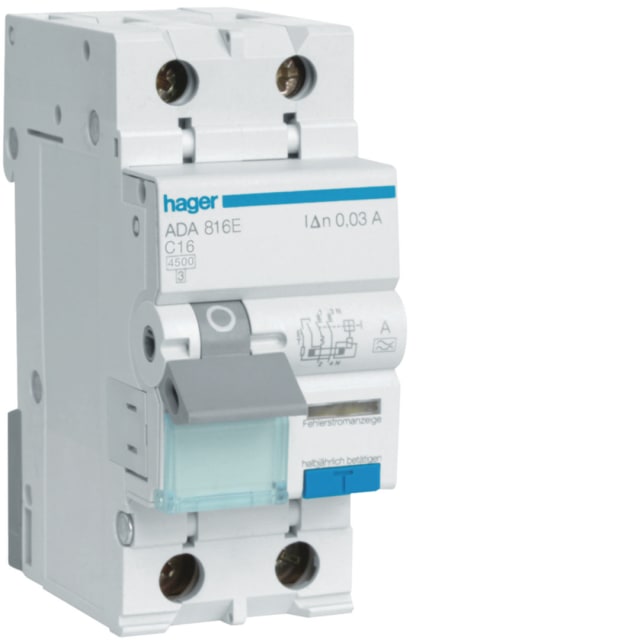

Disjoncteur différentiel 16A 30mA type A 1P+N ADA816E

Disjoncteur différentiel 16A 30mA type A 1P+N pour protection combinée

Ce disjoncteur différentiel 1P+N 16A 30mA type A réunit dans un format compact la protection différentielle des personnes et la protection magnétothermique du circuit. Il convient pour détecter les défauts d’isolement, les surcharges et les courts-circuits sur un départ monophasé, tout en conservant un encombrement réduit de 2 modules au tableau. Sa configuration 1 pôle protégé + neutre raccordé en fait une solution claire et efficace pour les circuits nécessitant une coupure adaptée et une lecture simple dans l’armoire électrique.

Sensibilité 30 mA type A adaptée aux usages courants

Avec une sensibilité différentielle de 30 mA, cet appareil assure une protection complémentaire des personnes contre les courants de défaut. Le type A permet la détection des courants différentiels alternatifs et des courants continus pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements courants comportant de l’électronique. C’est un choix cohérent lorsqu’il faut associer protection des personnes et compatibilité avec des usages domestiques ou tertiaires standards sur réseau AC 240 V en 50 Hz.

Calibre 16 A courbe C pour circuits monophasés

Son courant nominal de 16 A convient aux départs qui demandent un calibre intermédiaire bien adapté à de nombreux usages. La courbe de déclenchement C autorise le passage des appels de courant modérés au démarrage tout en conservant une protection efficace contre les surintensités. Ce profil est particulièrement recherché dans les tableaux où l’on souhaite combiner sécurité, sélectivité d’usage et encombrement maîtrisé, sans multiplier les appareils séparés.

Pouvoir de coupure et tenue électrique pour tableau de distribution

Ce modèle dispose d’un pouvoir de coupure nominal de 4,5 kA selon EN 61009-1 et d’une puissance de coupure mesurée à 6 kA selon IEC 60947-2. Il intègre également une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 4 kV et une classe de limitation énergétique 3. Ces caractéristiques en font un appareil bien dimensionné pour une intégration dans un tableau de distribution où l’on attend une protection complète sur un départ, avec une réponse instantanée non retardée en cas de défaut.

Format 2 modules pratique pour intégration sur rail

Sa largeur de 2 unités de division facilite l’organisation du coffret et permet d’optimiser l’espace disponible dans les tableaux compacts. Avec une profondeur totale de 68 mm, ce disjoncteur différentiel s’intègre aisément dans les ensembles de distribution courants. La présence d’un dispositif de verrouillage apporte un avantage supplémentaire lors des opérations de consignation ou de maintenance, pour sécuriser l’intervention et éviter une remise sous tension non souhaitée.

Raccordement souple et rigide pour installation propre

Ce disjoncteur différentiel accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement offre une bonne souplesse de mise en œuvre, aussi bien en création qu’en rénovation de tableau. Le neutre est prévu pour être raccordé, ce qui simplifie le câblage sur les circuits concernés et permet de conserver une architecture nette, lisible et cohérente dans l’appareillage de protection.

Conditions d’utilisation et caractéristiques utiles en exploitation

Conçu pour fonctionner dans une plage de température ambiante de -25 à +40 °C, cet appareil répond aux contraintes classiques rencontrées dans les environnements techniques protégés. Son indice IP2X participe à la sécurité au contact direct en façade, tandis que sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation dans les installations de distribution usuelles. Sa puissance dissipée de 5,2 W est également à prendre en compte pour une conception de tableau propre et bien ventilée.
