Protection différentielle 30 mA pour circuits monophasés exigeants

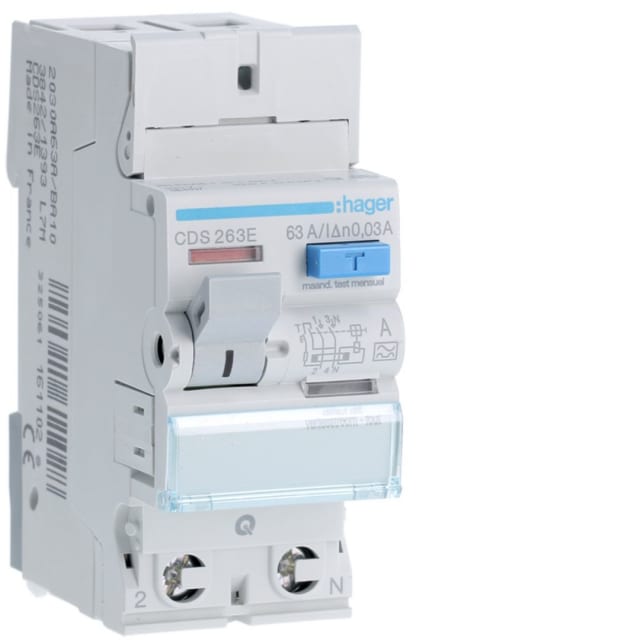

L’interrupteur différentiel type A 63A 30mA 2P CDS263E est conçu pour assurer la coupure automatique en cas de défaut d’isolement, avec une sensibilité de 30 mA adaptée à la protection des personnes. En version bipolaire, il convient aux installations 230 V et s’intègre naturellement dans un tableau électrique lorsque l’on recherche une protection différentielle dédiée, lisible et simple à associer aux autres modules.

Type A : adapté aux usages domestiques avec charges électroniques

Le type A permet la détection des courants différentiels alternatifs et des courants différentiels pulsés, ce qui le rend pertinent pour les circuits alimentant des équipements comportant de l’électronique de puissance. C’est un choix cohérent pour les environnements résidentiels et tertiaires légers où plusieurs usages modernes imposent une protection différentielle mieux adaptée qu’un simple type AC.

Calibre 63 A pour une alimentation de rangée ou de groupe de circuits

Avec un courant nominal de 63 A, ce modèle peut être utilisé en tête d’un ensemble de circuits lorsque l’intensité attendue impose une marge confortable. Il répond ainsi aux besoins des tableaux électriques qui regroupent plusieurs départs sous une même protection différentielle, tout en conservant un format compact de 2 modules pour optimiser la place disponible dans l’enveloppe.

Format 2 pôles compact et montage sur barre DIN

Sa conception 2P et sa largeur de 2 unités de division facilitent l’intégration dans les coffrets et armoires modulaires. Le montage sur barre DIN simplifie la mise en œuvre en neuf comme en rénovation, notamment lorsqu’il faut compléter un tableau sans sacrifier inutilement de l’espace. Sa profondeur totale de 70 mm reste adaptée aux configurations courantes de tableaux modulaires.

Raccordement pratique avec système QuickConnect

Cette version QuickConnect est pensée pour accélérer l’installation et rendre le câblage plus fluide dans le tableau. Elle accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une vraie souplesse de raccordement selon la section utilisée sur site. Pour l’installateur, cela se traduit par une mise en place plus nette et plus rapide sur les rangées de protection.

Caractéristiques électriques utiles pour une intégration maîtrisée

Ce dispositif différentiel fonctionne en 230 V, 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw de 6 kA et sa résistance aux courants de choc de 0,25 kA apportent des repères techniques importants pour l’intégration dans un ensemble de protection cohérent. La puissance dissipée de 8,1 W est également à prendre en compte dans les tableaux où la densité d’appareillage est élevée.

Conçu pour le tableau électrique et les environnements modulaires

Avec un indice de protection IP20, un degré de pollution 2 et une plage de fonctionnement de -25 à +40 °C, cet interrupteur différentiel est destiné à une installation en enveloppe adaptée. Il dispose aussi d’un dispositif de verrouillage et accepte l’ajout de dispositifs supplémentaires, ce qui peut être utile pour certaines configurations de tableau nécessitant des accessoires complémentaires ou une exploitation plus encadrée.

Un choix pertinent pour sécuriser la distribution en tête de circuits

Ce modèle réunit les éléments attendus pour une protection différentielle modulaire performante : type A, 63 A, 30 mA, 2 pôles, encombrement réduit et raccordement QuickConnect. Pour une boutique de matériel électrique, il répond précisément aux besoins des professionnels et des acheteurs avertis qui recherchent un interrupteur différentiel compact, clair à sélectionner et adapté aux tableaux de distribution modernes.
