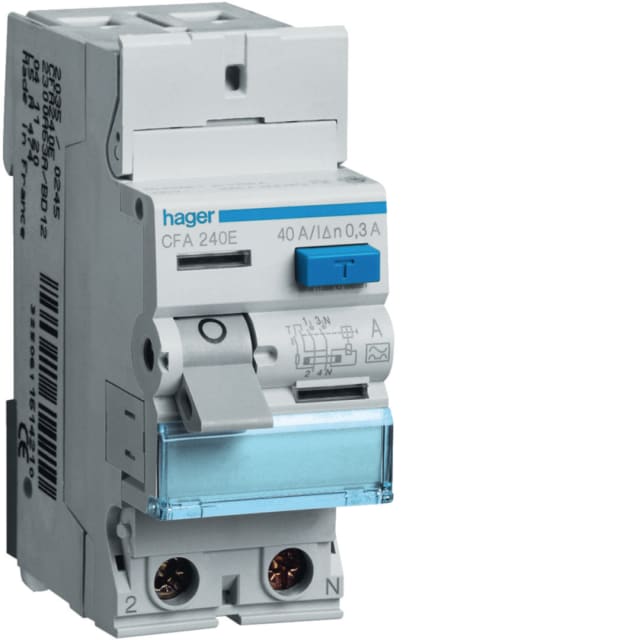

Interrupteur différentiel type A 40A 300mA 2P CFA240E

Interrupteur différentiel type A 40A 300mA 2P pour protection des circuits monophasés

Cet interrupteur différentiel type A 40A 300mA 2 pôles est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur une installation en 230 V. Son calibre de 40 A permet son intégration en tête ou en amont de circuits nécessitant une protection différentielle adaptée, tandis que sa sensibilité de 300 mA répond aux besoins de protection des personnes et des biens selon l’architecture du tableau retenue. Son format bipolaire le destine aux installations monophasées avec coupure des deux pôles.

Type A : détection des défauts différentiels en courant alternatif et composante continue pulsée

La technologie type A permet de détecter les courants de défaut alternatifs ainsi que les courants résiduels à composante continue pulsée. Ce choix est particulièrement pertinent pour les circuits alimentant des équipements susceptibles de générer ce type de défaut, comme certains appareils électroniques, électroménagers ou équipements à commande électronique. Pour l’installateur, cela apporte une protection différentielle plus adaptée qu’un type AC sur les usages courants concernés par des charges modernes.

Format 2 modules sur rail DIN pour une intégration simple dans le tableau

Avec une largeur de 2 modules et un montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les coffrets et tableaux de distribution. Sa profondeur totale de 70 mm facilite le positionnement dans les enveloppes standard tout en conservant une implantation propre et lisible. Le raccordement accepte des conducteurs rigides de 1 à 25 mm² et des conducteurs souples de 1 à 16 mm², ce qui laisse une bonne souplesse de câblage au moment de la mise en œuvre ou de la rénovation du tableau.

Calibre 40 A et sensibilité 300 mA pour la protection différentielle générale

L’association d’un courant nominal de 40 A et d’un courant différentiel assigné de 300 mA convient aux configurations où l’on recherche une protection différentielle générale ou dédiée à certains départs spécifiques. Cette sensibilité limite les coupures liées aux faibles fuites tout en assurant la détection d’un défaut d’isolement significatif. L’appareil n’est ni sélectif ni micro-retardé, ce qui en fait un dispositif à déclenchement standard lorsqu’une coupure rapide est attendue dans la stratégie de protection prévue.

Caractéristiques électriques adaptées aux exigences du tableau

Ce modèle fonctionne en 230 V, 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance conditionnelle au court-circuit atteint 6 kA, et sa tenue aux courants de choc est donnée pour 0,25 kA. Ces valeurs contribuent à son intégration dans des tableaux de distribution où la cohérence entre appareillage, protection amont et niveau de contrainte électrique doit être maîtrisée. La puissance dissipée de 3,2 W aide également à anticiper le comportement thermique dans les coffrets compacts.

Utilisation pratique et sécurité de manipulation au quotidien

L’appareil dispose d’un dispositif de verrouillage, utile pour sécuriser l’état de l’appareillage lors des opérations de maintenance, de consignation ou d’intervention sur le tableau. La signalisation de défaut différentiel facilite l’identification de l’origine d’une coupure et améliore le confort de diagnostic. Son indice de protection IP20 correspond à une installation en tableau, à l’abri derrière une enveloppe adaptée, dans un environnement électrique organisé et protégé contre les contacts directs accidentels.

Un choix pertinent pour tableau résidentiel ou petit tertiaire en 230 V

Grâce à sa configuration 2P, son type A, son calibre 40 A et sa sensibilité 300 mA, cet interrupteur différentiel répond aux besoins des tableaux monophasés recherchant une protection différentielle claire, compacte et techniquement cohérente. Il convient aux projets de création, de remise à niveau ou de remplacement d’un appareil équivalent dans une distribution modulaire sur rail DIN. Sa plage de fonctionnement de -25 à 40 °C et son degré de pollution 2 permettent une utilisation dans les conditions habituelles rencontrées dans les locaux techniques et tableaux intérieurs.
