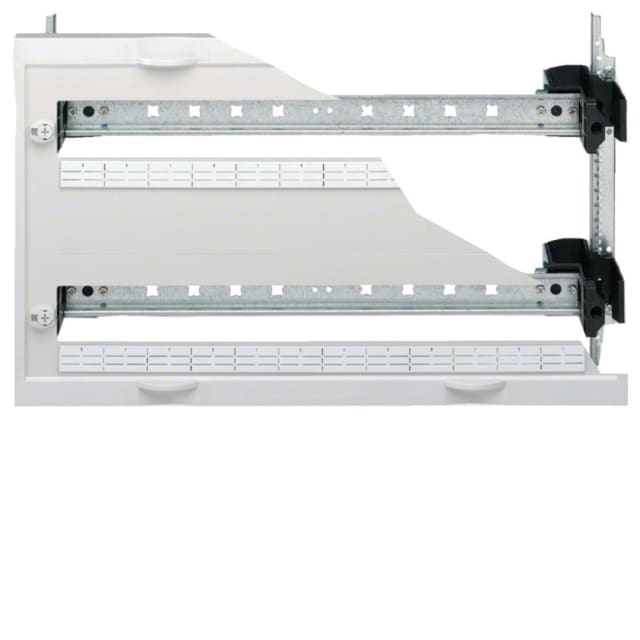

Kit tableau électrique 2 rangées 24 modules 300 mm UD22B3

Kit tableau électrique 2 rangées 24 modules pour coffret Univers

Ce kit tableau électrique 2 rangées 24 modules UD22B3 est conçu pour l’équipement modulaire d’un coffret ou d’une armoire de la gamme Univers. Il permet d’intégrer jusqu’à 48 modules au total, répartis sur 2 rangées, pour réaliser un tableau de distribution propre, lisible et bien structuré. Son format 300 x 500 mm en fait une solution adaptée aux configurations qui demandent une organisation claire des protections et appareillages modulaires.

Configuration 2 x 24 modules pensée pour une implantation rationnelle

Avec ses 2 rails DIN et sa capacité de 24 modules par rangée, ce kit facilite la répartition des disjoncteurs, interrupteurs différentiels et autres appareils modulaires sur deux niveaux distincts. Cette disposition améliore la lecture du tableau, simplifie le repérage des départs et aide à conserver une implantation cohérente lors du câblage ou d’une évolution future de l’installation.

Dimensions 300 x 500 x 125 mm pour une intégration maîtrisée

Ce modèle présente une hauteur de 300 mm, une largeur de 500 mm et une profondeur de 125 mm. Ces dimensions permettent de préparer un tableau électrique compact mais capable d’accueillir une densité modulaire importante. Le format est particulièrement intéressant lorsque l’on recherche une implantation nette dans un ensemble de distribution sans surdimensionner l’espace occupé.

Entraxe de 150 mm entre rangées pour un travail plus confortable

La distance de 150 mm entre les rangées apporte un dégagement utile pour l’installation des appareillages et le passage des conducteurs. Cet espacement contribue à rendre les opérations de montage, de raccordement et de maintenance plus pratiques, notamment lorsque plusieurs protections modulaires doivent être regroupées dans un même tableau. Le résultat est plus ordonné et plus simple à exploiter au quotidien.

Montage modulaire horizontal sans rail bus intégré

Le kit UD22B3 est prévu pour des appareils modulaires montés horizontalement sur rails DIN. L’absence de rail bus intégré laisse le choix de l’organisation selon l’architecture du tableau et les besoins du chantier. Cette configuration convient aux montages où l’on souhaite composer librement la distribution interne, en conservant une base claire pour l’assemblage des équipements de protection et de commande.

Compatible avec un montage adossé pour plus de souplesse

La possibilité de montage adossé apporte une flexibilité appréciable lors de l’intégration dans un ensemble de coffrets ou d’armoires. Ce point est utile pour adapter l’installation à la place disponible et à la logique d’implantation retenue sur site. Pour le professionnel comme pour l’intégrateur, cela permet de construire un tableau de distribution plus facilement aligné avec les contraintes réelles du projet.

Une base efficace pour organiser protections et distribution

Ce kit constitue une base d’équipement adaptée à la réalisation d’un tableau de distribution modulaire soigné, qu’il s’agisse de centraliser des protections, de séparer des circuits ou de préparer une extension cohérente. Sa capacité de 48 modules, son format 2 rangées et son intégration dans l’environnement Univers en font un choix pertinent pour structurer un ensemble électrique avec méthode, sans complexifier inutilement le montage.
