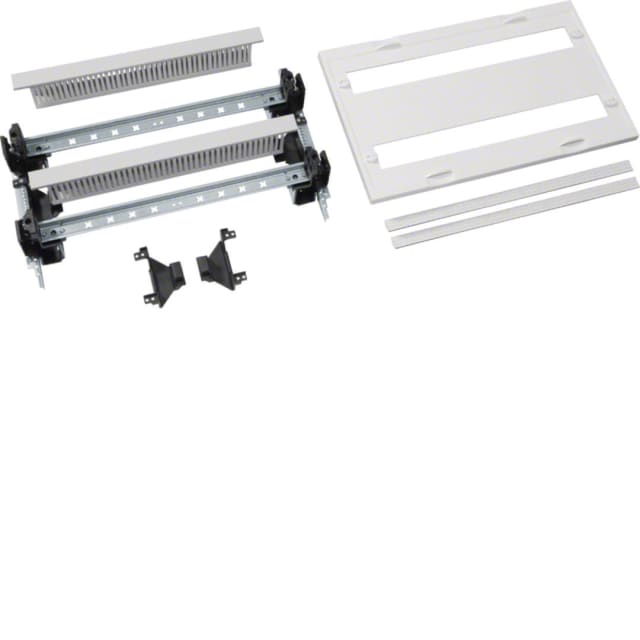

Kit tableau électrique 2 rangées 24 modules UD22B6

Kit tableau électrique 2 rangées 24 modules pour coffret encastré univers

Le kit tableau électrique UD22B6 est une unité d’équipement modulaire destinée à l’aménagement d’un tableau de distribution encastré de la gamme univers. Il permet d’intégrer jusqu’à 48 modules répartis sur 2 rangées, avec goulotte de câblage intégrée, pour une implantation nette et structurée des protections et appareillages modulaires. Ce format convient particulièrement aux tableaux qui demandent une capacité confortable tout en gardant une organisation lisible.

Configuration 2 x 24 modules pensée pour une distribution bien organisée

Avec ses 2 rangées de 24 modules, ce kit offre une base adaptée à la répartition des disjoncteurs, interrupteurs différentiels et autres appareils modulaires sur plusieurs niveaux. La présence de deux rails DIN simplifie l’implantation des équipements et favorise une lecture plus claire du tableau. Cette configuration est intéressante lorsque l’on souhaite séparer les circuits par usage, par zone ou par fonction, tout en conservant un ensemble compact.

Goulotte de câblage intégrée pour un cheminement plus propre des conducteurs

Ce kit est livré avec goulotte de câblage, un point important pour faciliter le passage et le maintien des conducteurs à l’intérieur du tableau. Cette conception aide à mieux canaliser les fils entre les rangées et autour des appareillages, ce qui rend le câblage plus ordonné et plus confortable à réaliser. Dans un coffret de distribution, cette organisation améliore aussi la lisibilité lors des opérations d’ajout, de repérage ou d’intervention.

Dimensions adaptées à une implantation fonctionnelle dans le tableau

Le format 300 mm de hauteur, 500 mm de largeur et 125 mm de profondeur correspond à une unité d’équipement conçue pour recevoir un ensemble modulaire conséquent sans encombrer inutilement l’espace disponible. La distance entre rangées de 150 mm apporte un dégagement appréciable pour le raccordement des appareils, le cintrage des conducteurs et la circulation du câblage entre les niveaux. Ce point est particulièrement utile lorsque le tableau regroupe plusieurs départs et protections.

Montage sur rails DIN pour appareillage modulaire standard

Le UD22B6 dispose de 2 rails DIN, ce qui permet l’installation directe des équipements modulaires couramment utilisés en distribution électrique. Cette architecture répond aux besoins des tableaux résidentiels ou tertiaires nécessitant une implantation horizontale claire des appareils. L’absence de rail bus oriente ce kit vers une composition modulaire classique, à configurer selon le schéma de distribution retenu et les appareils choisis.

Solution adaptée aux coffrets encastrés et au montage adossé

Ce kit est prévu pour l’univers des coffrets encastrés de distribution, avec possibilité de montage adossé. Cette caractéristique apporte de la souplesse lors de la préparation ou de l’adaptation d’un tableau, selon la configuration du coffret et l’organisation interne recherchée. Il s’intègre ainsi dans une logique de composition de tableau sur mesure, avec une structure cohérente pour recevoir les protections et accessoires modulaires.

Un choix pertinent pour composer un tableau de distribution 48 modules

Pour un projet nécessitant un tableau électrique 2 rangées 24 modules, ce kit constitue une base de montage pratique et lisible. Sa capacité totale de 48 modules, sa goulotte intégrée et son espacement entre rangées en font une solution adaptée aux installations où le confort de câblage compte autant que la capacité d’accueil. Il convient aux compositions de tableaux qui demandent de la place pour organiser proprement la distribution, tout en restant dans un format maîtrisé.
