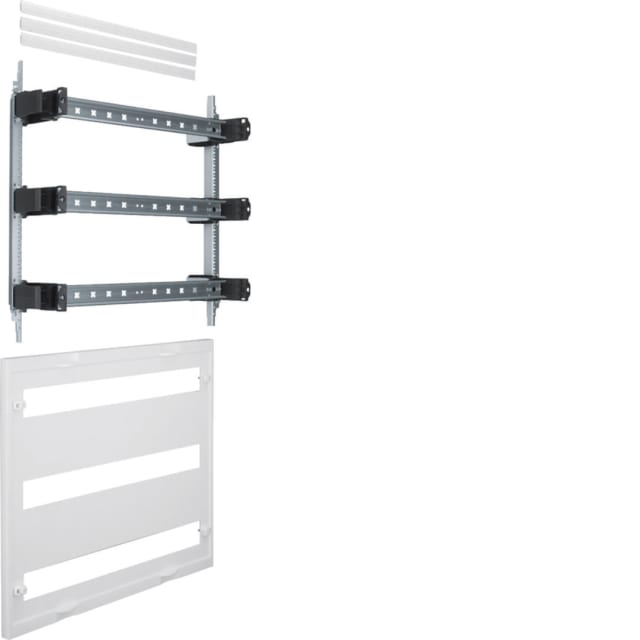

Kit tableau électrique 3×24 modules hauteur 450 mm UD32B3

Kit tableau électrique 3×24 modules pour coffret Univers

Le kit tableau électrique UD32B3 est une unité d’équipement modulaire conçue pour les coffrets de distribution de la gamme Univers. Cette configuration 3 rangées de 24 modules permet d’intégrer jusqu’à 72 modules au total dans un format compact et structuré, particulièrement adapté à la réalisation de tableaux de répartition clairs, évolutifs et faciles à organiser.

Format 450 x 500 mm adapté à une implantation rationnelle

Avec une hauteur de 450 mm, une largeur de 500 mm et une profondeur de 125 mm, ce kit s’intègre dans une enveloppe compatible tout en conservant une implantation équilibrée des appareillages modulaires. Ce gabarit permet de construire un tableau électrique bien réparti, sans surcharge visuelle, avec une lecture plus simple des départs et des protections sur les trois rails DIN.

3 rails DIN pour une répartition en 72 modules

Le produit dispose de 3 rails DIN et offre 72 unités de division, soit 24 modules par rangée. Cette capacité convient parfaitement à la création d’un tableau de distribution nécessitant plusieurs circuits, avec une séparation plus nette entre les protections, les commandes modulaires et les éventuels organes de pilotage. L’implantation sur 3 rangées favorise un câblage plus lisible et une organisation plus méthodique des appareillages.

Entraxe de 150 mm entre rangées pour faciliter le câblage

La distance de 150 mm entre rangées apporte un espace de travail appréciable pour le passage des conducteurs et l’implantation des équipements. Cet écartement aide à conserver une disposition plus accessible lors du montage, du raccordement et des interventions de maintenance. Pour l’installateur, cela se traduit par un tableau plus pratique à équiper et plus confortable à câbler dans le temps.

Montage horizontal des appareils modulaires

Ce kit est prévu pour des appareils modulaires montés horizontalement sur rails DIN. Cette conception répond aux besoins des ensembles de distribution où la continuité visuelle des rangées et la cohérence d’implantation sont importantes. Elle convient particulièrement aux tableaux électriques qui doivent rester structurés, lisibles et simples à faire évoluer au fil des ajouts de modules.

Solution adaptée aux projets nécessitant une base de tableau à configurer

Le UD32B3 convient lorsque l’on recherche une base de tableau 3×24 modules à équiper selon les besoins du chantier. L’absence de rail bus permet de conserver une approche libre dans l’organisation interne du coffret, en fonction de l’architecture de distribution retenue. C’est une solution intéressante pour composer un tableau modulaire sur mesure, en gardant la maîtrise de l’agencement des protections et accessoires.

Pose adossée possible pour plus de souplesse d’intégration

La possibilité de montage adossé élargit les options d’installation selon la configuration du coffret ou de l’environnement technique. Ce point peut faciliter l’intégration dans certaines armoires ou ensembles de distribution où la méthode de fixation joue un rôle important dans l’optimisation de l’espace disponible et dans la logique d’assemblage du tableau.
