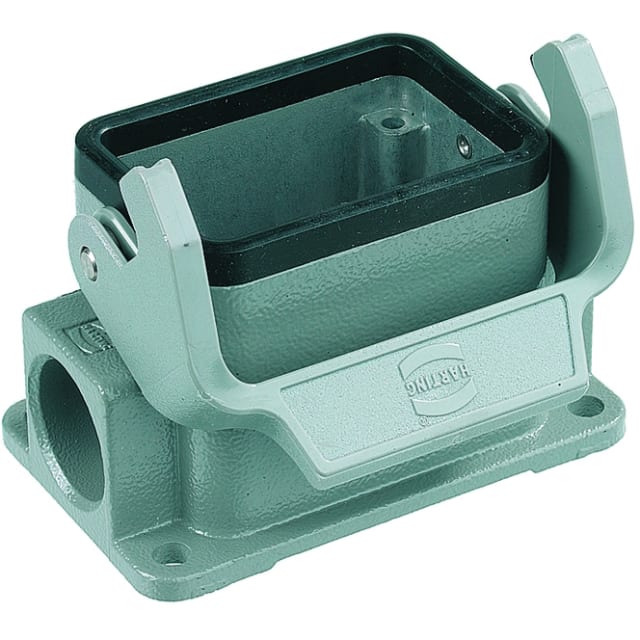

Embase connecteur à montage en surface 6B M20 19300061250

Embase de connecteur 6B à montage en surface pour environnement industriel

Cette embase connecteur à montage en surface format 6B est conçue pour l’intégration de connecteurs industriels rectangulaires sur machine, coffret ou bâti. Sa configuration en entrée latérale avec un passage M20 facilite le raccordement dans les installations où l’espace de câblage doit rester maîtrisé. Le format bas permet une implantation compacte, particulièrement adaptée aux ensembles de connectique machine, aux armoires techniques et aux équipements de production.

Boîtier de socle en aluminium avec finition poudrée

Le corps de l’embase est réalisé en aluminium et reçoit un revêtement poudré gris, une combinaison recherchée pour les applications industrielles où la tenue mécanique du boîtier et la bonne protection de surface sont importantes. Cette construction convient aux montages en saillie soumis aux contraintes habituelles d’atelier, tout en apportant une présentation propre et homogène sur les équipements, coffrets et interfaces de connexion.

Entrée latérale M20 pratique pour un câblage propre et maîtrisé

Avec son unique entrée de conducteur en M20 sur le côté, cette embase permet d’organiser le cheminement du câble de manière nette, sans imposer une arrivée arrière. Cette disposition est particulièrement utile lorsque le passage des faisceaux doit suivre une goulotte, longer une paroi ou éviter une zone encombrée. L’embase est livrée sans presse-étoupe, ce qui laisse le choix du composant de serrage adapté au diamètre de câble et aux contraintes de l’installation.

Verrouillage par poignée longitudinale en partie inférieure

Le verrouillage s’effectue par poignée longitudinale avec étrier positionné en partie inférieure. Cette architecture de fermeture est bien adaptée aux opérations de connexion et de déconnexion répétées sur machines ou sous-ensembles techniques. Elle favorise une manipulation simple lors des interventions de maintenance ou de remplacement d’ensembles câblés, tout en conservant une interface de connexion clairement maintenue en position.

Protection IP65 avec joint d’étanchéité intégré

Cette embase est équipée d’un joint d’étanchéité et atteint un indice de protection IP65 une fois montée correctement avec les éléments compatibles. Elle convient ainsi aux applications où la connectique doit être protégée contre les poussières et les projections d’eau. C’est un point essentiel pour les environnements industriels, les machines de production, les équipements de manutention ou les installations techniques exposées à des ambiances exigeantes.

Format bas 6B adapté aux intégrations compactes

Grâce à sa construction basse et à son encombrement contenu, avec une hauteur de 51,5 mm et une profondeur de 51,5 mm, cette embase répond aux besoins d’intégration lorsque la place disponible autour du point de connexion est réduite. Le format 6B est couramment utilisé pour des liaisons industrielles robustes et normalisées, ce qui en fait un choix pertinent pour les assemblages nécessitant compacité, lisibilité du câblage et montage en surface.

Plage de service étendue pour équipements techniques

Cette embase accepte une température de service de -40 à +125 °C, ce qui permet son utilisation dans des contextes industriels variés, en intérieur comme sur équipements soumis à des écarts thermiques importants. Elle ne comporte ni clapet, ni manchon, ni fonction CEM spécifique, ce qui oriente clairement son usage vers une base de raccordement industrielle standard, efficace pour constituer une interface de connexion simple, compacte et bien protégée.
