Embase de boîtier à montage en surface 6B M20 19300061255

Embase de boîtier à montage en surface 6B M20 pour connectique industrielle compacte

Cette embase de boîtier à montage en surface au format 6B est conçue pour les interfaces de connexion industrielles nécessitant une implantation propre, compacte et protégée. Son entrée de câble latérale en M20 facilite l’intégration sur machine, coffret ou équipement lorsque le passage des conducteurs doit rester maîtrisé dans un encombrement réduit. La configuration à boîtier de socle convient particulièrement aux assemblages de connecteurs industriels pour environnements techniques exigeants.

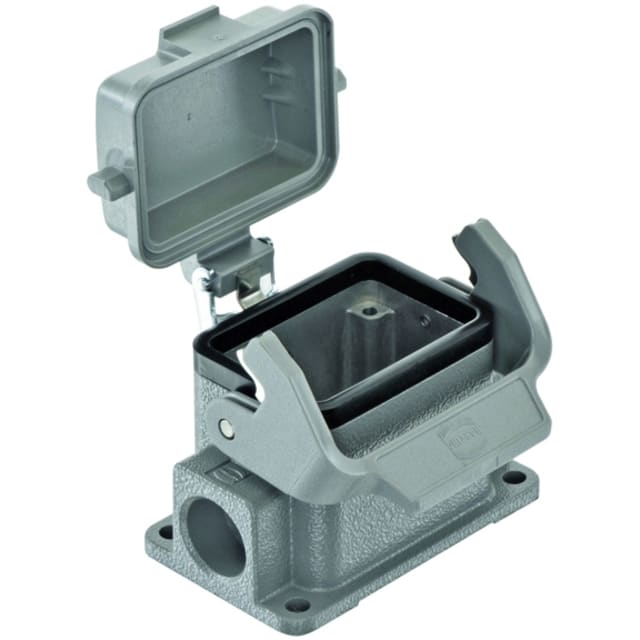

Boîtier de socle en aluminium avec finition poudre et couvercle de protection

Le corps du boîtier est réalisé en aluminium avec revêtement poudré gris, une combinaison adaptée aux applications où l’on recherche une enveloppe mécanique robuste et une bonne tenue d’aspect en environnement industriel. Le produit est équipé d’un clapet de protection, utile pour préserver l’interface de connexion lorsqu’elle n’est pas accouplée. Cette conception contribue à protéger la zone de contact contre les poussières et projections en phase d’exploitation ou lors des arrêts machine.

Entrée latérale M20 et montage en surface pour un câblage rationnel

Avec une entrée de conducteur unique et un montage métrique M20, cette embase s’intègre facilement dans les architectures de câblage courantes en automatisme et connectique machine. L’alimentation latérale du câble est intéressante lorsque la sortie doit rester parallèle au support, afin d’optimiser le passage des faisceaux, de limiter les contraintes de courbure et de conserver une implantation nette sur des zones techniques parfois peu profondes. L’absence de presse-étoupe livré permet de sélectionner séparément l’accessoire le plus adapté au diamètre et à la nature du câble utilisé.

Verrouillage par poignée longitudinale pour une connexion rapide

Le verrouillage par poignée longitudinale avec étrier en partie inférieure permet une fermeture simple et directe de l’ensemble de connexion. Cette architecture est bien adaptée aux montages industriels nécessitant des opérations d’assemblage et de maintenance lisibles, sans complication inutile. Le format bas du boîtier aide également à contenir l’encombrement global, ce qui peut être un avantage sur les équipements compacts ou les zones de raccordement à accès limité.

Indice IP65 monté avec joint d’étanchéité intégré

Une fois monté, ce boîtier atteint un niveau de protection IP65, avec joint d’étanchéité présent. Il convient donc aux applications où la connectique doit être protégée contre les poussières et contre les jets d’eau, sous réserve d’un assemblage conforme avec les composants compatibles. Cette caractéristique en fait un choix pertinent pour de nombreuses installations de production, d’automatisation, de convoyage ou d’interface machine exposées à un environnement industriel courant.

Plage de service étendue pour ateliers, machines et équipements techniques

La température de service de -40 à +125 °C permet d’envisager l’utilisation de cette embase de boîtier dans des contextes thermiques variés, aussi bien en ambiance froide qu’à proximité d’équipements générant de la chaleur. Ce positionnement technique la rend adaptée aux armoires, lignes de process, machines spéciales et ensembles de raccordement soumis à des variations de température importantes au fil des cycles d’exploitation.

Format 6B pratique pour la réalisation d’ensembles de connexion industriels

Le format 6B est largement utilisé pour les connecteurs industriels de puissance et de commande dans les applications machine. Avec des dimensions d’environ 51,5 mm de hauteur et 51,5 mm de profondeur, cette embase offre un équilibre intéressant entre compacité et facilité d’intégration. Elle répond aux besoins des professionnels recherchant un boîtier de socle à montage en surface avec entrée latérale M20, clapet de protection, joint intégré et configuration adaptée aux assemblages de connectique industrielle standard.
