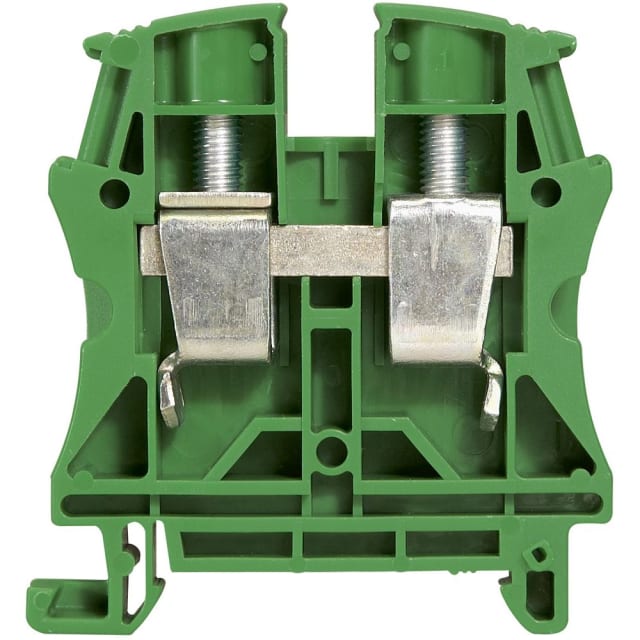

Bloc de jonction à vis 35 mm² pour câblage sur rail DIN

Ce bloc de jonction à vis 35 mm² vert de la gamme Viking 3 est conçu pour assurer une liaison de passage simple et nette entre deux conducteurs dans un coffret ou une armoire. Son montage sur rail DIN 35 mm facilite l’intégration dans les ensembles de distribution, de commande et de raccordement où la lisibilité du câblage et la tenue mécanique du bornier sont essentielles.

Raccordement à vis adapté aux sections importantes

Ce modèle accepte des sections de conducteurs élevées, avec une plage de raccordement allant jusqu’à 50 mm² selon le type d’âme. Il convient aux conducteurs monofiliaires de 2,5 à 50 mm², aux conducteurs multifilaires de 4 à 35 mm² et aux conducteurs souples avec ou sans gaine dans les plages indiquées. Ce niveau de compatibilité permet de traiter des arrivées ou départs de puissance avec une solution de connexion claire, compacte et adaptée aux besoins de terrain.

Format étroit de 15 mm pour optimiser l’encombrement

Avec un pas de 15 mm, une largeur de 15 mm et une hauteur de 63 mm, ce bloc de jonction offre un bon compromis entre capacité de raccordement et compacité sur le rail. Il permet d’organiser des borniers de puissance ou de protection sans mobiliser inutilement de place dans l’enveloppe, ce qui est particulièrement utile lorsque l’espace disponible dans le coffret doit être maîtrisé.

Repérage visuel vert pour circuits de protection

Sa couleur verte permet un repérage immédiat dans l’armoire et s’inscrit dans les usages de distinction des circuits de protection dans les ensembles équivalents classe II. Ce marquage visuel simplifie la lecture du bornier, limite les risques de confusion lors du câblage et facilite les interventions ultérieures de maintenance ou d’extension.

Caractéristiques électriques pour installations exigeantes

Ce bloc de jonction présente un courant assigné de 125 A et une tension de dimensionnement de 800 V. Il répond ainsi aux besoins de raccordement de conducteurs de forte section dans de nombreuses applications d’installation électrique, de distribution ou de câblage industriel. La connexion à vis sur les deux points de raccordement apporte une mise en œuvre directe pour relier une entrée et une sortie sur un seul étage.

Corps isolant thermoplastique et usage en environnement d’armoire

Le corps isolant en thermoplastique est prévu pour un usage en ambiance de service comprise entre -5 et 40 °C. Cette configuration convient aux installations en coffrets et armoires où l’on recherche un appareillage de raccordement structuré, simple à intégrer et cohérent avec les accessoires de la série Viking 3 pour composer un bornier homogène.

Une solution utile pour extensions, rénovations et raccordements techniques

Ce bloc de jonction de passage est particulièrement adapté aux opérations de raccordement nécessitant une séparation propre des conducteurs, que ce soit en création de tableau, en rénovation d’armoire ou en extension de circuits. Son positionnement dans la gamme Viking 3 en fait un choix pertinent pour les professionnels souhaitant conserver une architecture de bornier claire, évolutive et facile à organiser autour de sections de câble importantes.
