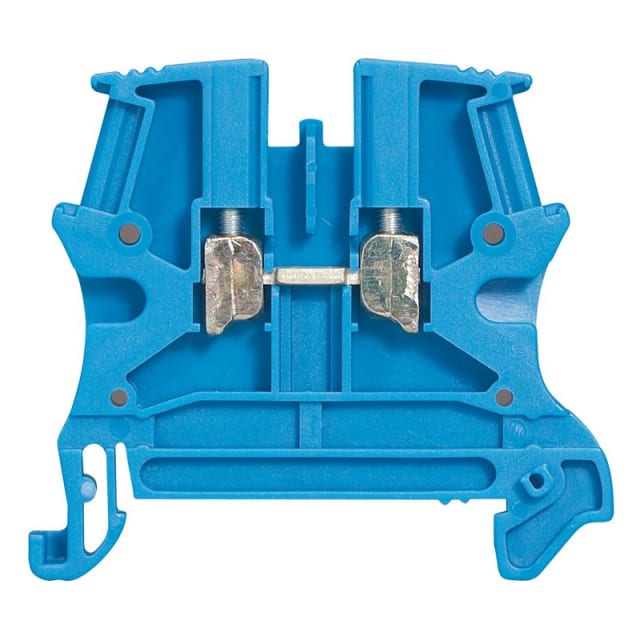

Bornier à vis de passage 4 mm² bleu Viking 3 037101

Bornier de passage à vis pour câblage sur rail DIN

Ce bornier à vis de passage Viking 3 en version bleue est conçu pour réaliser une liaison simple et nette entre deux conducteurs dans un tableau, une armoire ou un coffret électrique. Son format 1 jonction avec 1 entrée et 1 sortie répond aux besoins de raccordement linéaire, tout en conservant une implantation claire sur rail DIN 35 mm. Sa technologie de connexion à vis convient aux montages où l’on recherche un serrage direct, précis et facile à contrôler.

Section 4 mm² et encombrement compact pour tableaux bien organisés

Avec une section nominale de 4 mm² et un pas de 6 mm, ce bloc de jonction permet de raccorder des conducteurs rigides de 0,25 à 6 mm² ainsi que des conducteurs souples avec embout de 0,25 à 4 mm². Sa largeur de 6 mm seulement facilite l’optimisation de l’espace sur le rail, ce qui en fait un choix pertinent pour les installations où la densité de câblage doit rester maîtrisée sans compliquer l’accès aux points de serrage.

Repérage immédiat des circuits de neutre

Sa couleur bleue permet une identification visuelle rapide dans l’ensemble du bornier. Elle s’intègre naturellement dans les architectures de câblage où le repérage des circuits de neutre doit être immédiat, ce qui simplifie la lecture du tableau, les opérations de raccordement et les interventions de maintenance. Dans un ensemble de blocs de jonction, ce code couleur apporte une meilleure lisibilité de l’installation au premier coup d’œil.

Capacité électrique adaptée aux raccordements de distribution et de commande

Ce bornier de passage accepte un courant assigné de 32 A et une tension assignée de 800 V. Il peut ainsi être utilisé dans de nombreuses configurations de câblage nécessitant un point de jonction compact, bien identifié et correctement dimensionné. Le corps isolant en thermoplastique et la conception monobloc à 1 étage permettent une intégration propre dans les ensembles de raccordement courants, sans liaison interne entre plusieurs étages puisqu’il s’agit ici d’un bornier simple niveau.

Montage pratique et manipulation soignée dans la gamme Viking 3

Prévu pour une pose sur rail DIN 35 mm, ce bornier bénéficie de l’architecture Viking 3 pensée pour le travail en rangée. Cette conception facilite l’alignement des blocs sur le rail et la constitution d’ensembles homogènes dans les coffrets. Ses deux positions de serrage offrent un raccordement direct des deux conducteurs, tandis que ses dimensions de 46,5 mm de hauteur et 52,5 mm de profondeur favorisent une implantation stable dans les environnements de câblage tertiaires et industriels.

Compatibilité conducteurs et usage terrain

Ce modèle convient aussi bien au raccordement de fils rigides qu’aux conducteurs souples équipés d’embouts, ce qui apporte de la souplesse dans la préparation du câblage. Il fonctionne dans une plage de température de -5 à +40 °C, adaptée aux conditions habituelles d’installation en coffret ou en armoire. Pour l’électricien, cela signifie un bornier simple à intégrer dans des montages de distribution, de renvoi ou d’interconnexion, avec un positionnement clair et un accès direct aux vis de serrage.

Point d’attention pour une composition de bornier complète

Ce bloc de jonction de passage nécessite une plaque de fermeture en extrémité de bornier. Cette donnée est importante lors de la préparation d’une rangée complète, afin d’obtenir une finition propre et une séparation correcte en bout d’ensemble. La conformité Ex e et le classement UL 94 V2 complètent le profil technique du produit pour les intégrateurs et installateurs qui recherchent un bornier à vis compact, lisible et facile à associer aux autres éléments de la gamme Viking 3.
