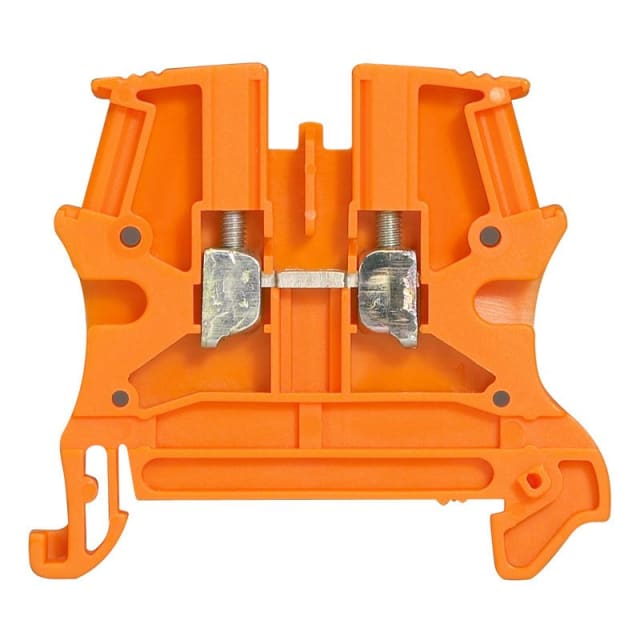

Bloc de jonction à vis 2,5 mm² orange Legrand 037120

Bloc de jonction à vis 2,5 mm² pour câblage sur rail DIN

Ce bloc de jonction à vis Legrand Viking 3 est conçu pour réaliser un raccordement de passage simple, propre et lisible dans les armoires, coffrets et tableaux. Il s’agit d’un modèle 1 entrée / 1 sortie, à 1 étage, prévu pour une section nominale de 2,5 mm² avec un pas de 5 mm. Son format compact permet d’optimiser l’implantation sur rail DIN 35 mm tout en conservant un repérage clair des circuits grâce à sa finition orange.

Connexion à vis pratique pour conducteurs rigides et souples

Le raccordement à vis convient aux opérations de câblage où l’on recherche une connexion directe et facilement contrôlable. Ce bloc accepte les conducteurs monofilares de 0,25 à 4 mm², les conducteurs à brins fins sans gaine de 0,25 à 4 mm², ainsi que les conducteurs multifilaires et les conducteurs à brins fins avec gaine de 0,25 à 2,5 mm². Cette plage de raccordement le rend particulièrement adapté aux circuits de commande, de distribution et d’interconnexion en environnement tertiaire ou industriel.

Encombrement réduit pour un montage ordonné

Avec une largeur de 5 mm et une hauteur de 46,5 mm, ce bloc de jonction s’intègre facilement dans les ensembles où la densité de câblage doit rester maîtrisée. Son montage sur rail DIN 35 mm facilite la pose, l’alignement et la création de rangées homogènes. Ce gabarit est intéressant pour les installateurs qui veulent conserver une implantation nette, notamment dans les coffrets étroits ou les tableaux comportant de nombreux points de raccordement.

Caractéristiques électriques adaptées aux circuits courants

Ce bloc de jonction de passage est donné pour un courant assigné de 24 A et une tension assignée de 800 V. Ces valeurs permettent son utilisation sur de nombreux circuits de raccordement et de répartition nécessitant une borne compacte en 2,5 mm². Dans une architecture de tableau, il apporte une solution claire pour assurer la continuité électrique entre deux conducteurs tout en gardant une organisation cohérente des départs et arrivées.

Corps isolant thermoplastique pour l’intégration en tableau

Le corps isolant en thermoplastique répond aux exigences d’intégration habituelles des composants de câblage sur rail. Ce choix de matière permet une bonne tenue dans un usage d’installation électrique intérieure, avec une température de service comprise entre -5 et +40 °C. Le produit est ainsi adapté aux conditions de fonctionnement classiques rencontrées dans les coffrets de distribution, de commande ou d’automatisme.

Repérage visuel efficace grâce à la couleur orange

La couleur orange facilite l’identification rapide d’une fonction, d’un potentiel ou d’un circuit spécifique dans le tableau. Ce repérage visuel est particulièrement utile lorsque plusieurs familles de bornes cohabitent sur le même rail DIN. Dans une logique de maintenance, d’extension ou de contrôle, cette différenciation permet de gagner en lisibilité et de limiter les erreurs lors des interventions sur le câblage.

Une borne de passage Viking 3 adaptée aux installations structurées

Ce bloc de jonction de passage Legrand Viking 3 répond aux besoins des professionnels qui recherchent une borne à vis compacte pour sections jusqu’à 2,5 mm² nominal. Son architecture simple, son pas de 5 mm, sa compatibilité rail DIN 35 mm et sa capacité à recevoir différents types de conducteurs en font un choix pertinent pour structurer un câblage de tableau de manière nette, fonctionnelle et facile à exploiter au quotidien.
