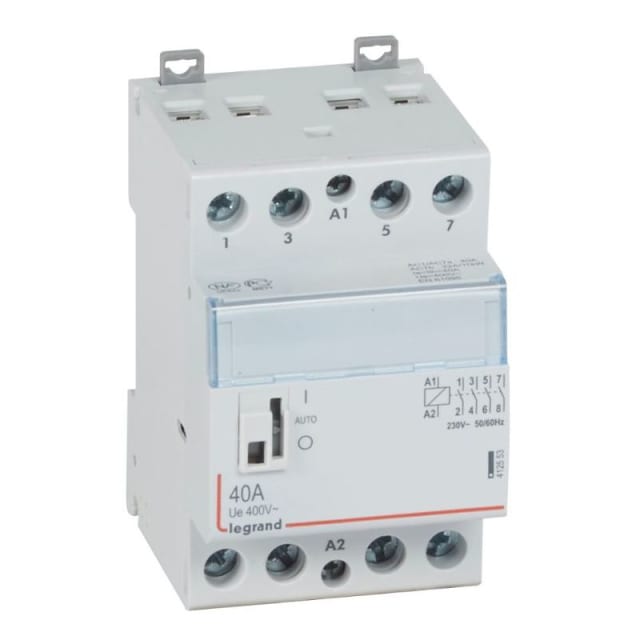

Contacteur de puissance tétrapolaire 40A 230V 4NO 412553

Contacteur de puissance tétrapolaire 40 A pour commande modulaire

Ce contacteur de puissance tétrapolaire CX³ est conçu pour la commande de circuits en 400 V avec un calibre de 40 A. Sa configuration 4NO, avec quatre contacts à fermeture, permet de piloter simultanément plusieurs pôles dans un tableau électrique modulaire. Il convient aux installations où l’on recherche une commande centralisée de charges de puissance, notamment pour l’éclairage, certains automatismes de distribution et les circuits nécessitant une coupure sur quatre pôles.

Bobine 230 V AC adaptée aux commandes courantes

Équipé d’une bobine de commande en 230 V AC, ce contacteur s’intègre facilement dans des schémas de commande usuels. La plage de tension de commande mesurée de 195 à 253 V permet une utilisation cohérente avec les alimentations de commande en courant alternatif. Cette configuration simplifie l’association avec une horloge modulaire, un interrupteur de commande, un relais ou un dispositif d’automatisme pour enclencher la charge à distance.

Configuration 4NO pour la commutation de charges sur 4 pôles

Avec quatre contacts à fermeture et aucun contact à ouverture, ce modèle est spécifiquement pensé pour les applications nécessitant une fermeture simultanée des quatre circuits commandés. Son pouvoir de commutation le rend adapté à des usages de commande de puissance en environnement tertiaire ou résidentiel technique, en particulier lorsque la séparation de plusieurs conducteurs doit être assurée dans un format modulaire compact.

Format 3 modules pour intégration en tableau

Sa largeur de 3 modules facilite son implantation dans les coffrets et tableaux de répartition lorsque l’espace disponible doit être maîtrisé. La profondeur totale de 44 mm favorise une intégration propre dans l’appareillage modulaire. Ce format permet d’ajouter une fonction de commutation de puissance sans recourir à un équipement plus encombrant, ce qui est particulièrement appréciable dans les tableaux déjà denses.

Commande manuelle pour test et intervention

Le contacteur dispose d’un coulisseau pour enclenchement manuel, avec manette accessible après ouverture de l’obturateur. Cette fonction est utile pour les opérations de vérification, de test fonctionnel ou de maintenance ponctuelle, sans modifier le principe général de commande du circuit. C’est un avantage pratique pour valider rapidement l’état de fonctionnement d’une ligne commandée directement depuis le tableau.

Adapté à la commande de circuits d’éclairage

Ce modèle peut être utilisé pour la commutation de charges d’éclairage avec des valeurs annoncées de 5000 W maximum pour les lampes à incandescence, 3100 VA pour les lampes fluorescentes et 3400 VA en montage duo. Pour les lampes fluorescentes avec compensation en parallèle, la charge maximale indiquée est de 1400 VA. Ces données permettent de mieux dimensionner le contacteur selon la nature réelle de la charge et d’orienter le choix sur une base concrète, notamment pour les circuits d’éclairage fortement sollicités.

Compatible avec accessoires et équipements complémentaires de la gamme CX³

Ce contacteur de puissance accepte des dispositifs supplémentaires, ce qui facilite son adaptation à des besoins de signalisation, de commande ou d’extension fonctionnelle au sein d’un ensemble modulaire cohérent. Son appartenance à la série CX³ en fait une solution pertinente pour les installations recherchant une continuité d’appareillage dans le tableau, avec une lecture plus claire des fonctions et une mise en œuvre plus homogène.

Protection frontale et usage en distribution modulaire

Avec un indice de protection IP2X en face avant, ce contacteur est destiné à une intégration dans un environnement de tableau ou coffret adapté. Il trouve naturellement sa place dans les ensembles de distribution électrique, de protection et d’appareillage modulaire où la commande de puissance doit rester accessible, lisible et simple à exploiter. Pour un achat sans erreur, ce modèle correspond à un contacteur de puissance tétrapolaire 40 A, bobine 230 V AC, exécution 4NO, en 3 modules, dans la gamme CX³.
