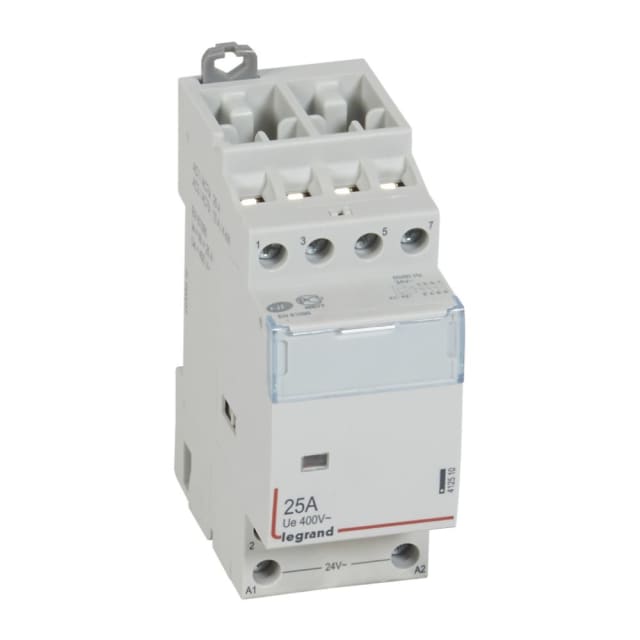

Contacteur modulaire 25A 4 pôles 24V 4NO 412510

Contacteur modulaire 25A 4 pôles 24V AC pour commande de charge à distance

Ce contacteur modulaire 4 pôles 25A de la gamme CX³ est conçu pour piloter à distance une charge électrique depuis une commande déportée. Sa bobine en 24V AC permet une intégration adaptée dans les montages de commande basse tension, tandis que son circuit de puissance accepte une tension nominale de 400V. Avec sa configuration 4NO, il ferme simultanément quatre contacts à l’enclenchement, ce qui en fait une solution pertinente pour la commutation de plusieurs conducteurs ou de circuits triphasés avec neutre.

Configuration 4NO pour coupure et alimentation simultanées

La présence de quatre contacts à fermeture, sans contact à ouverture, répond aux besoins de commande où l’on souhaite alimenter les circuits uniquement lors de l’activation du contacteur. Cette configuration 4NO convient particulièrement aux applications de commande centralisée, à certains automatismes de tableau et au pilotage de charges nécessitant une fermeture franche sur l’ensemble des pôles. Elle simplifie aussi le choix du matériel lorsque la logique de fonctionnement impose uniquement des contacts normalement ouverts.

Format 2 modules pour une intégration nette au tableau électrique

Avec une largeur de 2 modules, ce contacteur modulaire s’intègre facilement dans un coffret ou un tableau de répartition sans mobiliser un encombrement excessif. Sa profondeur totale de 44 mm facilite l’implantation dans les ensembles modulaires compacts, notamment lorsque l’espace disponible doit être optimisé. Ce format est adapté aux montages soignés en appareillage modulaire, avec une lecture claire de l’implantation et une continuité visuelle cohérente avec les autres équipements de la gamme.

Commande en 24V AC adaptée aux circuits de pilotage

La tension de commande de 20 à 26 V AC permet un fonctionnement prévu pour les circuits de pilotage en 24V alternatif. Ce choix est intéressant lorsque l’installation sépare clairement la commande et la puissance, ou lorsqu’un transformateur de commande est déjà présent dans l’armoire ou le tableau. Il permet de piloter le contacteur via un interrupteur, une horloge, un automate ou tout autre organe de commande compatible avec cette tension.

Capacité de commutation utile pour éclairage et charges courantes

Au-delà de son calibre de 25A, ce modèle est également dimensionné pour des usages de commutation sur des charges d’éclairage. Il accepte jusqu’à 3000 W en lampe à incandescence, 2100 VA en lampe fluorescente, 2200 VA en montage duo et 1000 VA en fluorescent avec compensation parallèle. Ces valeurs permettent d’orienter le choix du produit dans les projets où le contacteur modulaire doit assurer un pilotage fiable de lignes d’éclairage ou d’équipements assimilés depuis le tableau.

Utilisation pratique en tableau avec possibilités d’extension

Ce contacteur est prévu pour recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation du montage en fonction des besoins d’exploitation ou d’auxiliarisation. Sa conception modulaire s’inscrit dans une logique de tableau évolutif, utile lorsque l’installation doit intégrer des fonctions complémentaires. Le produit dispose également d’un coulisseau pour enclenchement manuel, un atout pratique pour les essais, les opérations de maintenance ou certaines phases de mise en service.

Protection et intégration cohérentes en environnement modulaire

Son indice de protection IP2X participe à une intégration adaptée dans les tableaux et enveloppes prévus pour les appareillages modulaires. Ce niveau de protection correspond à un usage en environnement de distribution électrique où le matériel est monté dans un coffret approprié. Pour l’installateur comme pour l’acheteur professionnel, ce contacteur modulaire 25A 4 pôles 24V 4NO constitue ainsi une réponse claire pour la commande de puissance en format compact, avec une lecture simple de ses fonctions et de ses capacités.
